国际知名公司大厦建筑给排水全套CAD施工图纸(游泳池水喷雾)(自动喷淋灭火系统)(dwg)

[复制链接]

0

主题

0

帖子

952

积分

超级版主

Rank: 8Rank: 8

积分
952
发表于 2020-8-23 15:43:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公,娱乐,餐饮
  • 建筑高度:高层建筑
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:人防,商业,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统,预作用系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):5,15
  • 特殊系统:游泳池,气体消防,压力排水
  • 大样节点:水箱,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目地址:上海

附件详情

  • 施工说明
  • 给排水总平面图
  • 运营中心一层平面图
  • 运营中心给水系统图
  • 运营中心排水系统图
  • 运营中心雨水系统图
  • 运营中心消火栓系统图
  • 培训中心一~三层平面图
  • 培训中心冷热水系统图
  • 培训中心排水系统图
  • 培训中心雨水系统图
  • 培训中心冷凝水系统图
  • 培训中心消火栓系统图
  • 数据中心一层平面图
  • 数据中心给排水系统图
  • 数据中心雨水和冷凝水系统图
  • 数据中心消火栓系统图
  • 地下室给排水及消防平面图
  • 地下室给水系统图
  • 地下室集水井排水系统图
  • 地下室消火栓系统图
  • 自动喷淋系统原理图

附件详情

该项目位于上海,运营中心为五层建筑,高21.55m,室内相对标高±0.00,属多层建筑,主要为办公用房.培训中心为六层建筑,高22.15m,室内相对标高-0.30m,属多层建筑.主要为餐厅、客房和宿舍.数据中心为四层建筑,高19.20m,室内相对标高±0.00,属多层建筑,主要为数据机房和部分办公用房.地下室设有厨房 餐厅 游泳池和停车库,战时设有三个六级人防掩蔽单元.本建筑设置独立的给排水系统,喷淋系统和消火栓系统并配置灭火器。给水系统:由市政自来水(0.16MPa)经地下室泵房变频泵从贮水池加压后提供,生活用水最大日流量250t/d,最大日最大时流量50t/h。排水系统:室内污、废合流,室外雨、污分流,生活污水和雨水排入市政雨污合流管。餐厅厨房污水经隔油池处理后排入污水管网,车库冲洗水经隔油沉砂池处理后排入污水管网。排水最大日流量225t/d,最大日最大时流量45t/h。热水系统:培训中心客房和公共淋浴间、地下室厨房及泳池热水均由地下室泵房内的热交换器提供消防用水由市政DN200二路供水,消防泵直接从市政管网抽水。室内消火栓系统、自动喷淋灭火系统的水压及水量由地下室水泵房内消防泵和18吨高位水箱供给。消防为临时高压系统,由主楼消防水泵与18M3屋面消防水箱供水。运营中心一层UPS机房和数据中心机房均采用七氟丙烷(FM200)气体灭火,柴油发电机房采用水喷雾灭火系统,均需经甲方 后由专业消防公司深化设计。游泳池部分图纸仅供甲方招标用,需专业公司二次设计。
编制于2011年,共40余张图。

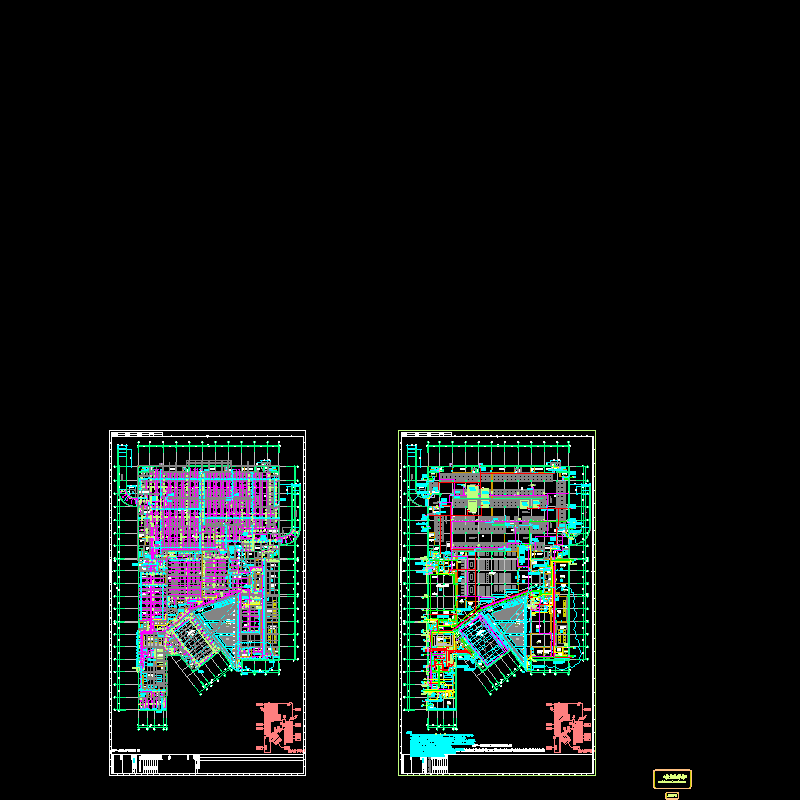

地下一层给排水及消防平面图

总平面图

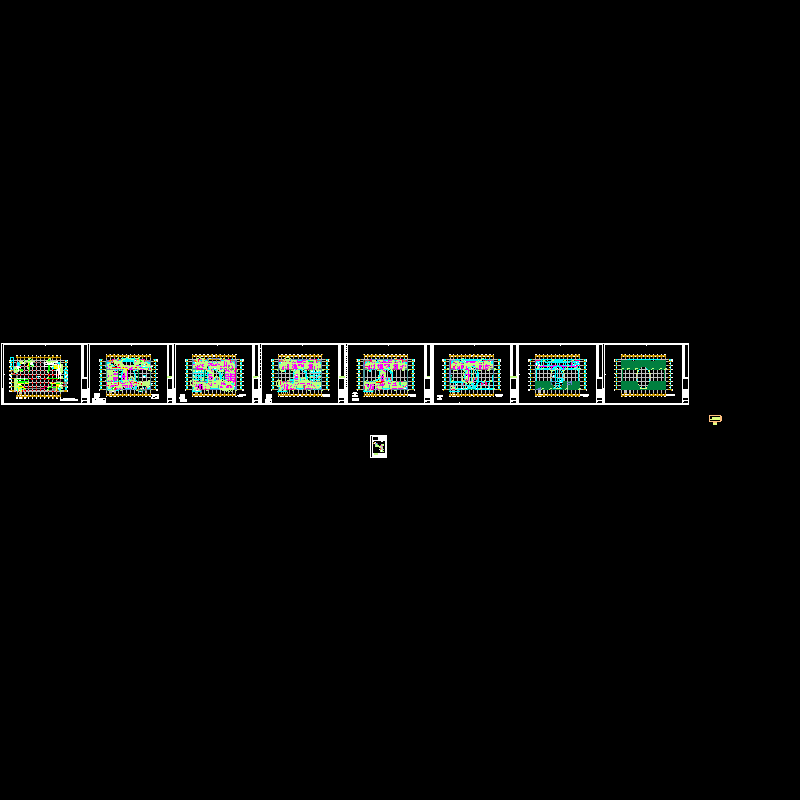

数据中心一层平面图

运营中心一层平面图

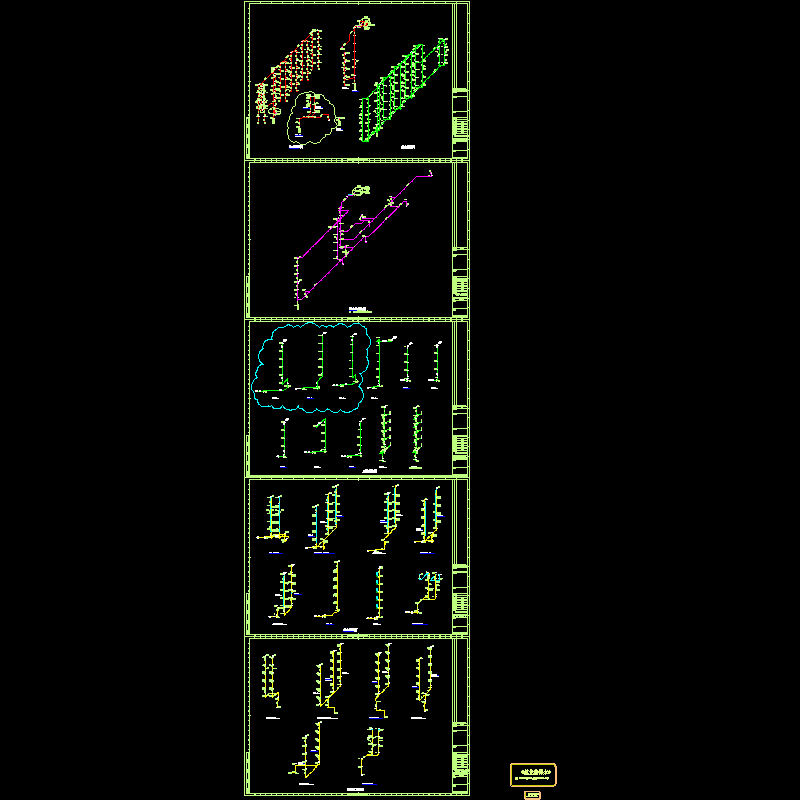

消火栓系统图

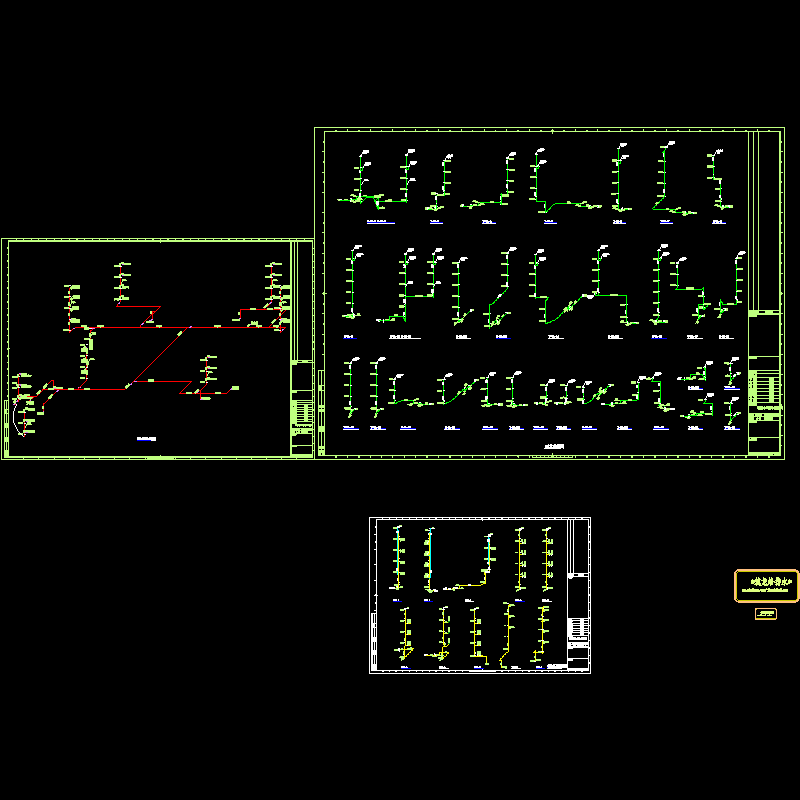

自动喷淋系统原理图

培训中心一层平面

01.05.dwg
01.05.dwg
给排水.dwg
给排水.dwg
给排水系统图.dwg
给排水系统图.dwg

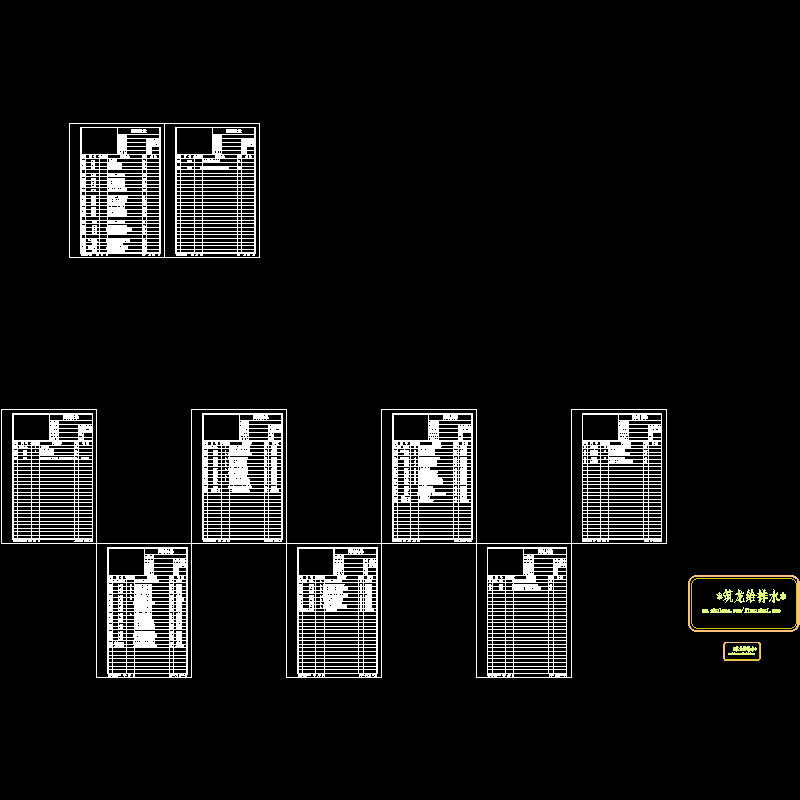

目录.dwg
目录.dwg
培训中心0429-提资.dwg
培训中心0429-提资.dwg
平面地下一层0104.dwg
平面地下一层0104.dwg
施工说明1.dwg
施工说明1.dwg
数据中心070425.dwg
数据中心070425.dwg
数据中心消防系统图.dwg
数据中心消防系统图.dwg
消防系统图.dwg
消防系统图.dwg
总图04118.dwg
总图04118.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-23 15:43:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
