一份8层办公大厦给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2020-3-1 13:42:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:20926.6平方米
  • 建筑高度:41m
  • 地上楼层:8层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,变频供水设备,其他供水方式
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 地下室:车库
  • 设置场所火灾危险等级:中危险级Ⅰ级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 1、给水排水总说明 主要设备器材表 图例

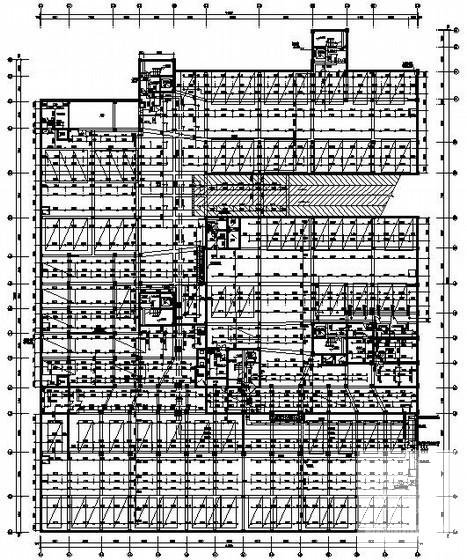

  • 2、给排水、消火栓、自动喷淋平面图
  • 3、地下室战时给排水平面图 人防地下室 战时给水系统示意图
  • 4、给水、排水、消防、冷凝水管道系统图
  • 5、卫生间放大图
  • 6、生活泵房管道系统图
  • 7、室外给排水总 平面布置图
  • 8、管网综合图

附件详情

地上总建筑面积:20926.6M2,其中1#楼面积10470.71m2,2#楼面积10455.93m2,地下建筑面积4820.46m2。
建筑层数:地下一层,1#、2#楼地上八层,建筑总高41m;为二类高层建筑。
设计内容包括:(1)室内生活给水系统,(2)室内生活排水系统,(3)室外给排水,(4)室内、外消火栓系统,(5)室内灭火器配置,(6)自动喷水灭火系统。
设计年份:近代

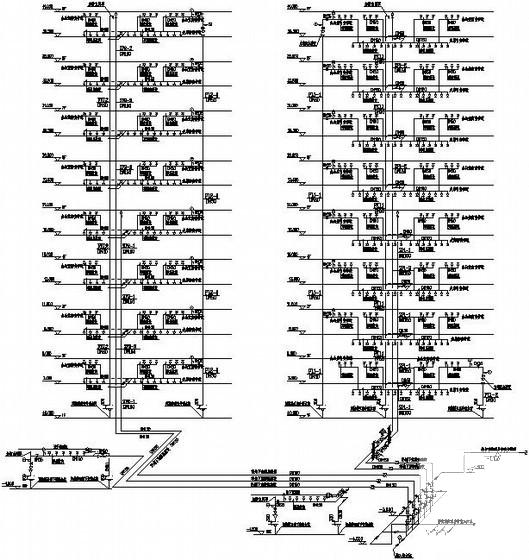

自动喷水消防管道系统图

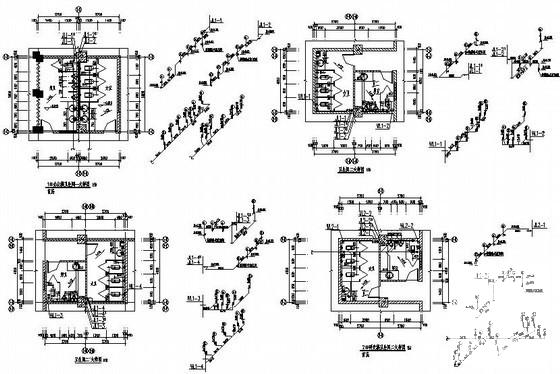

卫生间大样图

自动喷水消防管道系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 13:42:50上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0e1csc1cs1sdc0ec.rar

3.55 MB

下载  售价: 100 积分    赚积分
