23层大厦给排水CAD图纸（高72米）

附件详情

工程简介：
该项目分主体与群房两部分，地上共23层，总高72.4米。主楼分A、B两座，A座二十三层、B座十六层。本建筑为商住楼，属一类建筑。
该项目按II级自重湿陷性黄土进行设计。
该项目不考虑地震影响。
最冷月平均水温4℃，最大积雪深度为50厘米，最大冻土深度45厘米。
室内给水：
系统简介：
系统竖向共分高低三个区。
地下一层及三层为低区，由市政管网直接供水；A座中区为四至十四层，采用变频调速供水方式；十五层至二十三层为高区，采用高位水箱与水泵联合供水方式。B座由高位水箱及水泵联合供给。给水泵设于地下一层水泵房内。低区管网进口压力为0.30MPa，中区管网进口压力为0.60MPa，高区管网进口压力为1.10MPa。

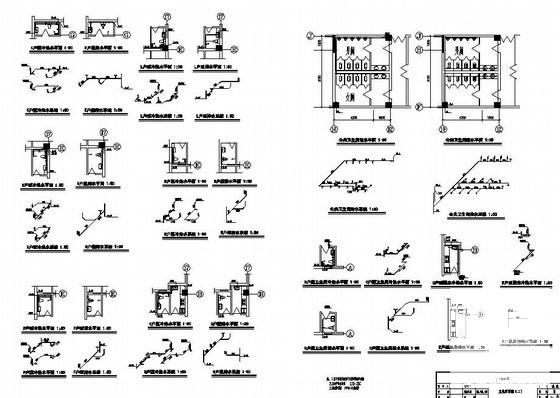

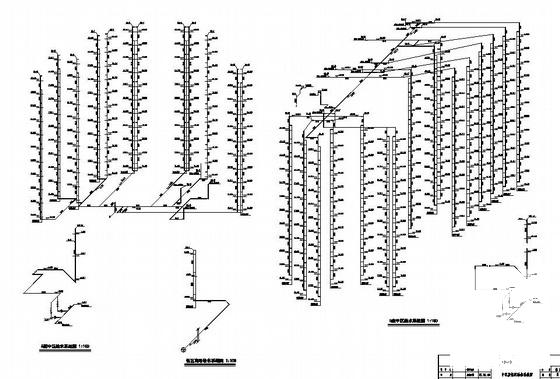

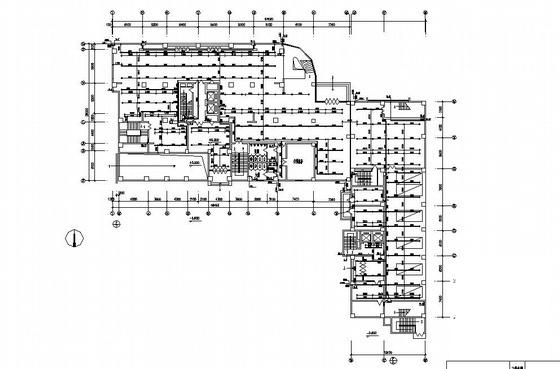

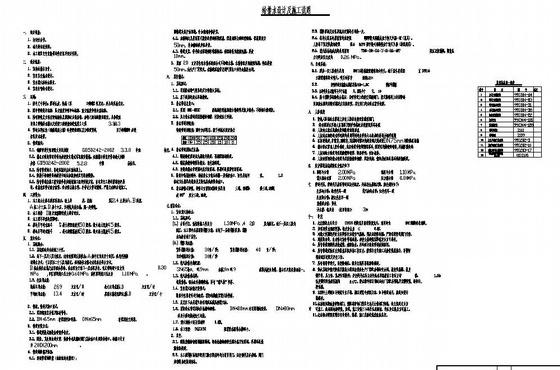

这份参考资料主要包括：1.资料目录及图例设备表 2.设计说明 3.地下室给排水消防平面图 4.地下室自喷平面图 5.一层~二十三层平面图 6.屋面及水箱间详图 7.卫生间详图 8.中区及低区给水系统图 9.排水系统图 10.高区消火栓及自喷系统图 11.水箱展开图 等
