大厦30米高水幕墙设计CAD图纸（总共6张图）
附件详情
某大厦水幕墙图纸
该资料为：某大厦水幕墙图纸
基本风压：W=0.75KPa
抗震性能要求：按7度抗震设计
水幕墙最大标高：H=30米
工程范围包括：一层玻璃水幕、四层玻璃水幕。
该资料包含：水幕墙设计说明、水幕下构架图、四层玻璃水幕正立面图、四层玻璃水幕平面图、四层玻璃水幕侧立面图、四层玻璃水幕构架剖面图、水幕构架立面图、
节点详图
共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

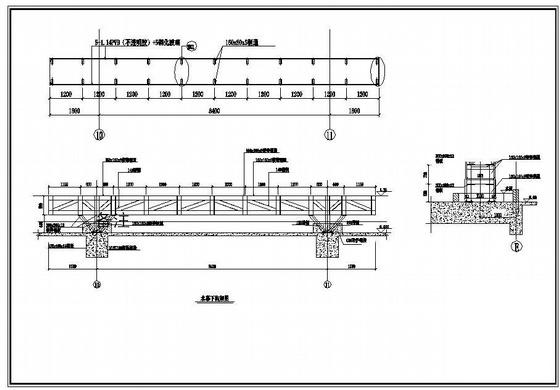

幕墙设计图纸 - 1 -

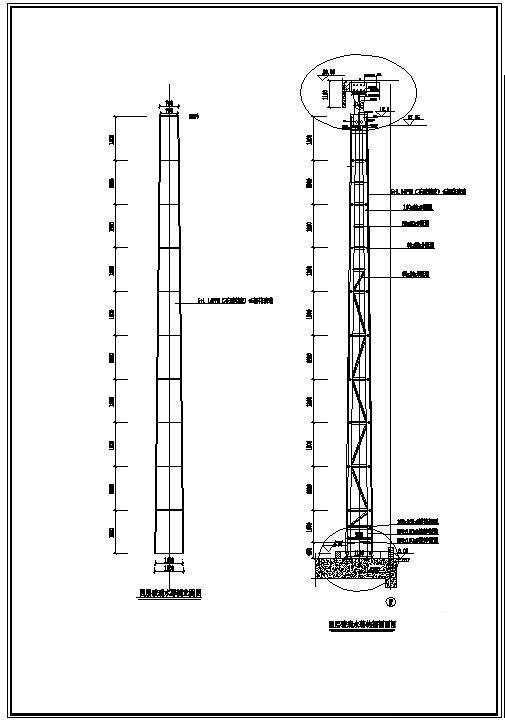

幕墙设计图纸 - 2 -

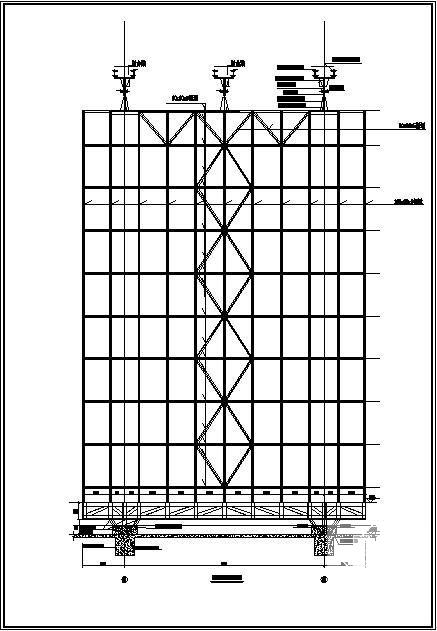

幕墙设计图纸 - 3 -

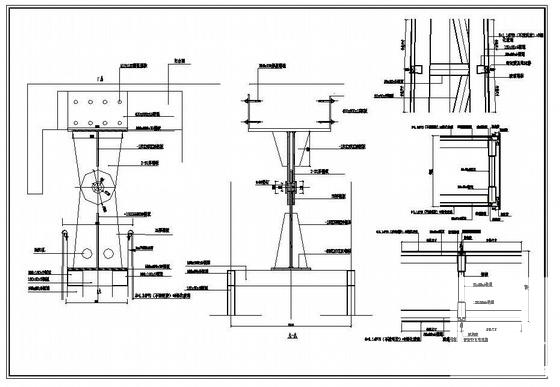

幕墙设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
