玻璃幕墙工程结构设计图(总共48页CAD图纸)

附件详情

该资料为:某玻璃幕墙工程结构设计图
该资料包含:
立面图、平面图、点式玻璃幕墙横剖标准节点、点式玻璃幕墙层间防火节点、点式玻璃幕墙竖剖标准节点、屋顶装饰构架竖剖标准节点、屋顶装饰构架横剖标准节点、点式玻璃幕墙女儿墙收口节点、点式玻璃幕墙侧向收口节点、半隐框玻璃幕墙横剖标准节点、半隐框玻璃幕墙开启窗横剖节点、玻璃幕墙层间竖剖节点、玻璃幕墙侧边收口与窗交接节点、隐框玻璃幕墙侧边收口与窗交接节点、玻璃幕墙铝塑板顶收口节点、隐框玻璃幕墙底收口节点共48张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

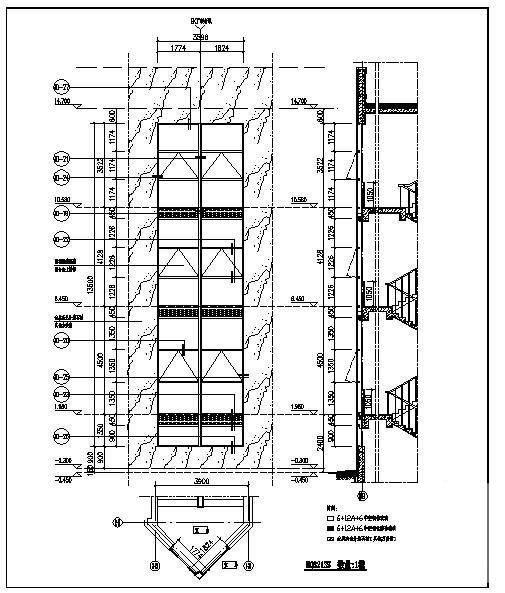

  • 玻璃幕墙设计图纸 - 1
    玻璃幕墙设计图纸 - 1

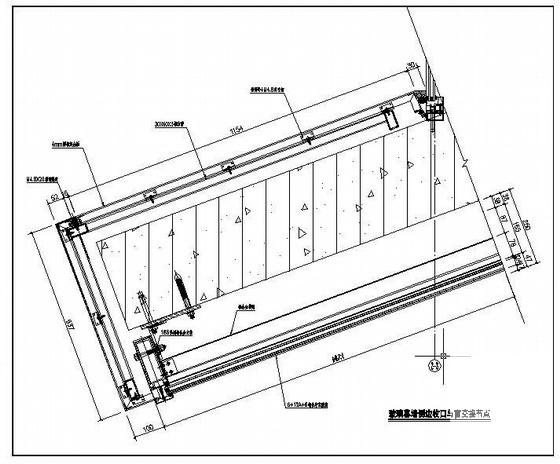

  • 玻璃幕墙设计图纸 - 2
    玻璃幕墙设计图纸 - 2

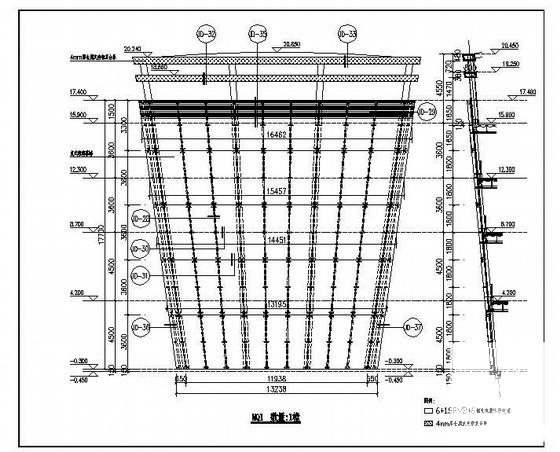

  • 玻璃幕墙设计图纸 - 3
    玻璃幕墙设计图纸 - 3

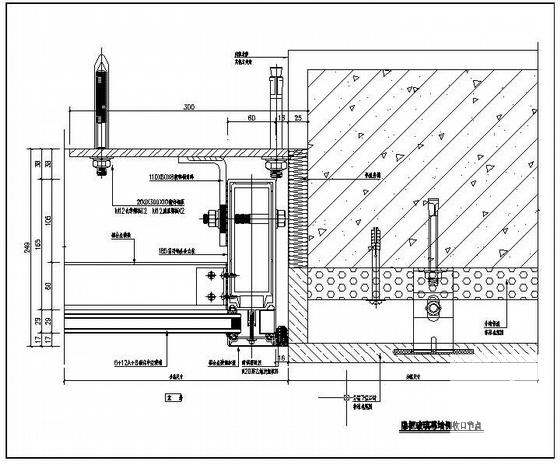

  • 玻璃幕墙设计图纸 - 4
    玻璃幕墙设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
