[CAD]道路工程电缆排管配套工程设计图（总共20页图纸）.dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 1、沿五桂路(金达南路-鄞州大道东段)北侧新建排管，路径位置为道路红线内侧1m处。 　　 2、新建XGJ-3040工作井37只； 　　 穿公路排管：新建16Pφ200排管391m； 　　 不穿公路排管：新建16Pφ200排管1152m； 　　 新建16Pφ200过桥钢管61m。共20张CAD设计图。

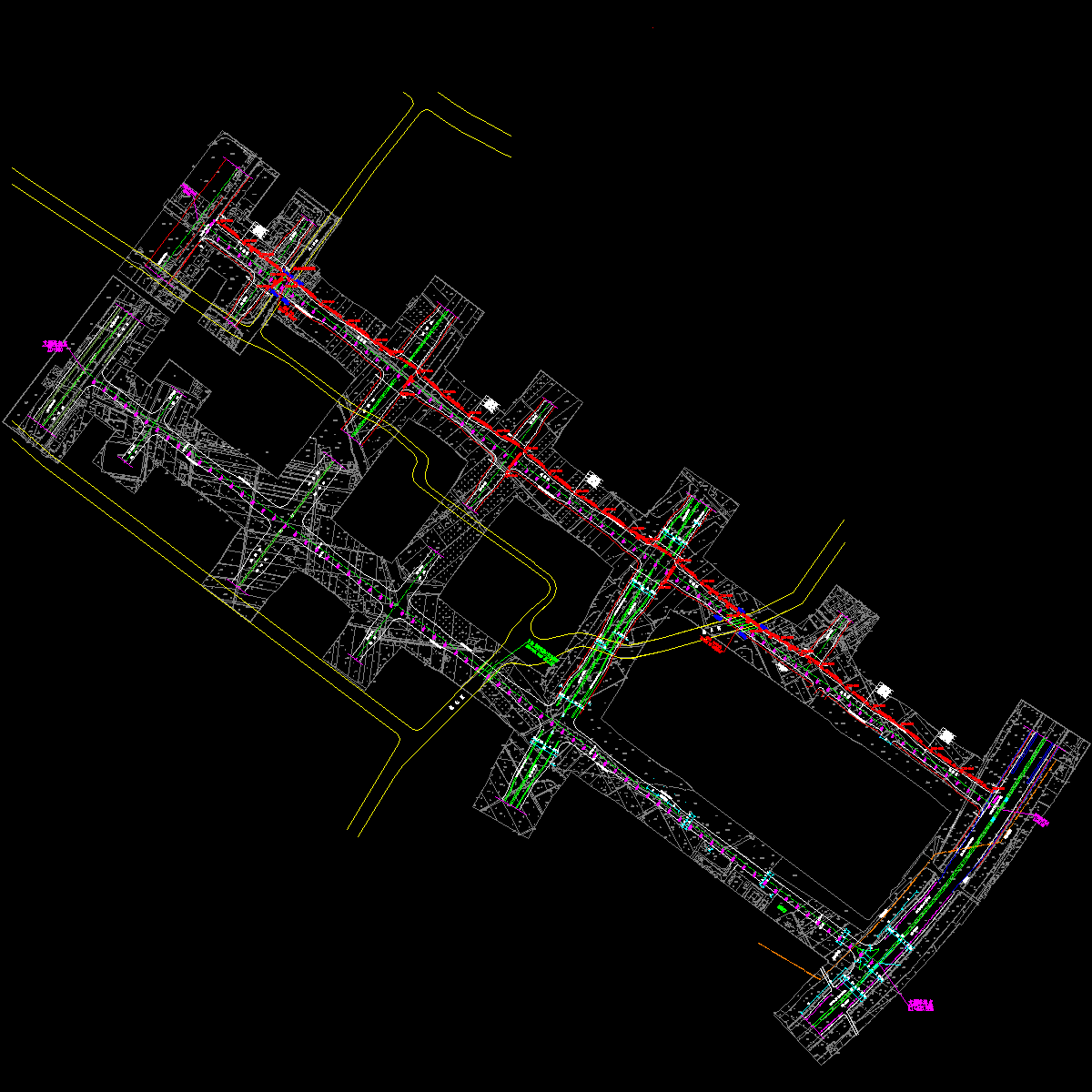

五桂路排管路径图.dwg

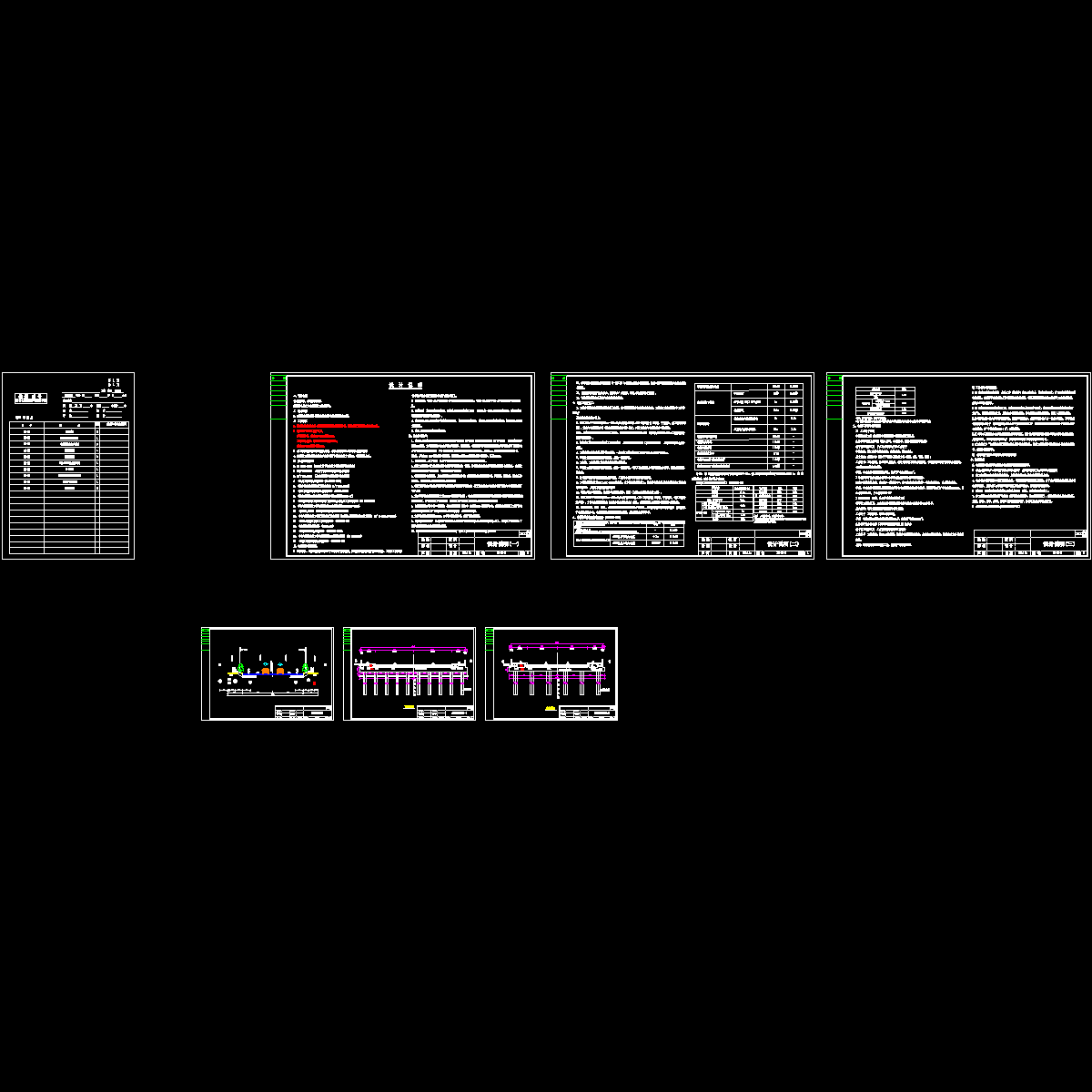

五桂路（金达南路~鄞州大道东段）电缆排管配套工程.dwg

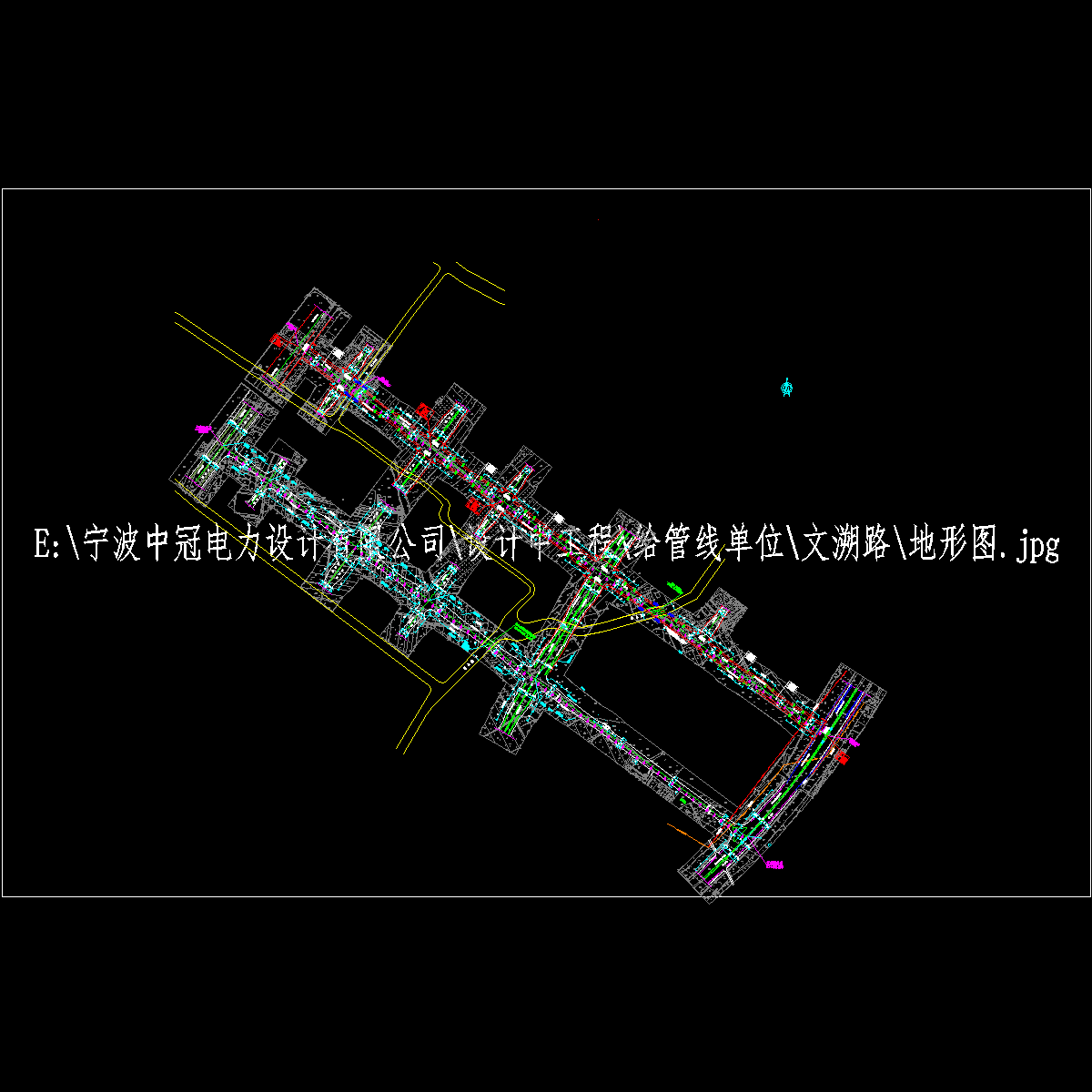

地理位置图.dwg

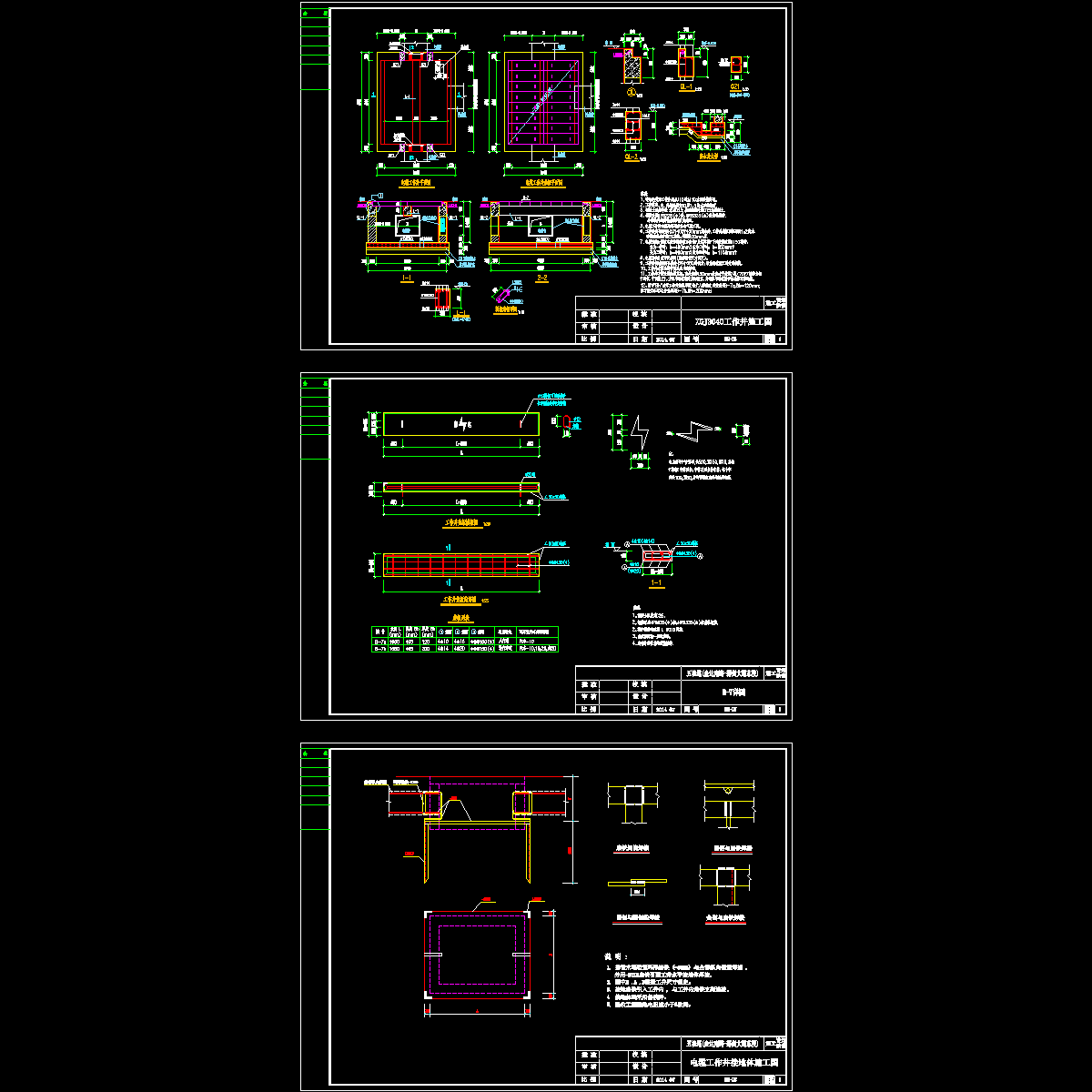

工作井特性.dwg

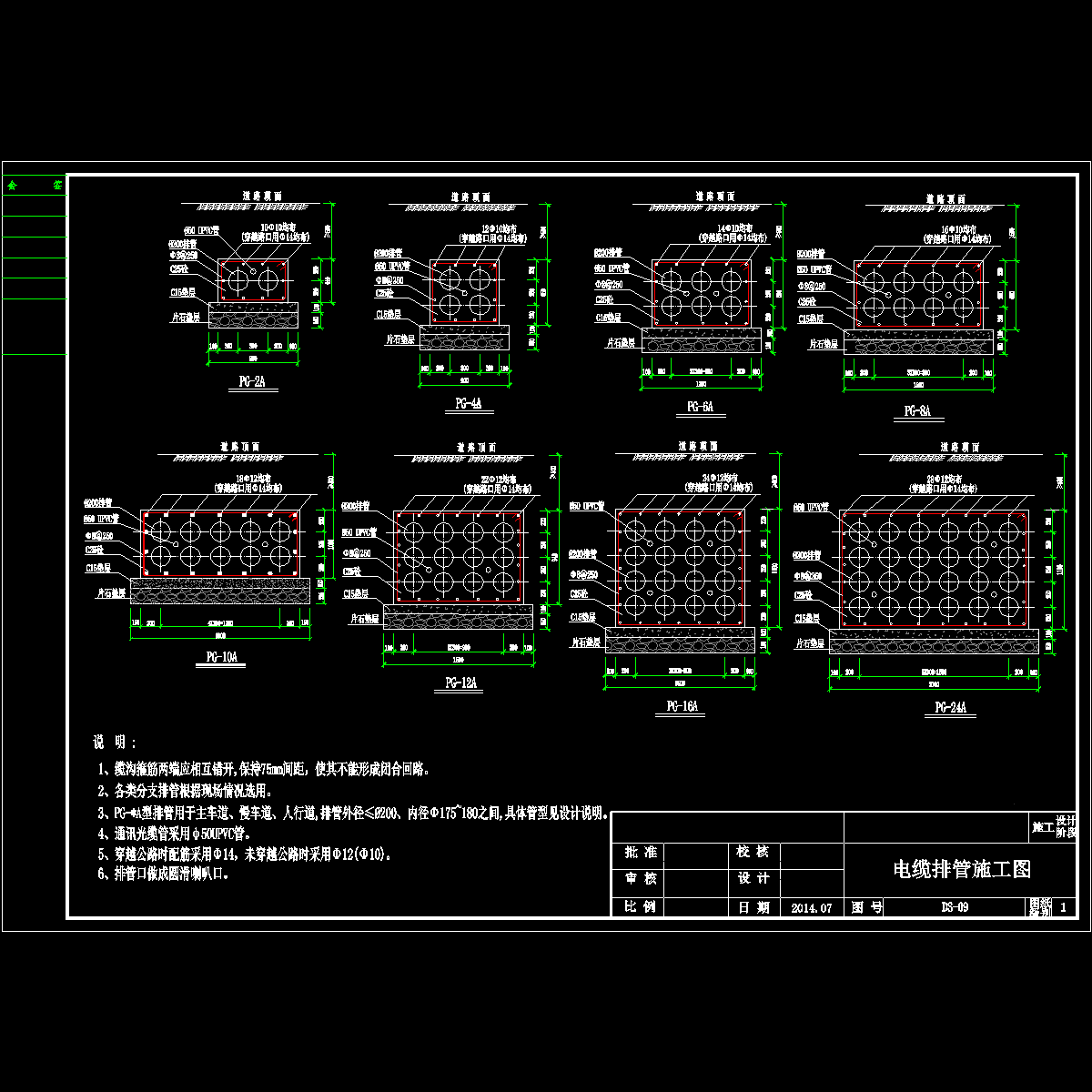

排管施工图（10kv）.dwg

通用图.dwg

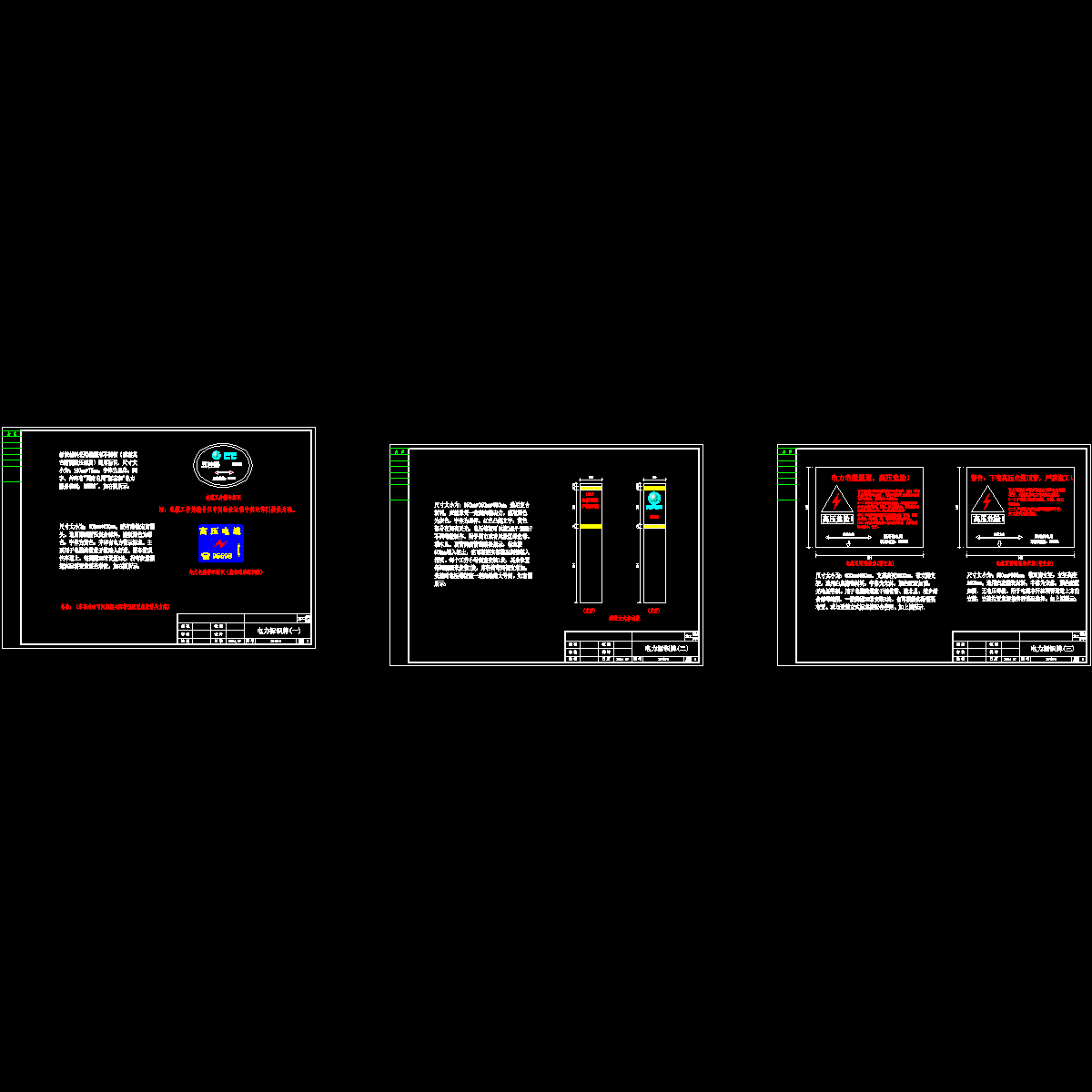

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
