市政小区与环路连接道路工程成套CAD设计图纸.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路横断面设计 　　 按照园区规划，该项目标准横断面布置如下： 　　 西入口路及环路： 6米人车混行道，采用坡度为1.5%的双向直线路拱横坡； 　　 B4－1路：6米人行道，采用坡度为1.5%的双向直线路拱横坡； 　　 其他为4米宽楼前路，采用坡度为1.5%的单向直线路拱横坡，坡向远离建筑的方向，详见道路平面图。 　　 道路与原地坪有高差时，两侧应各设0.5米的保护性土路肩，横坡3%，坡向路外。 　　 道路在停车位及楼门出入口等部分加宽，具体位置及尺寸见平面图，停车位段横坡采用1.5%直线横坡，按原路拱横坡顺延。

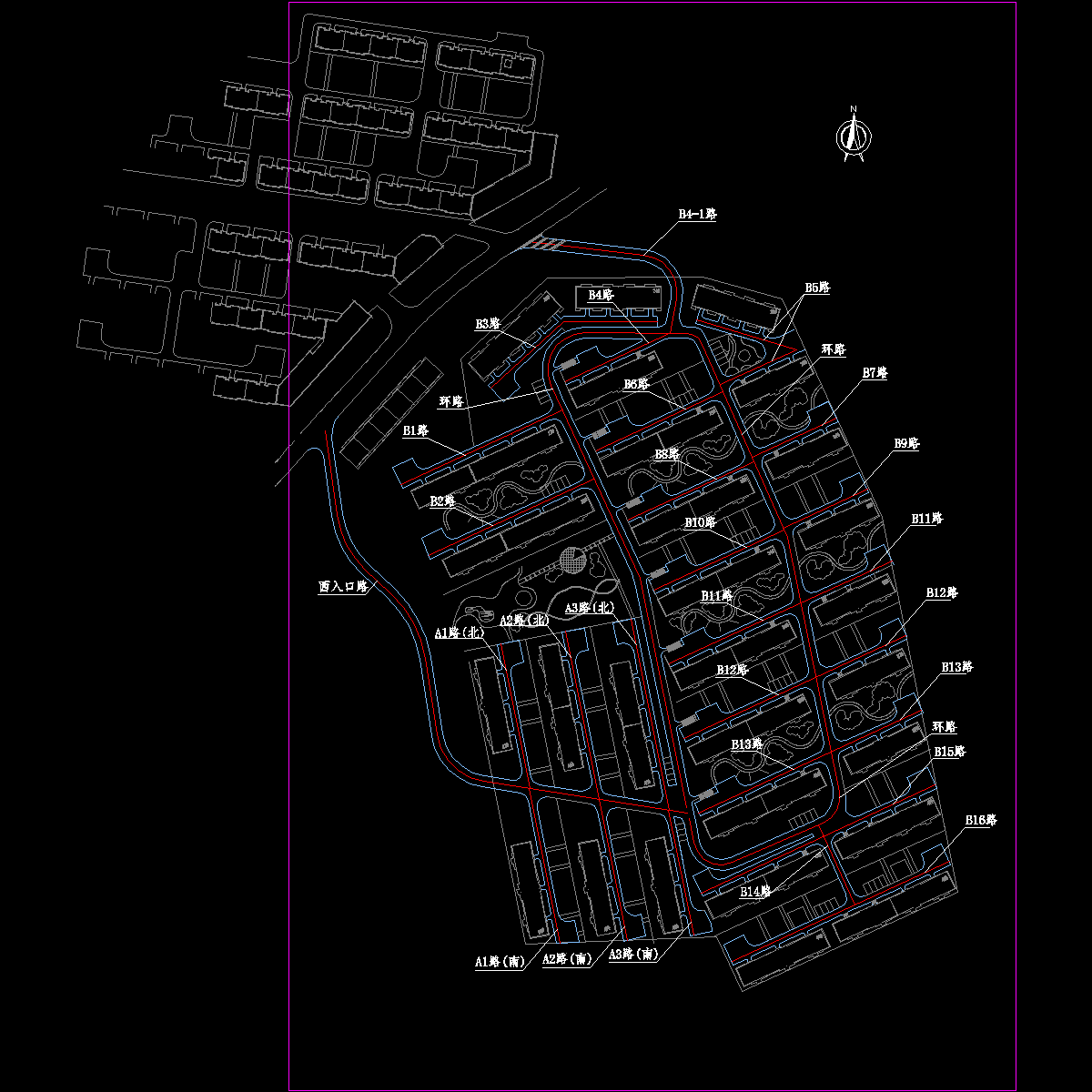

03_平面总图_上_080520.dwg

05_08_纵断_上.dwg

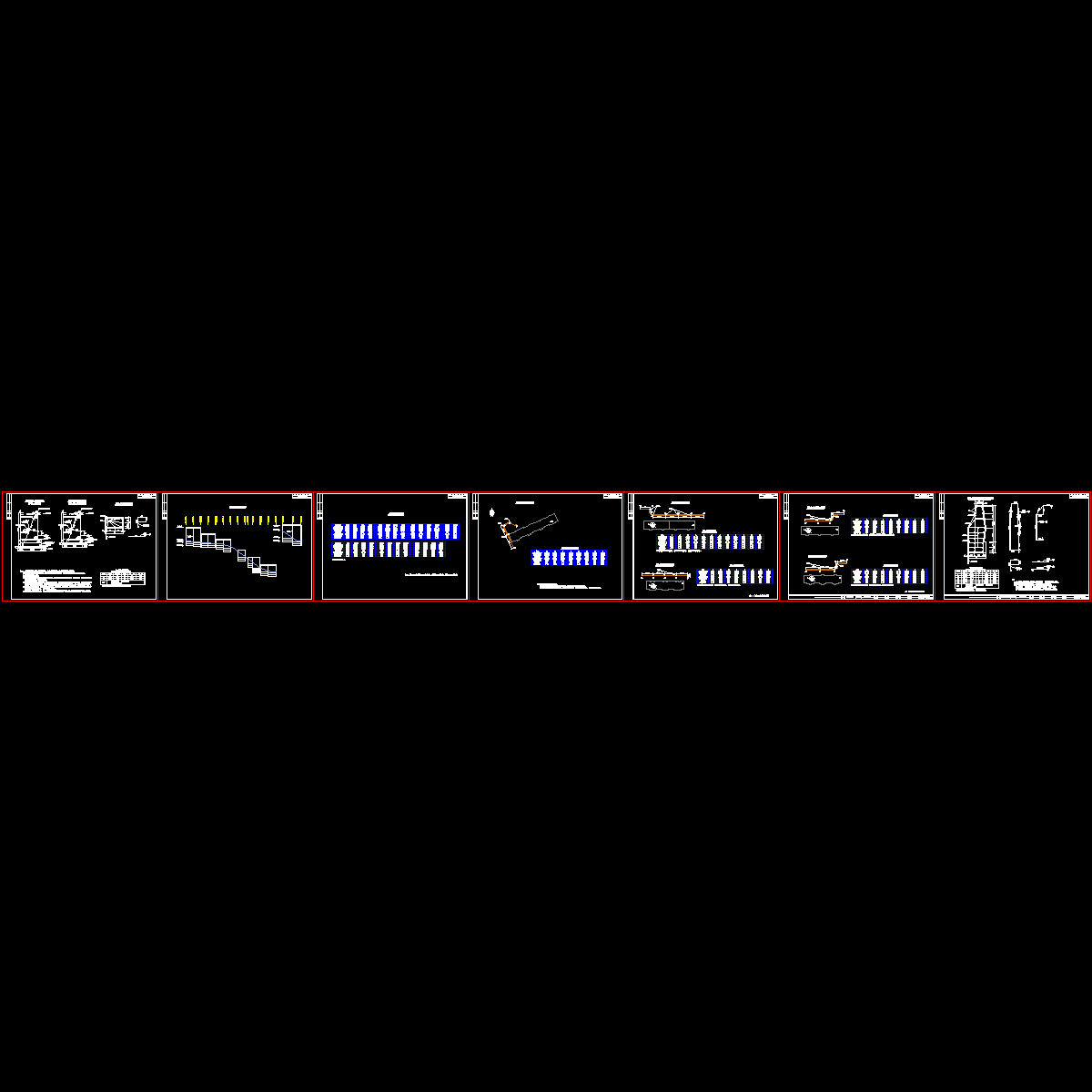

30_31-挡土墙及防撞墙_上.dwg

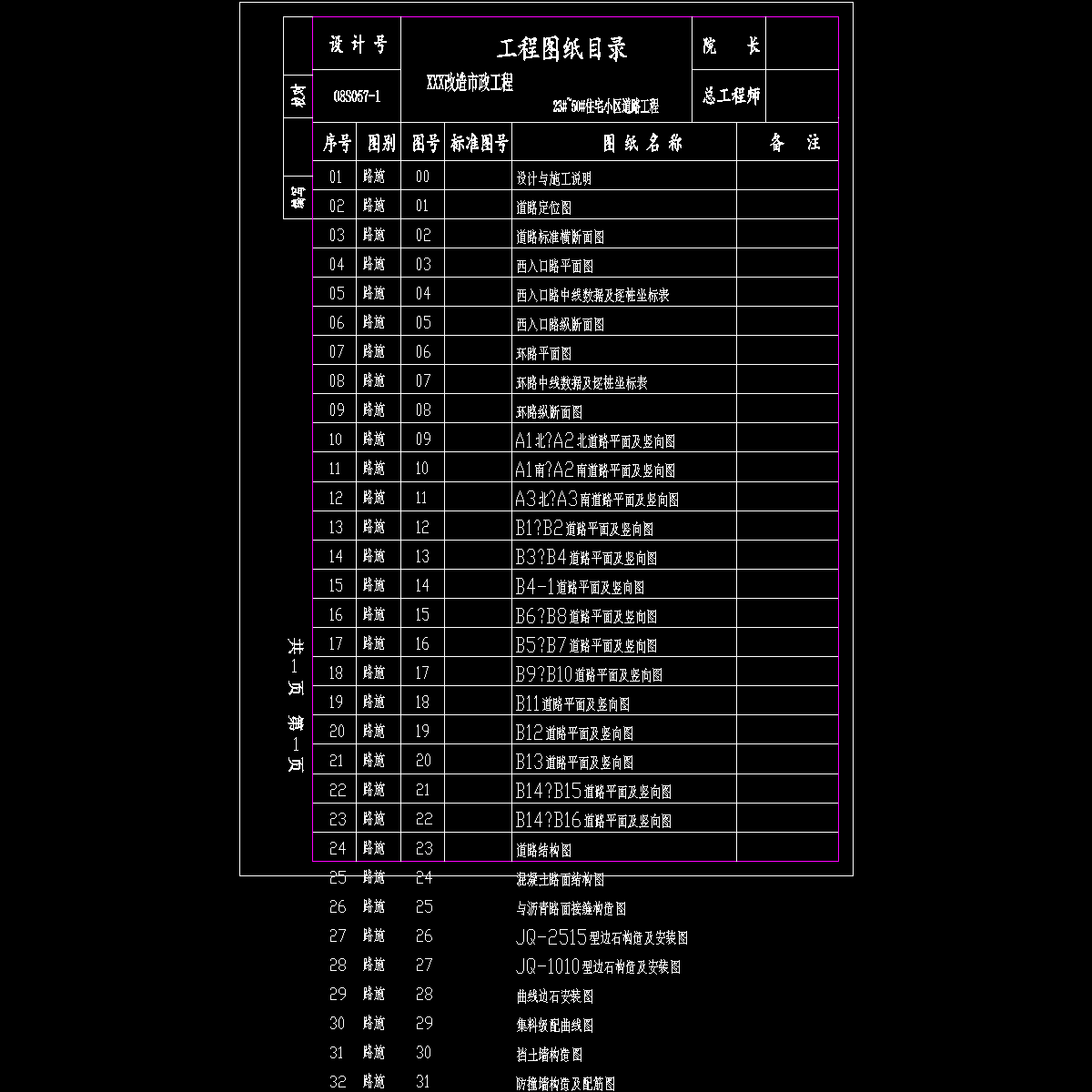

00_道路目录_上.dwg

01_道路定位_上.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
