一份26层商业办公大厦给排水消防CAD施工图纸(增压稳压设备)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：26层
• 图纸设计深度：施工图
• 参考图纸：66张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：喷淋系统
• 供水方式：分区供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 大样节点：气体灭火
• 项目所在地：广东

附件详情

• 给排水设计说明
• 给排水及消防平面图
• 喷淋平面图
• 水泵房平面放大图
• 水泵房系统图
• 卫生间大样图
• 卫生间给排水系统图
• 排水系统图
• 雨水及空调凝结水系统图
• 水幕系统图
• 消火栓系统图
• 水箱及喷淋增压稳压设备系统图
• 喷淋系统图
• 自动喷水系统原理图

附件详情

设计范围包括室外给水系统、室外污水排水系统、雨水系统、消防给水系统。
，共66张。

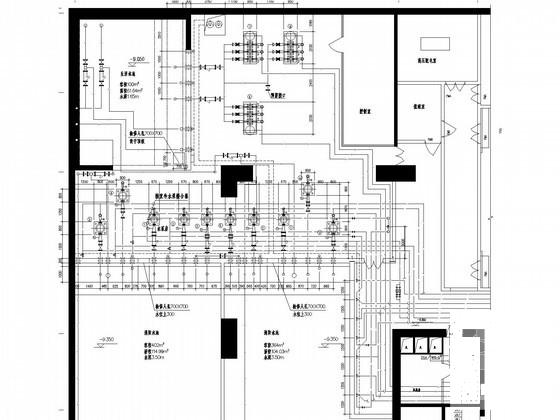

泵房大样图

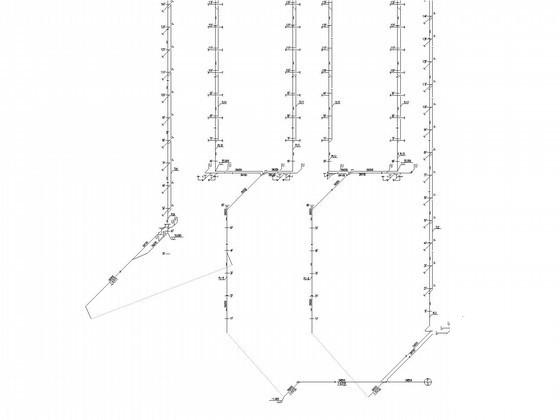

排水系统图

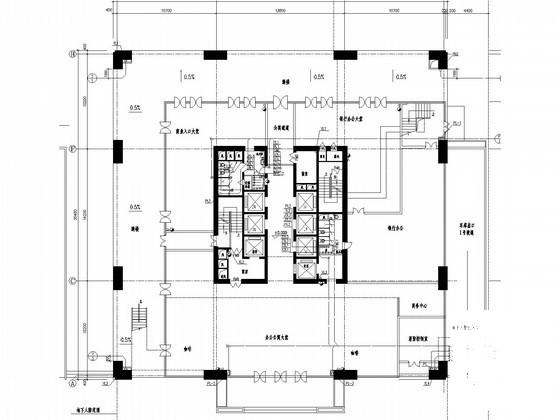

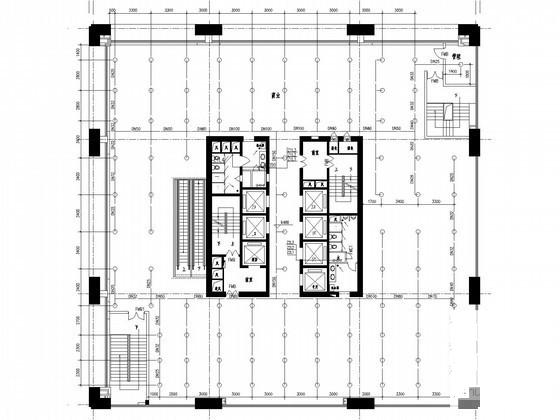

喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
