十栋小商业楼的地暖及通风设计CAD施工图纸(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：二层
• 地下层数：一层
• 图纸设计深度：施工图
• 设计内容：通风,采暖
• 采暖系统：热水辐射
• 项目地址：河北

该项目位于河北省石家庄，设计内容包括采暖及通风设计。

本集中供暖系统热媒为45/38°C热水，由小区换热站提供；系统定压及补水由换热站统一解决。系统的水质应符合国家现行标准《工业锅炉水质》GB1576-2001的要求。

本系统行分户计量，分户温控。户内系统采用低温地板辐射采暖系统。管材使用NZPE-RT管,使用等级为4级，管系列S4,未注明管道规格为De20X2.3。埋地管道不应有接头。

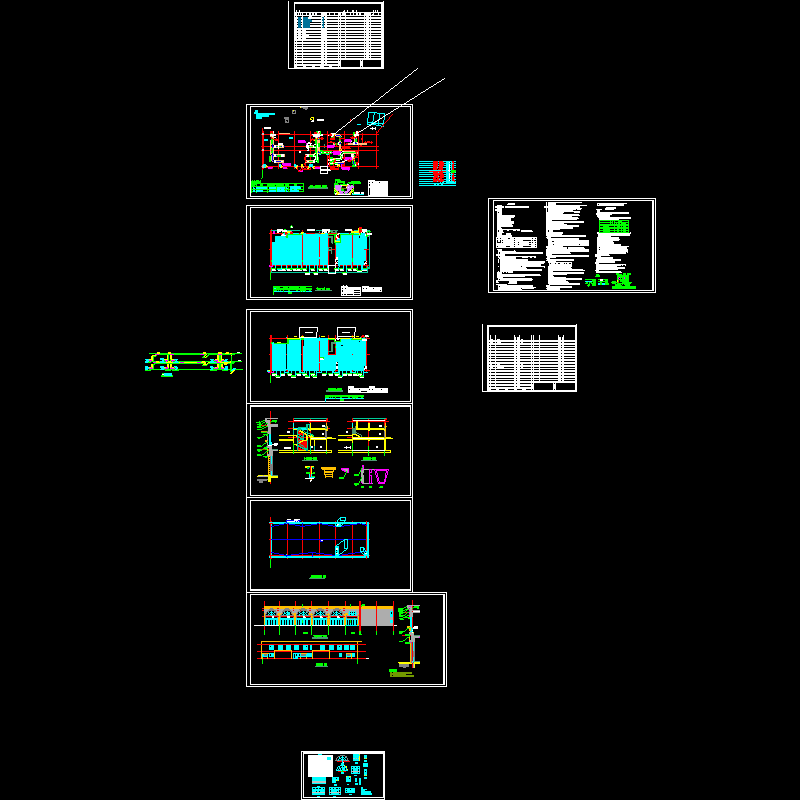

1#商业地下一层通风平面图

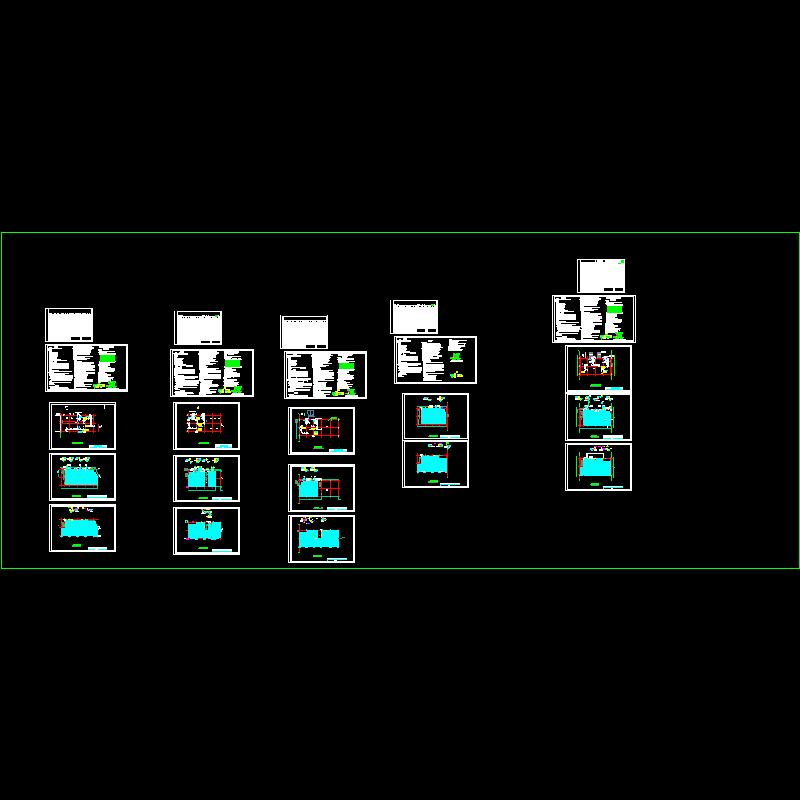

1#商业供暖平面及系统图

缩略图

678910小商业nt.dwg

小商业1 2 4 5 暖.dwg

小商业3暖.dwg

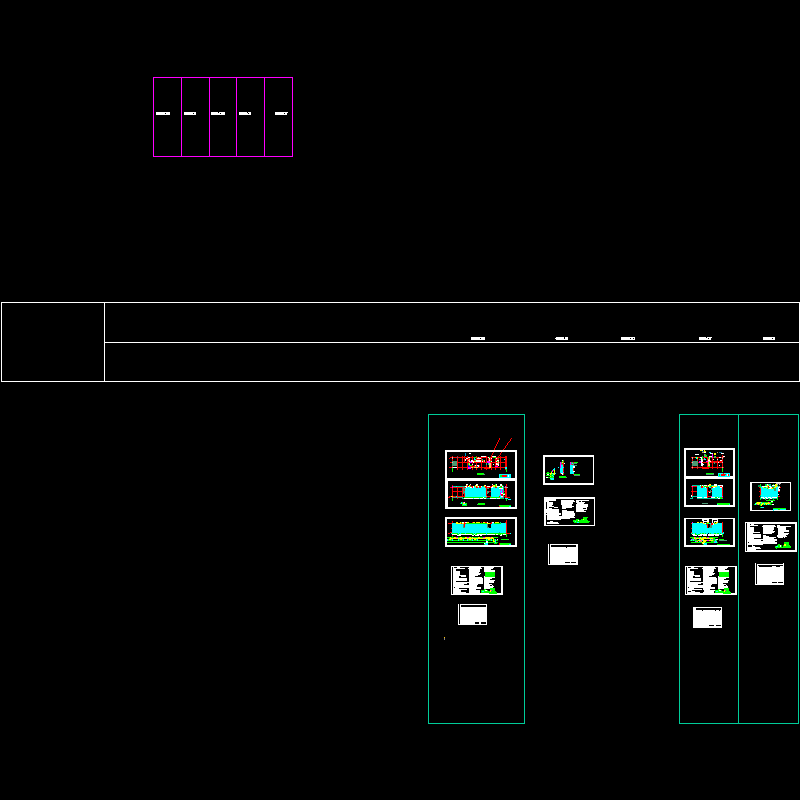

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
