6930.2平米小高层住宅楼集中式地暖工程CAD施工图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：6930.2平方米
图纸设计深度：施工图
参考图纸：9张
设计内容：通风,采暖,防排烟
冷热源：市政热网
采暖系统：热水辐射
项目所在地：河南

附件详情

本图纸为河南省某小高层住宅集中式地暖工程图纸，项目概要：该项目为1#楼，建筑面积6930.2平方米，建筑高度34.2m。
资料目录：暖施-01设计说明目录材料表；暖施-02立管图详图管道井大样；暖施-03地下室暖通平面图一层暖通平面图；暖施-04二层暖通平面图三层暖通平面图；暖施-05四至七层暖通平面图八至十层暖通平面图；暖施-06十一层暖通平面图阁楼层暖通平面图；暖施-07一层散热管布置图二层散热管布置图；暖施-08三层散热管布置图四至十层散热管布置图；暖施-09十一层散热管布置图阁楼层层散热管布置图。

河南小高层住宅集中式地暖工程

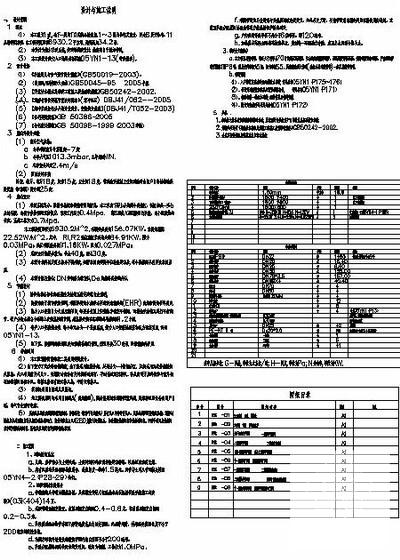

工程介绍

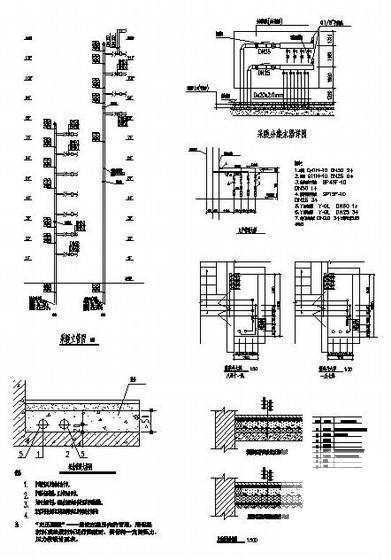

采暖节点详图

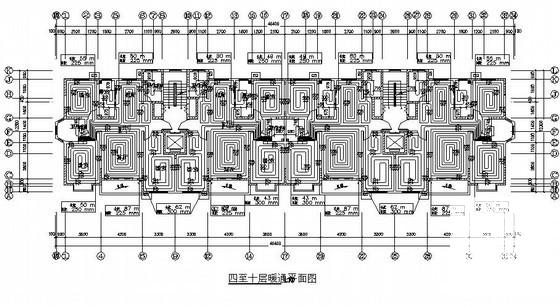

四至十层暖通平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
