一份上6层宿舍楼空调通风设计CAD施工图纸（设计施工说明）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 项目所在地：广东

附件详情

• 设计施工说明
• 设备材料表
• 空调通风平面图

附件详情

稿件为广东湛江某工厂宿舍楼空调通风设计图纸；本幢建筑总的建筑面积约为4659m2, 该项目建筑地上六层，建筑物总的高度为18.60m。
设计内容包括：宿舍、 电气设备 间、物业管理室的舒适性空调设计；卫生间和公共用房的通风设计。该项目所有空调均采用分体式空调。

，图纸共5张。

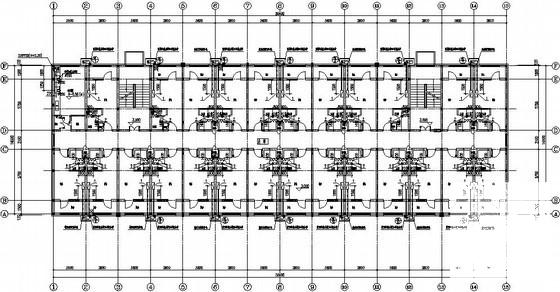

第 1 张图

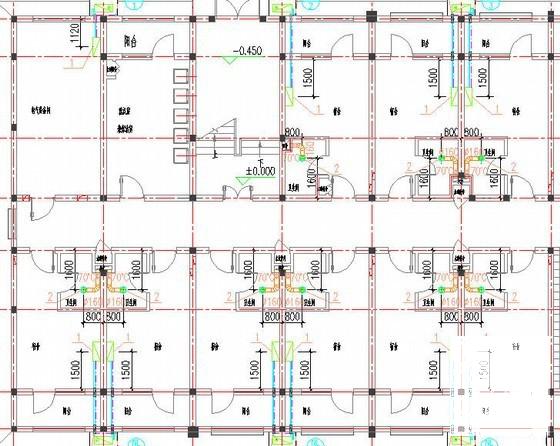

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
