一份21层商务办公楼通风空调CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：26332平方米
• 建筑地上层数：21层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计内容：空调,通风,防排烟,人防,其它
• 空调系统：全空气系统,制冷剂系统
• 水系统：同程式
• 项目所在地：江苏

附件详情

• 设计施工说明
• 主要设备表

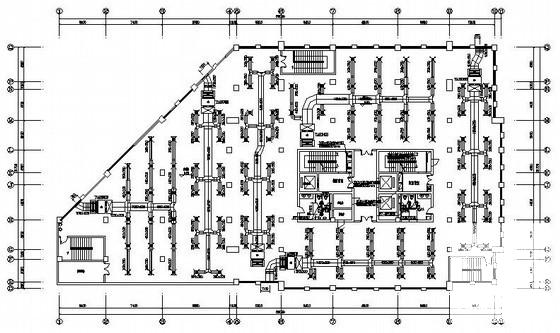

• 通风空调平面图
• 空调水管平面图
• 加压送风平面图
• 空调水系统图
• VRV系统图
• 防排烟系统图

附件详情

该项目建设地点位于江苏省泰州市，建筑总建筑面积26332平米，建筑总高度为81.10米。地下1层，地上21层；地下一层为平战结合汽车库，地上为办公和商业用房。
设计内容包括：空调系统设计(全空气系统、VRV系统)、通风系统设计、防排烟系统设计。
图纸共20张。

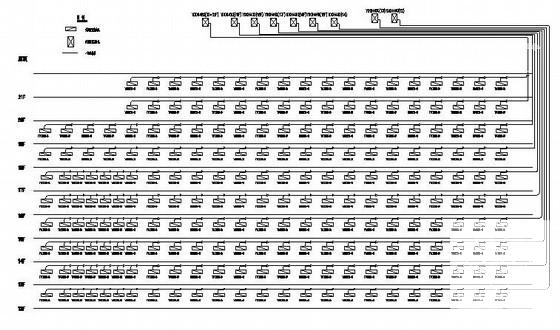

VRV系统图

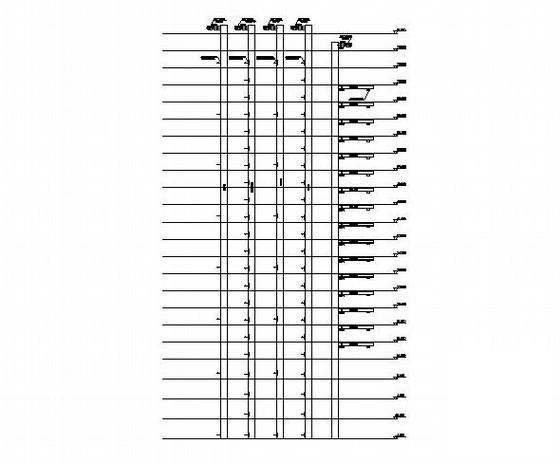

防排烟系统图

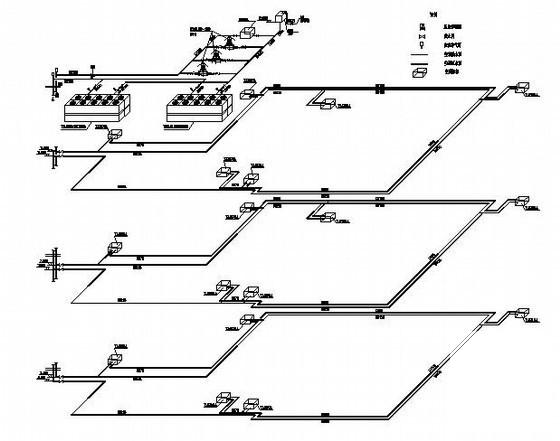

空调水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
