一份酒店改造项目空调通风CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 空调系统：制冷剂系统
• 项目所在地：海南

附件详情

• 暖通设计与施工说明
• 主要设备材料表
• 暖通空调图例
• 地下一层风管平面
• 地下一层配管平面
• 一层风管平面
• 一层配管平面
• 厨房及一层夹层空调局部平面
• 夹层空调平面

附件详情

稿件为海南海口某酒店装修改造工程空调通风设计施工图纸，该资料内容为该酒店地下一层、一层、厨房的空调、通风机防排烟设计。采用多联式空调加新风系统。

，图纸共10张。

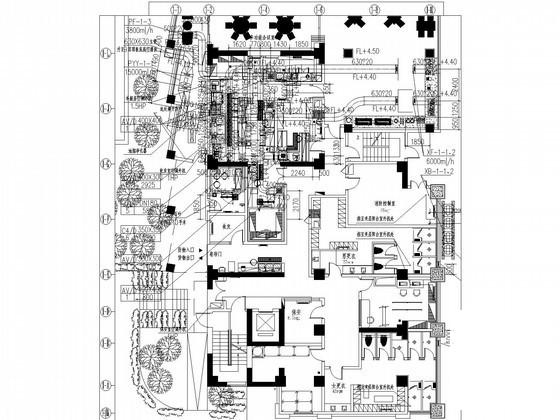

厨房及一层夹层空调局部平面

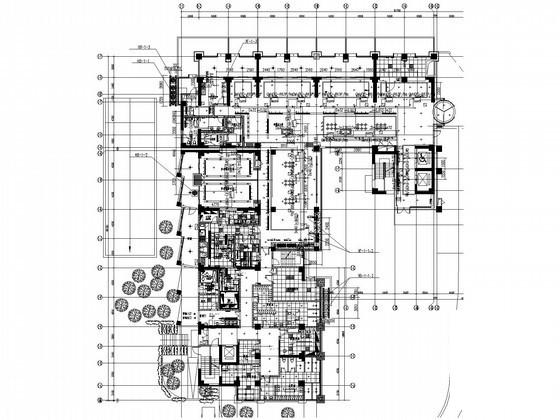

一层配管平面

第 1 张图

第 2 张图

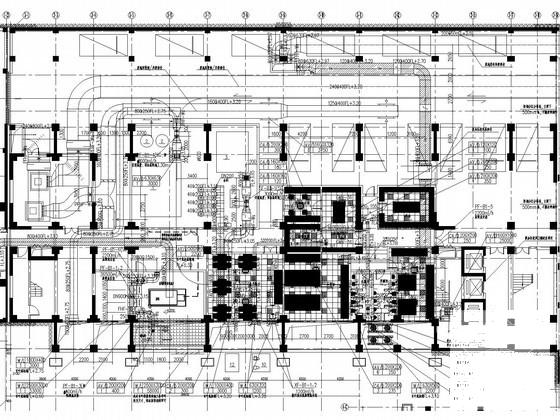

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
