一份数据中心综合楼给排水CAD施工图纸(平面布置图)

tyuxxjjgg · 发表于 2020-2-19 10:48:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：其他
建筑高度类型：多层建筑
建筑设计面积：3平方米
建筑地上层数：1层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
生活供水设计：生活给水系统,中水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水
雨水重现期：10年
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：25
大样节点：泵房
项目所在地：北京

附件详情

工程介绍：
该项目由5个子项组成，分别为01子项综合楼/总调度库房、02子项D5D6机房楼/G3柴发楼、03子项D7D8机房楼/G4柴发楼、04子项云计算中心服务楼2#、05子项架空连廊。本项目为01子项综合楼/总调度库房及1#架空连廊。01子项综合楼/总调度库房建筑平面划分为综合楼区、总调度库房区二个分区。综合楼区地下1层，地上3层，建筑高度16.2米；总调度库房区地上1层。总建筑设计面积：11140平方米。建筑类别：多层公共建筑。

设计内容：
1.该资料范围：建筑物内的给排水和消防灭火设计，各管道做到出建筑外墙1m或闸门井、检查井处。
2.气体消防、IDC冷却水水处理机房及景观绿化浇洒由专业公司负责进行细化设计、提供设备和安装。专业公司提供个体设计图及说明，应符合我院技术要求并送我院审定边界条件，专业公司负责安装、调试、试运转、验收等。

稿件，共18张图纸。

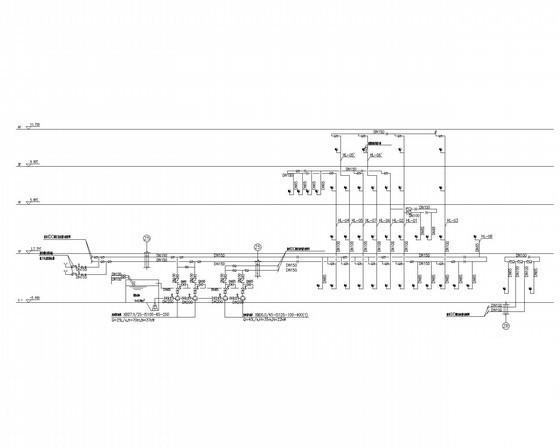

消火栓给水管道系统图

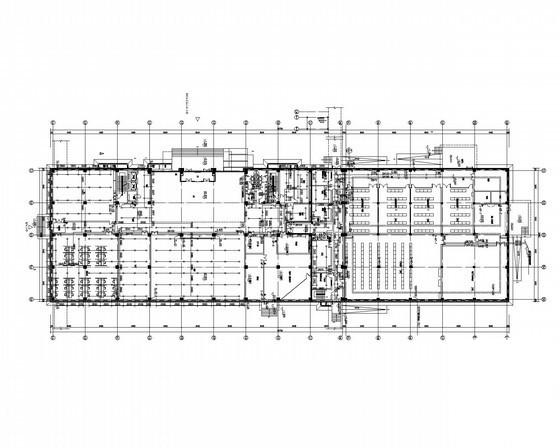

IG541气体灭火平面布置图

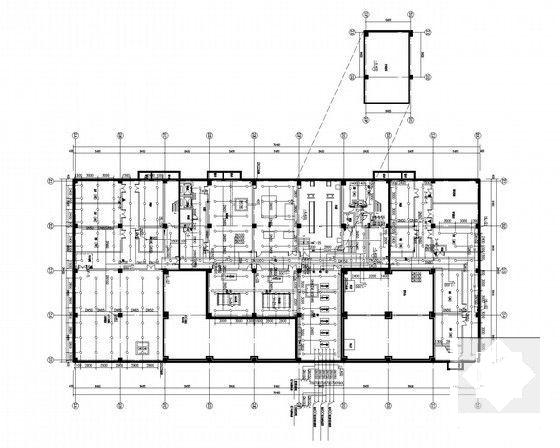

地下一层消防平面图

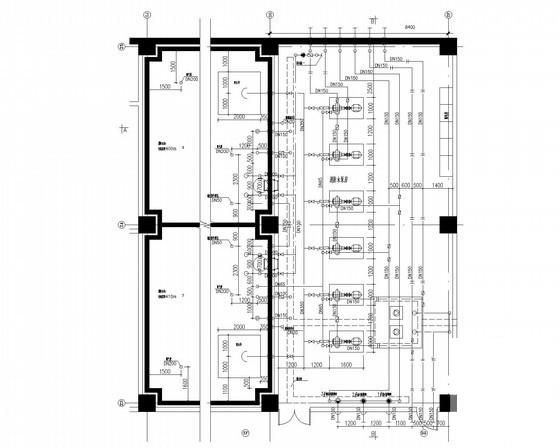

消防水泵房详图
