丙类货运仓库电气施工CAD图纸（2018）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：310平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：二级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：视频监控系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为重庆某机场货运仓库 电气施工图 。

概况：
该项目为重庆某机场建设项目中货运区工程—货运仓库，火灾危险性类别为丙类。总面积约为310平方米，地上共1层，建筑高度约为4.2米。

设计范围：
电力配电系统；照明、插座系统；建筑物防雷、接地及安全防护；
综合布线系统、有线电视系统、视频监控、门禁系统。

部分图纸摘录：
照明平面图

插座平面图


接地平面图

弱电平面图
配电箱系统图
安防监控系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

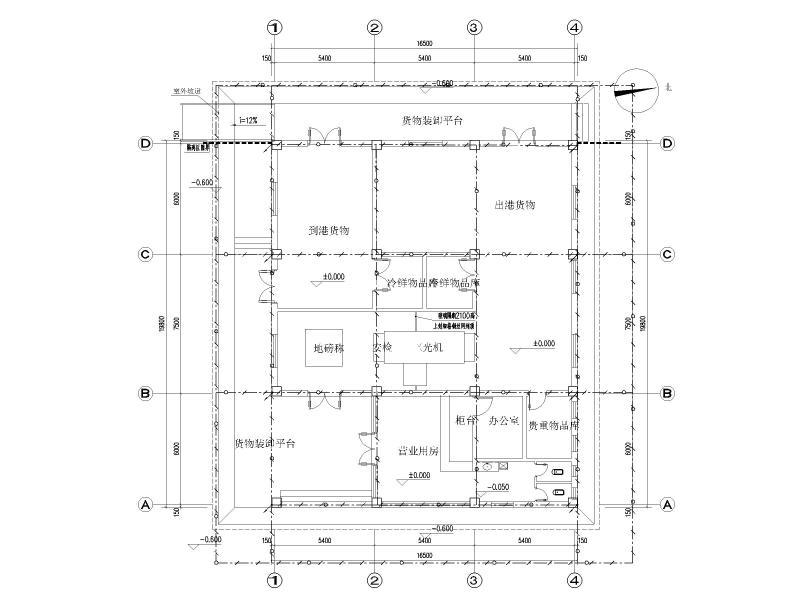

  • 仓库施工图纸 - 1
    仓库施工图纸 - 1

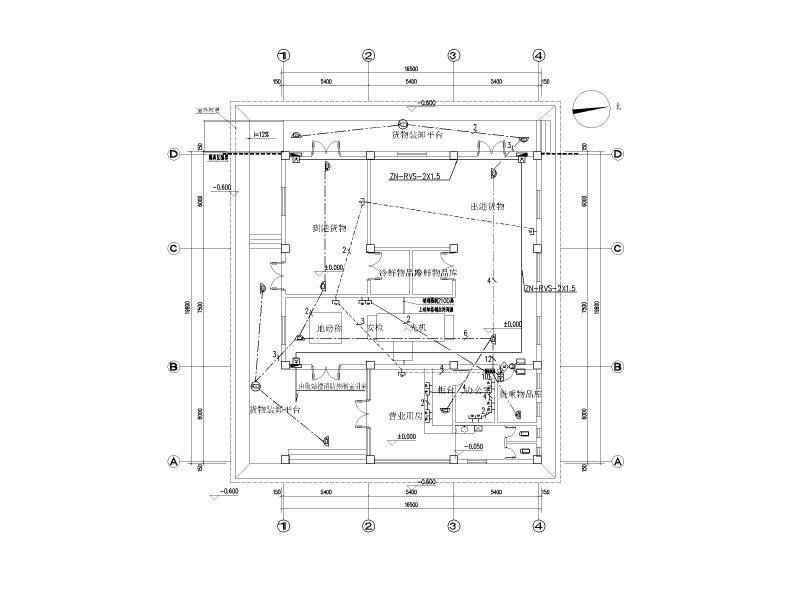

  • 仓库施工图纸 - 2
    仓库施工图纸 - 2

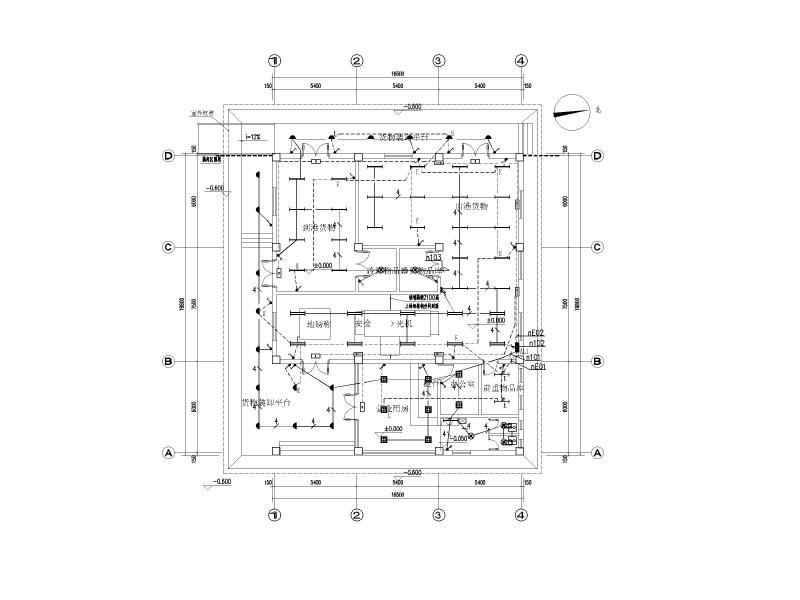

  • 仓库施工图纸 - 3
    仓库施工图纸 - 3

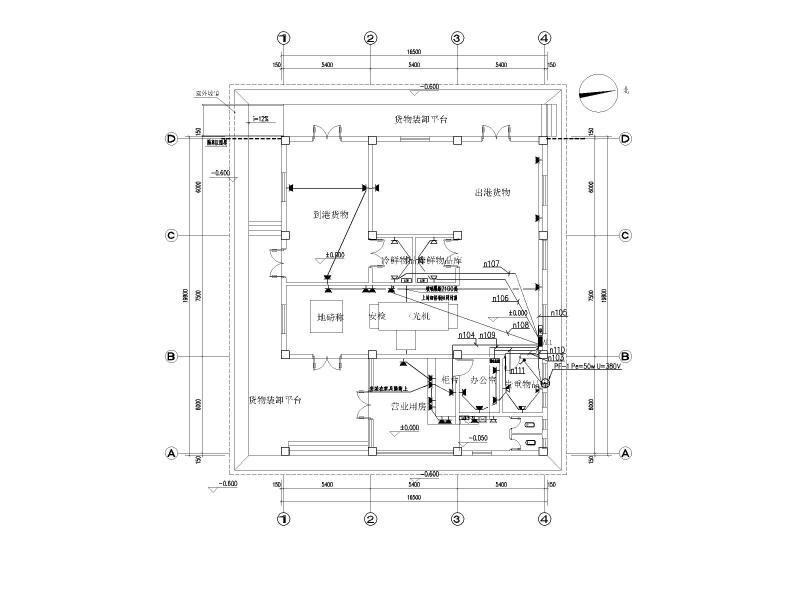

  • 仓库施工图纸 - 4
    仓库施工图纸 - 4

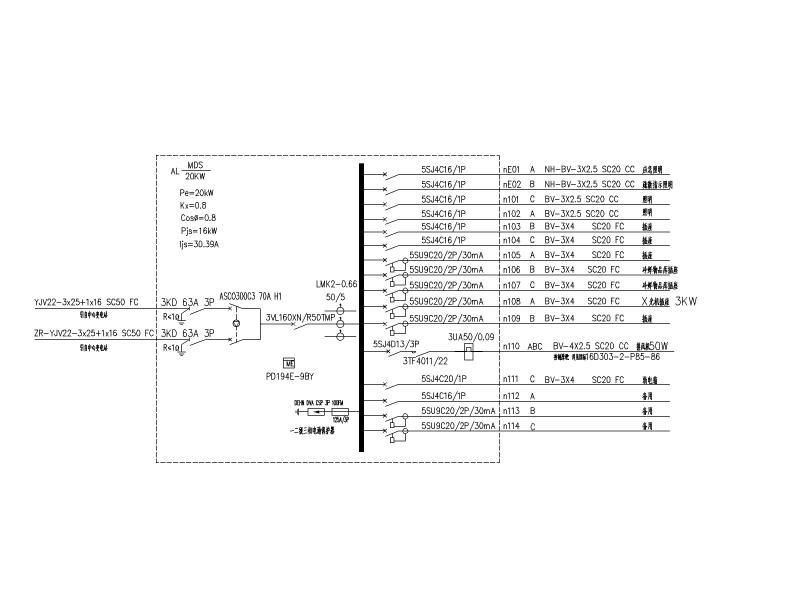

  • 仓库施工图纸 - 5
