4层丙2类厂房电气施工CAD图纸（2016）
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第三类
-
项目所在地：贵州
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
概况：
该项目建筑为丙2类厂房，地上4层，建筑最高处高度22.3m。
该项目从厂区变电所引来5路0.38KV电源，供所有用电负荷用电。
使用电压：照明为单相~220V， 电力、空调为三相～220/380V。
应急照明自带蓄电池作备用电源。
设计范围：
电力及公共区域照明；防雷接地系统；疏散指示。
部分图纸摘录：

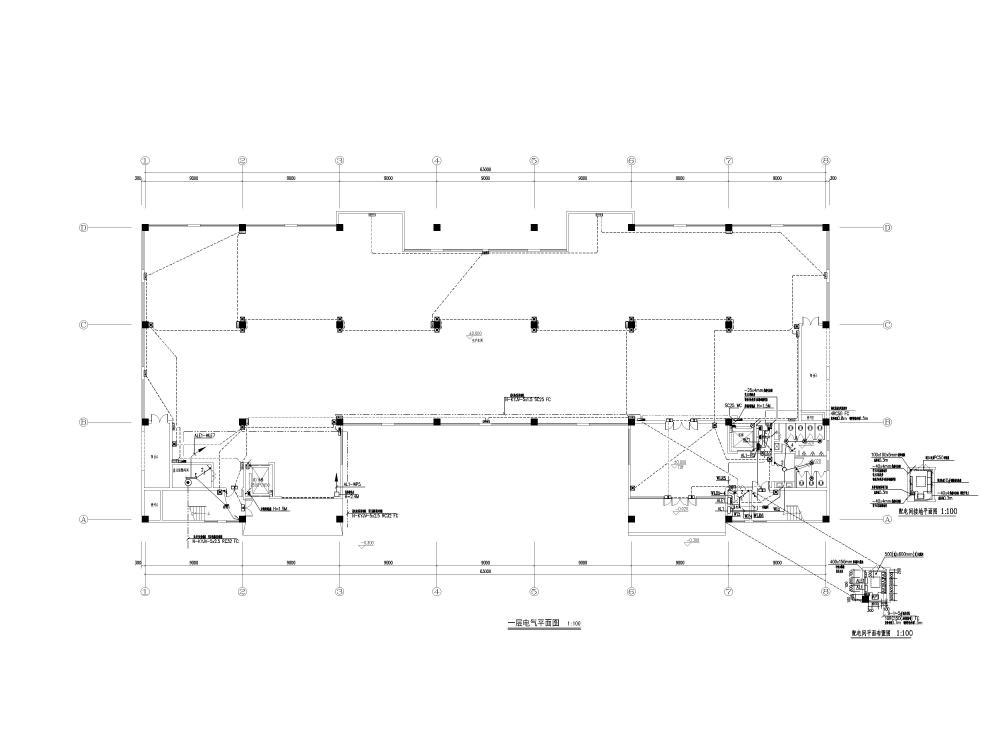

电气平面图

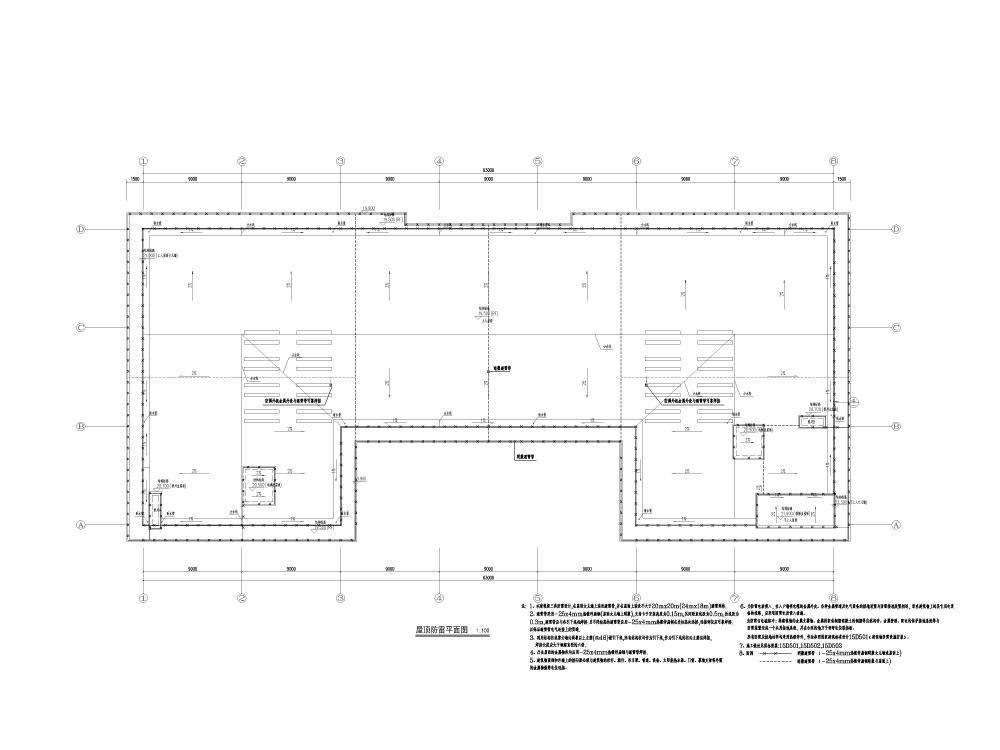

防雷平面图

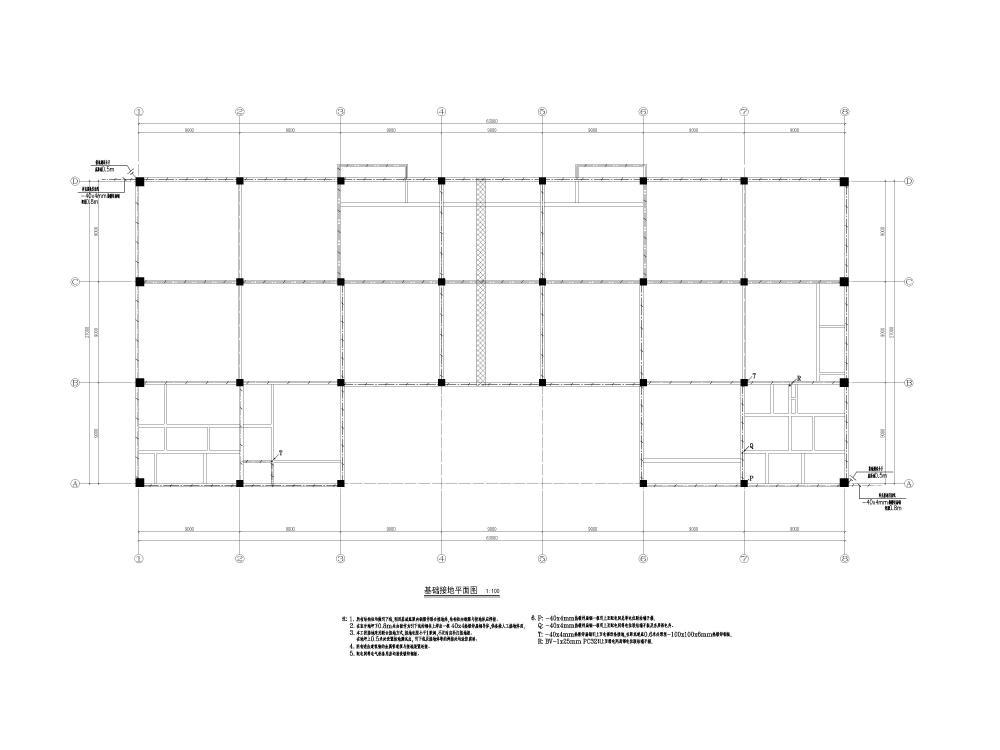

接地平面图

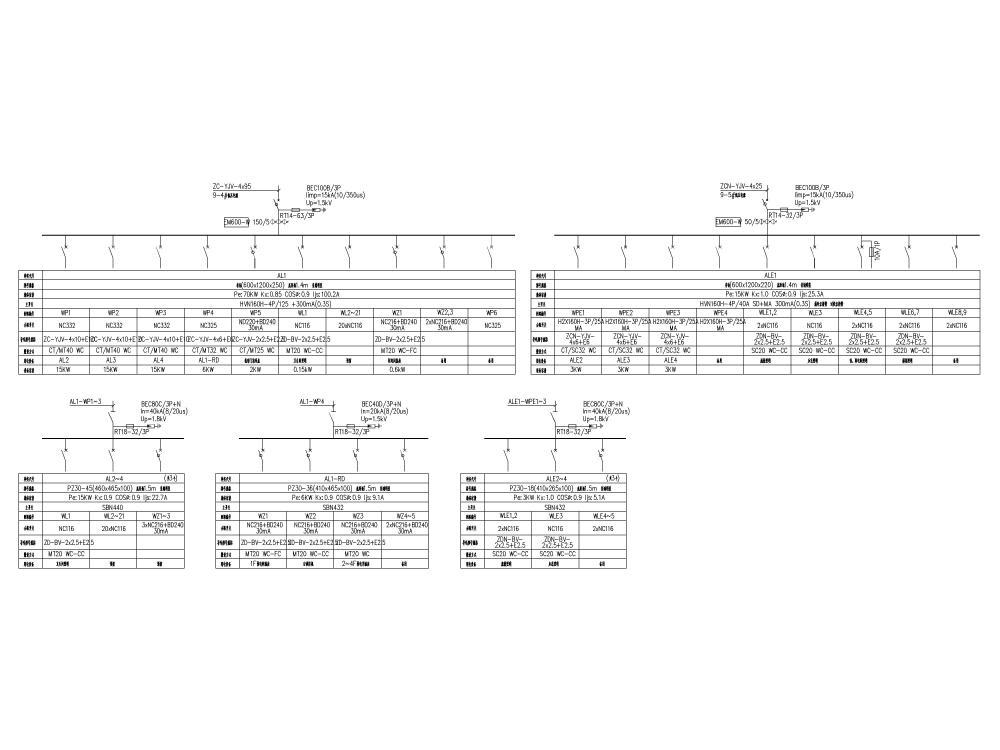

配电箱系统图

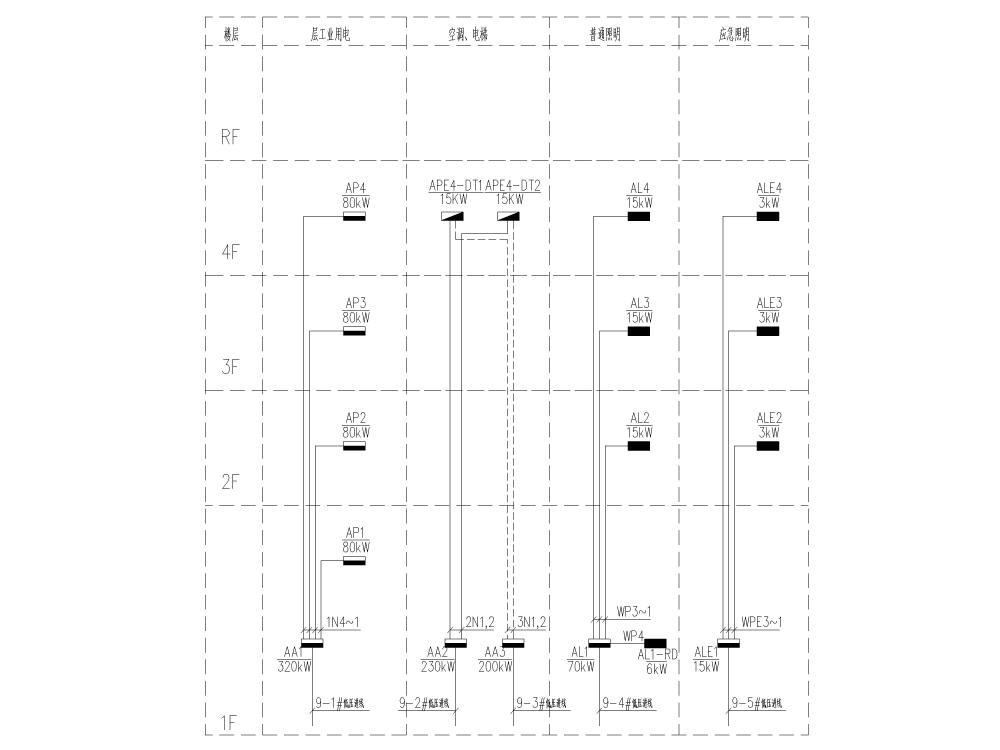

竖向配电系统图
图纸内容全览
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
厂房电气施工图纸 - 1 -
厂房电气施工图纸 - 2 -
厂房电气施工图纸 - 3 -
厂房电气施工图纸 - 4 -
厂房电气施工图纸 - 5 -
厂房电气施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
