一份丙类厂房给排水消防CAD施工图纸（热交换间）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：19952平方米
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：辽宁

附件详情

• 给排水设计施工说明
• 消火栓平面图
• 排水平面图
• 给水平面图
• 消火栓系统图
• 排水系统图
• 给水系统图
• 卫生间大样系统图
• 热交换间平面图大样原理图

附件详情

该资料范围为厂房单体的室内生产给水、生活给水、消防给水、污水、雨水系统。建筑面积19952米。
，共11张。

热交换间系统图

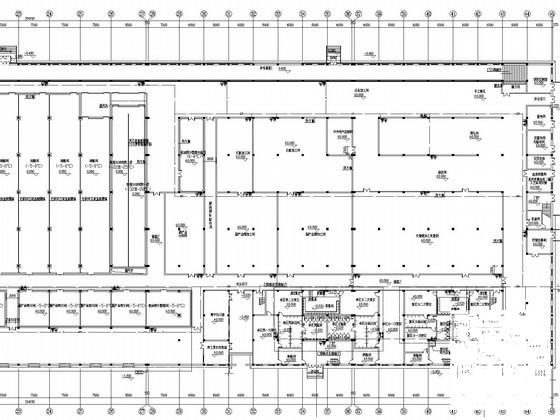

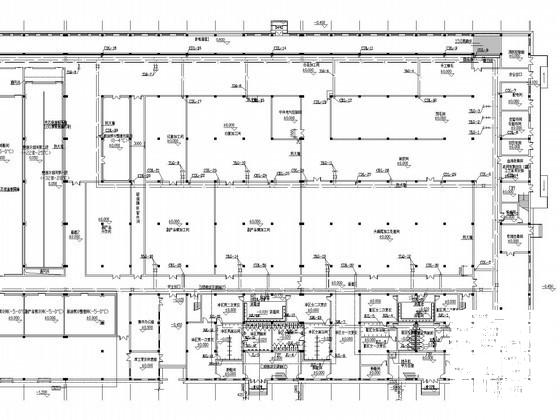

消火栓平面图

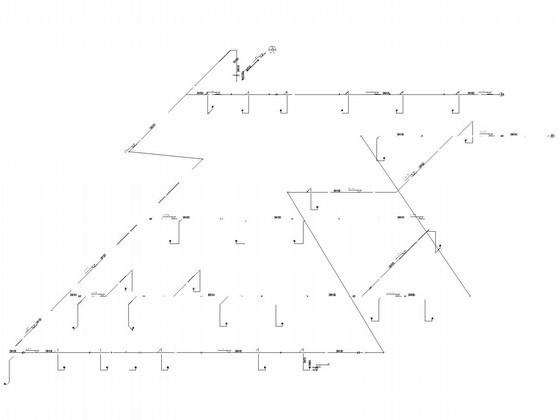

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
