一份高层丙类厂房给排水CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：12张
• 消防设计：室内消火栓系统, 喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间

附件详情

• 无资料目录

附件详情

工程介绍：该项目为高层丙类厂房给排水设计。

设计范围：地下室室内给水、雨水、污水系统、室内 消防系统 。

稿件共11张图纸。

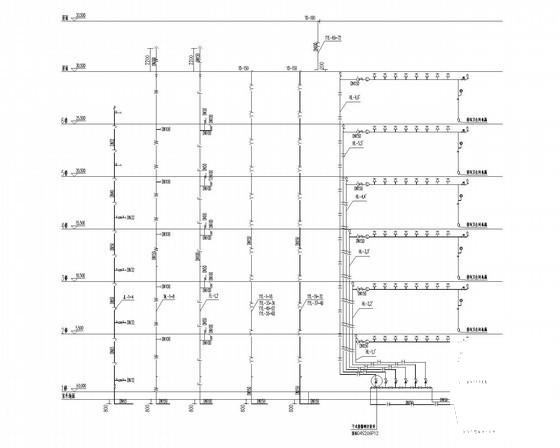

消火栓系统图

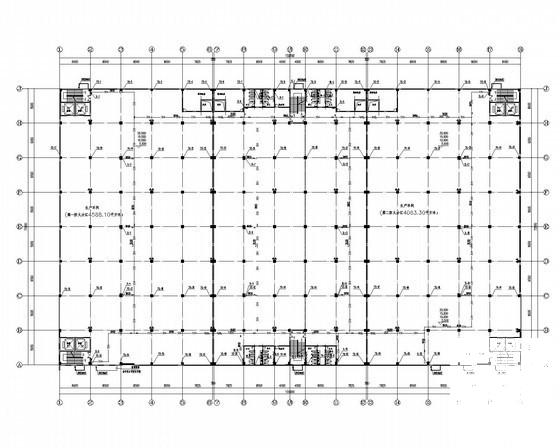

二至六层给排水及消火栓平面图

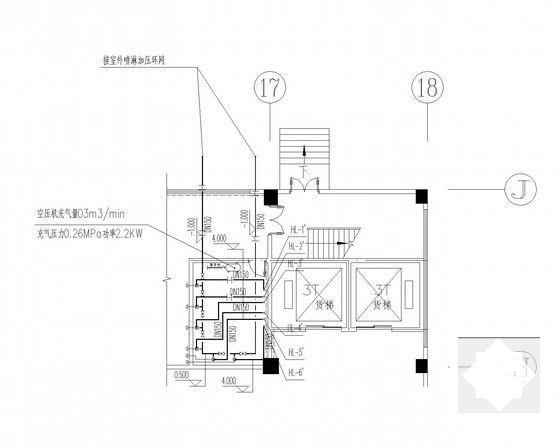

报警阀组间平面图

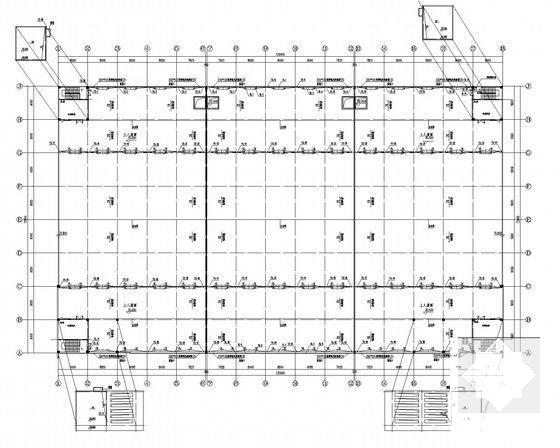

屋顶层给排水平面图

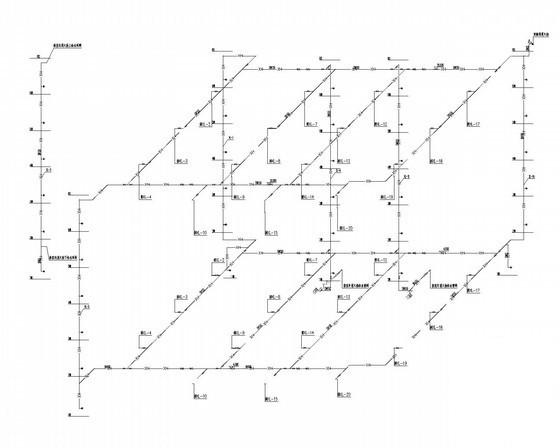

给排水及喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
