3层丙类厂房电气CAD施工图纸（2020-含自控系统）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑面积：31600平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级,三级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目地址：广东
• 强电设计：供配电系统,配变电所,应急电源,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,通信系统,信息网络系统,其它

概况：

该项目位于广东省肇庆市。总建筑面积约31600m，建筑高度为18.5m。室外消防用水量为40L/s。该项目属于三层丙类厂房，一层和三层设有洁净区，各层设有局部甲类区。局部甲类区为爆炸性气体环境2区，存放的物品和可能形成的爆炸性混合物级别和引燃温度组别见消防系统图二。局部甲类区的灯具和其他电器设备均选用隔爆型，酒精和二甲苯场所要求防爆等级不低于为ExdⅡA，T2，氢气场所要求防爆等级不低于为ExdⅡC，T1。灯具和其他电器设备均选用本质安全型。

设计范围：

强电：

10/0.4kV(0.2kV)变配电系统；电力配电系统；照明系统；

室内接地系统及安全措施；消防系统。

弱电：

电话通信系统；计算机网络系统；安全监控系统；

门禁系统；生产监控系统。

动力：

蒸汽管道；真空管道；压缩空气管道；

氮气管道；氮氢混合气和氢气管道。

自控：

净化空调自控系统；工艺排风自控系统；普通空调、新风机自控系统。

部分图纸摘录：

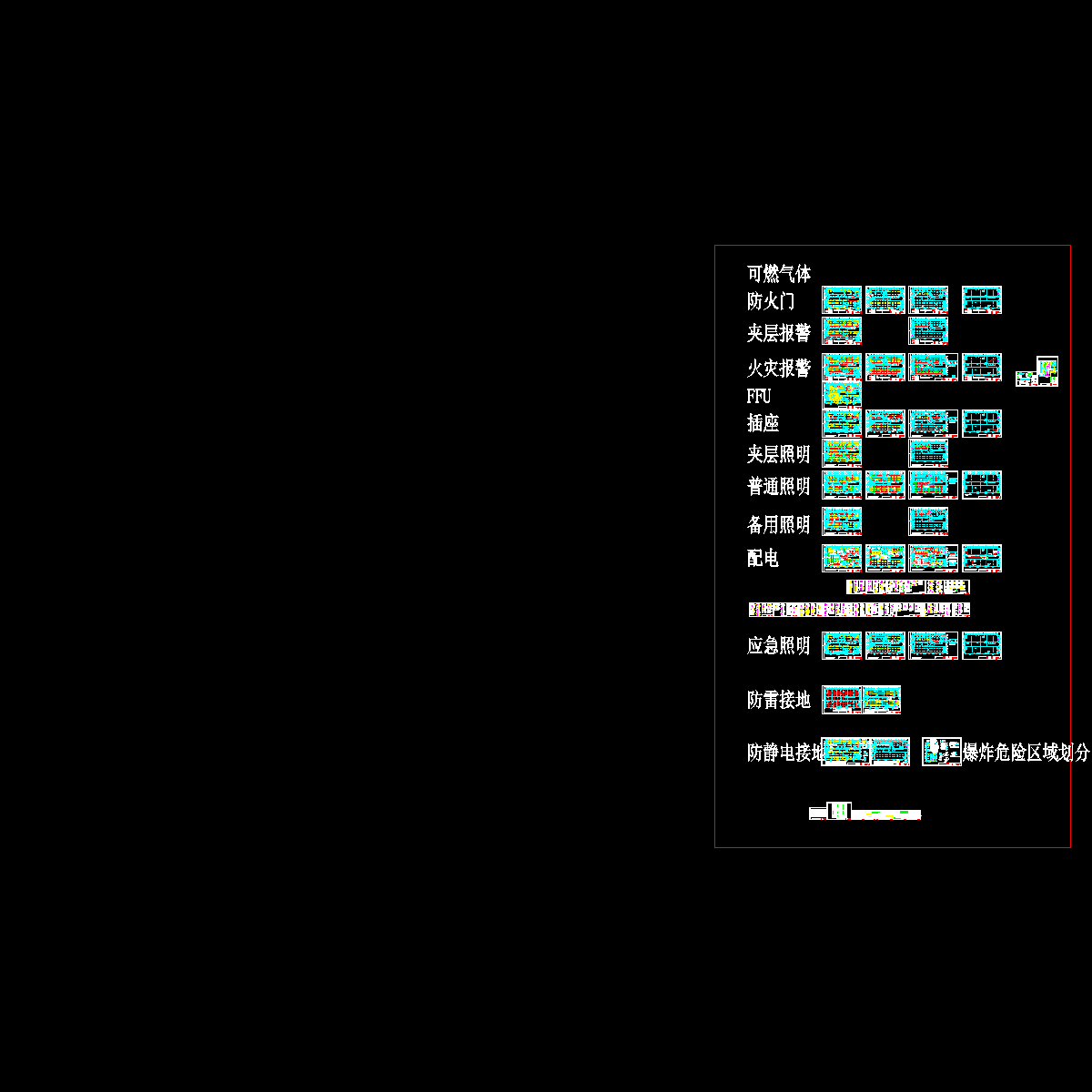

照明平面图

室内接地平面图

配电平面图

消防平面图

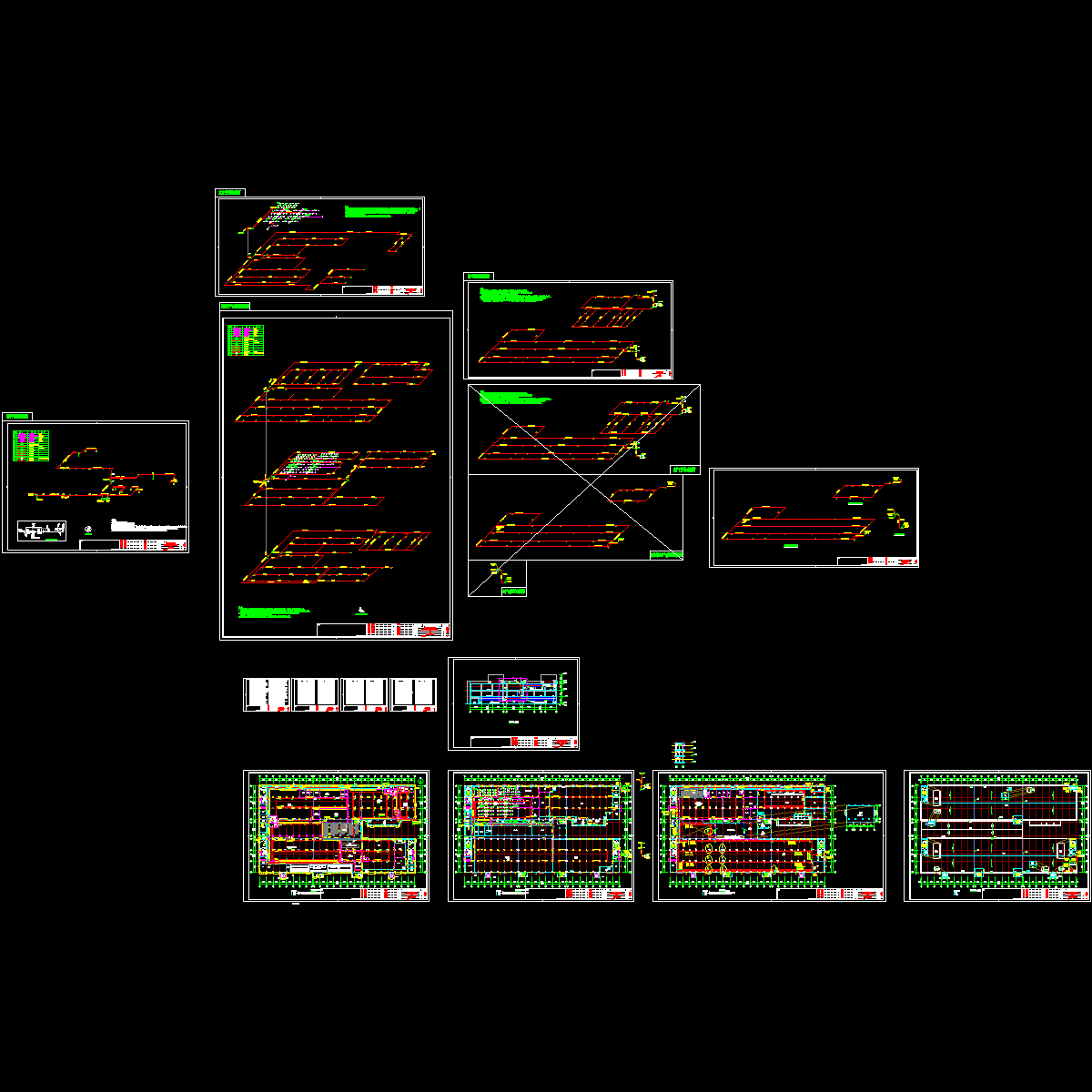

动力管道平面布置图

10kV系统接线配置图

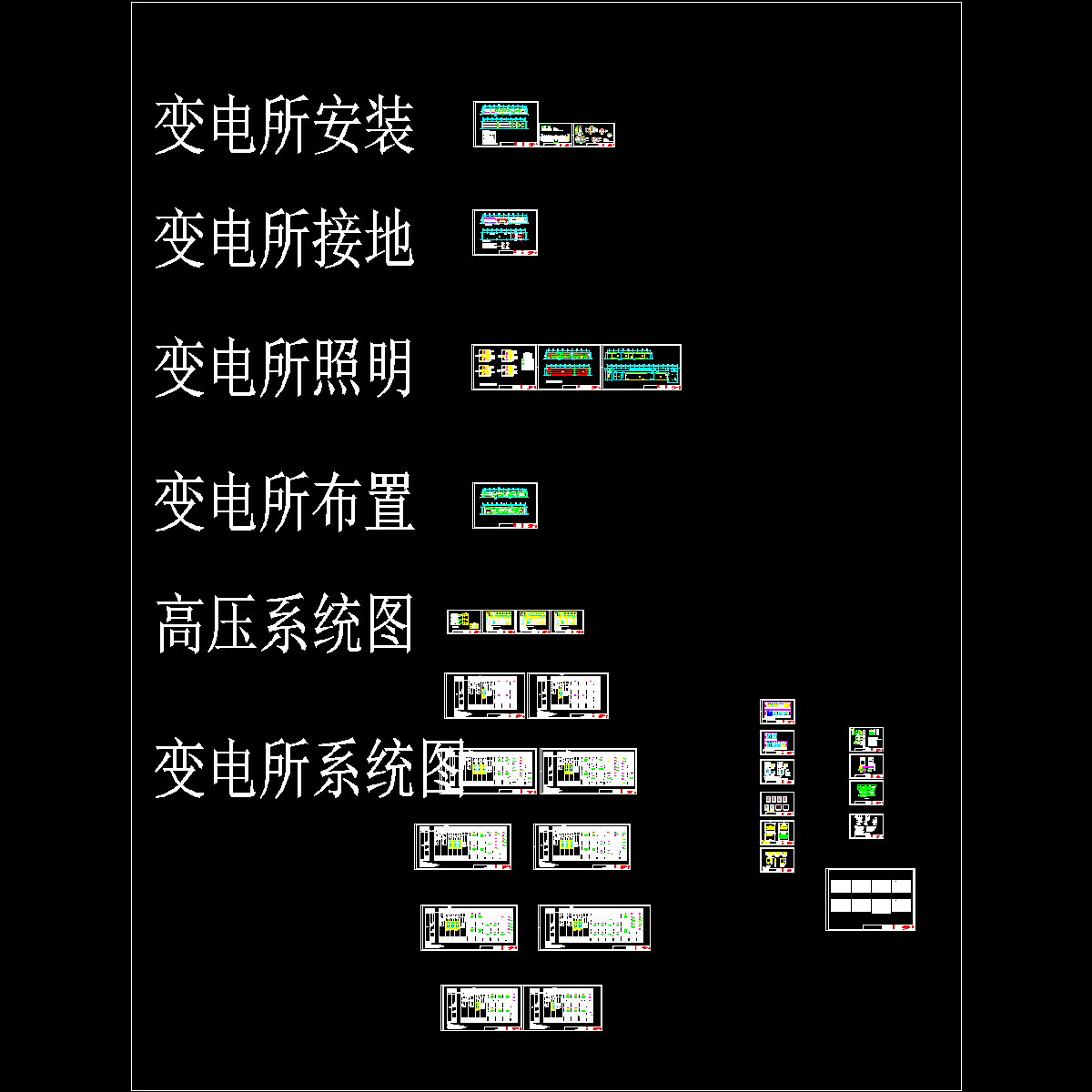

变电所系统图

弱电系统图

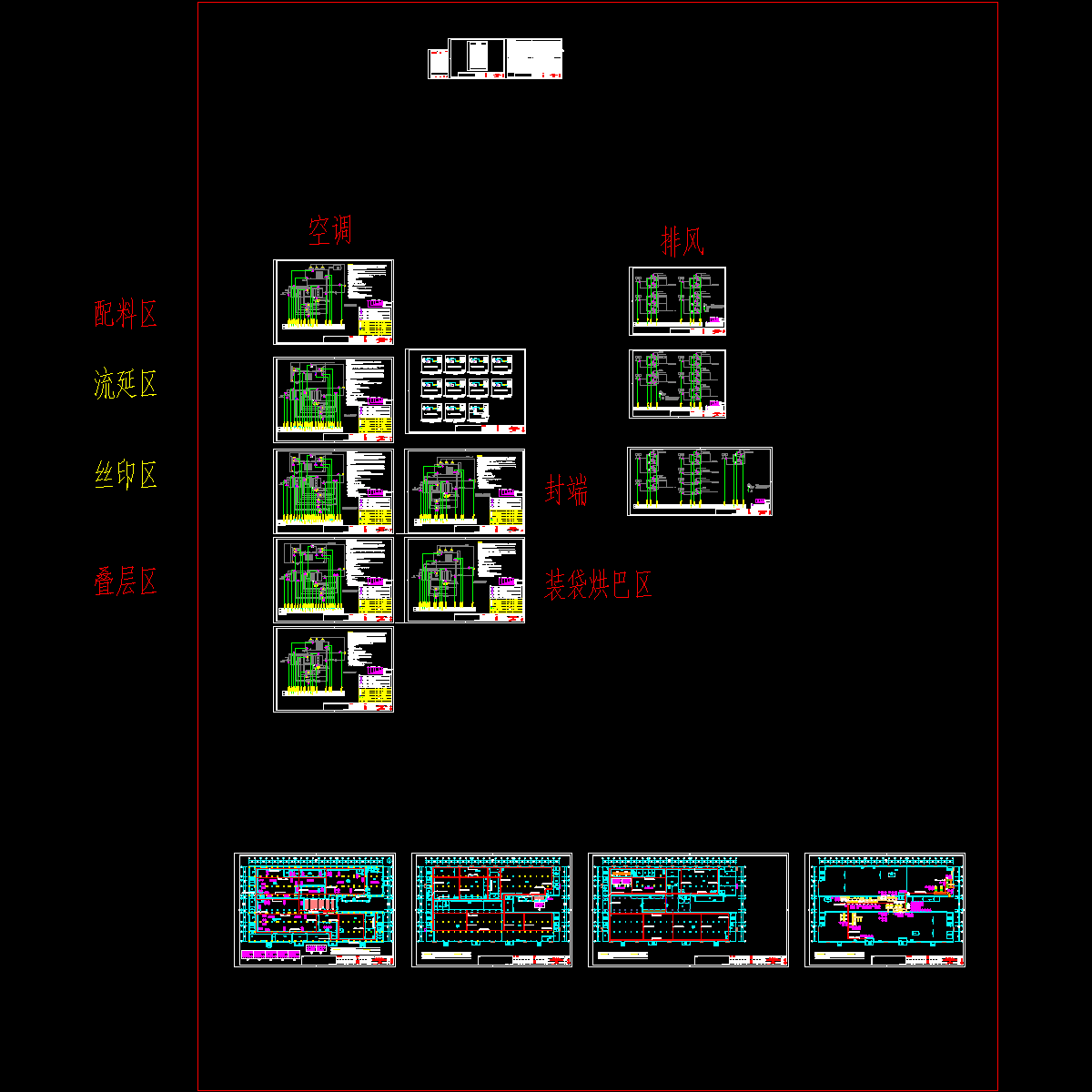

净化空调自控系统图

氮氢混合气和氢气管道透视图

三相三线电能表接入方式

电气设备安装图

1#厂房-动力.dwg

1#厂房电气01.dwg

1#厂房电气02.dwg

1#厂房自控.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
