丙类厂房锅炉房_换热站通风采暖设计CAD施工图纸
-
设计详细说明：有
-
建筑类别：工业建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风,采暖
-
项目所在地：山西
项目概要：
本项目位于山西榆次，框架结构，生产类别为丙类, 室内外高差0.3m,冻土深度0.9米.耐火等级为一级,总建筑面积1295.8平方米,单层,层高6.5m 5.2m（檐口处）
设计范围：
该资料为锅炉房工程、换热站工程和采暖工程。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

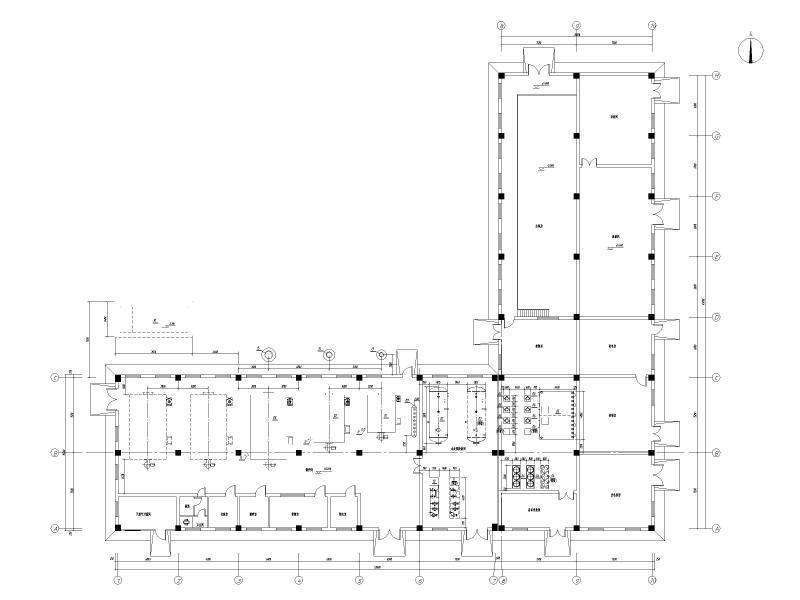

锅炉房设计施工图纸 - 1 -

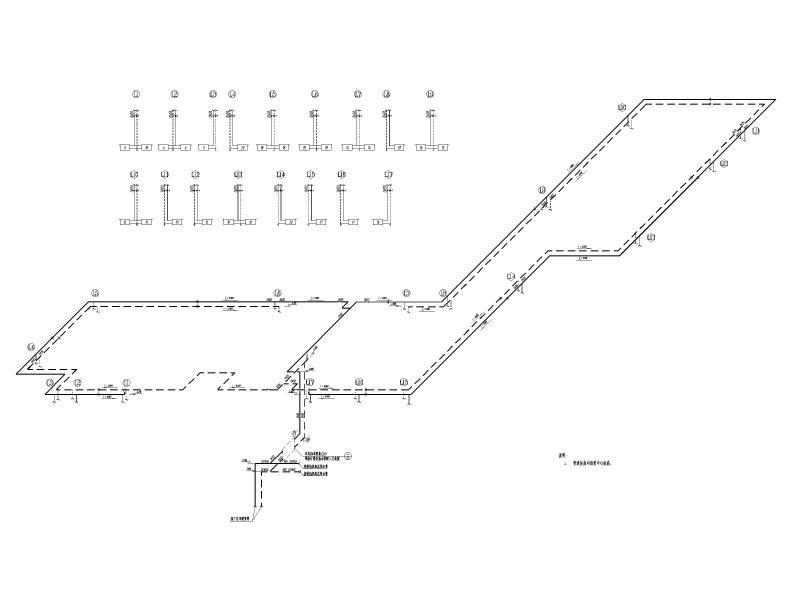

锅炉房设计施工图纸 - 2 -

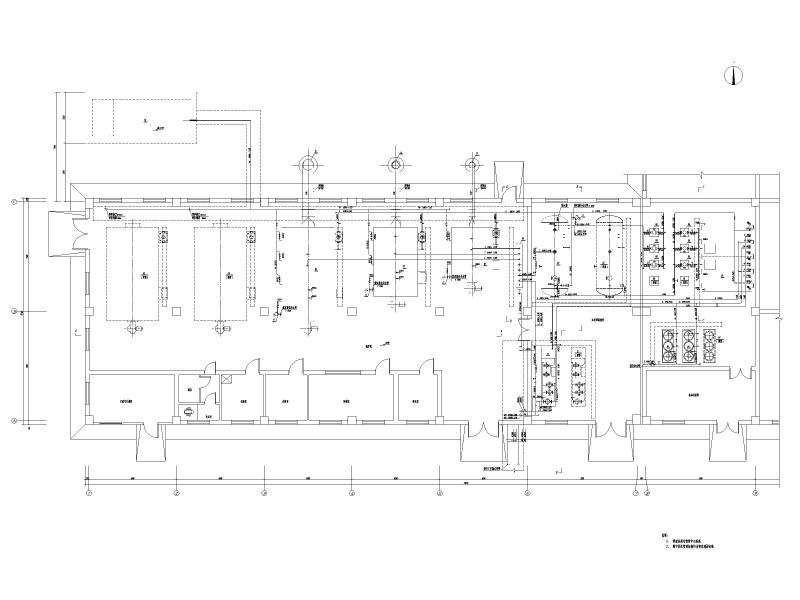

锅炉房设计施工图纸 - 3 -

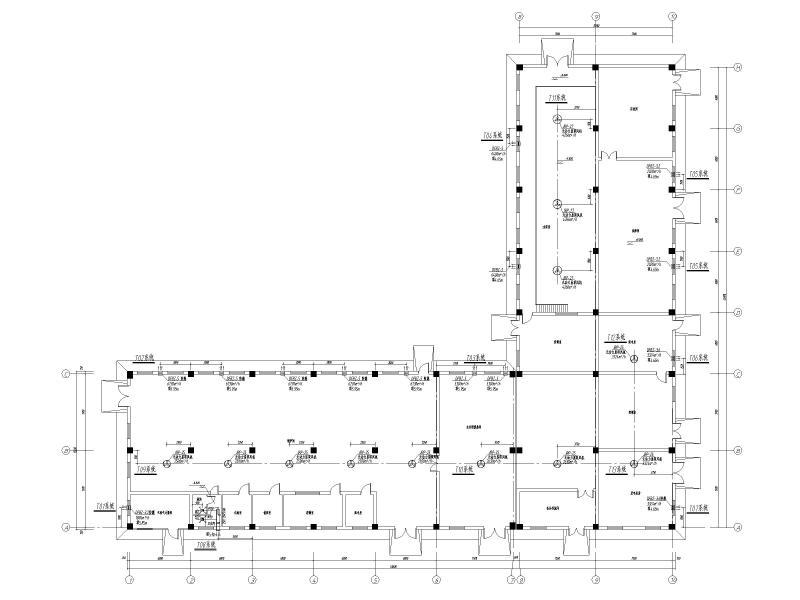

锅炉房设计施工图纸 - 4 -

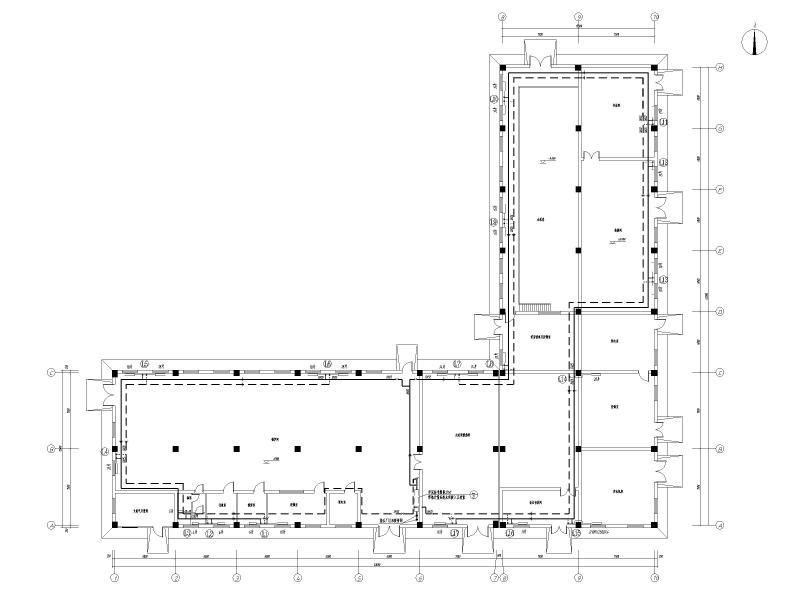

锅炉房设计施工图纸 - 5 -
锅炉房设计施工图纸 - 6 -
锅炉房设计施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：3.19 MB
- 收藏次数：0
-
文件名称：
附件-996975957780588689.zip
