5层丙类厂房建筑结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：1814.25平方米
• 建筑高度：20.920米
• 建筑层数：5

附件详情

该资料为：[中山]某丙类厂房建筑结构施工图
工程建筑面积约为：1814.25平方米
建筑设计结构形式为：框架结构
层数为：五层
高度为：20.920米
这份参考资料包括：
建筑：建筑设计总说明，各层建筑平面，立面，剖面图， 楼梯详图 ，门窗表，部分 节点详图 。
结构：结构设计总说明，基础平面图，结构层墙柱轴线定位及截面变化图，柱截面配筋图，各层配筋图，各层顶板图，大样详图，楼梯详图。
共计22张图纸。
设计功能包括：展示厅，车间，卫生间。

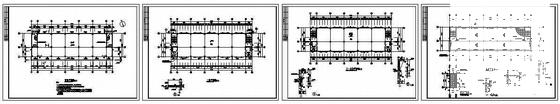

第 1 张图

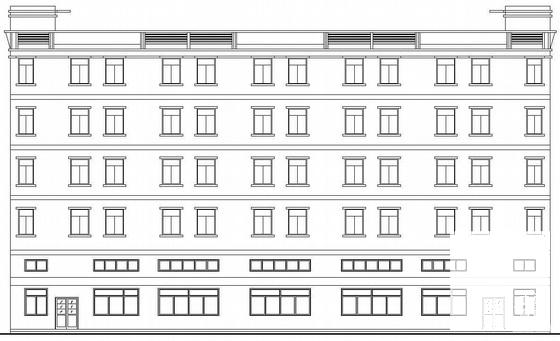

第 2 张图

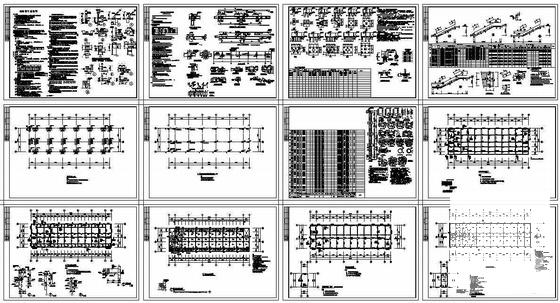

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
