南方花园16层给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统
- 供水设备：水池
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：厨房,卫生间
附件详情
- 图例、设备明细表及其使用标准资料目录
- 生活给水系统原理图、消火栓系统原理图
- 污水系统原理图（一）
- 空调冷凝水系统原理图
- 雨水系统原理图
- 首层给排水、消防平面图
- 屋顶给排水、消防平面图 屋顶水箱详图及其剖面图
- 卫生间详图及其系统图
附件详情
南方某著名设计院的图纸，非常精细，首发！图纸出于近代.09
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

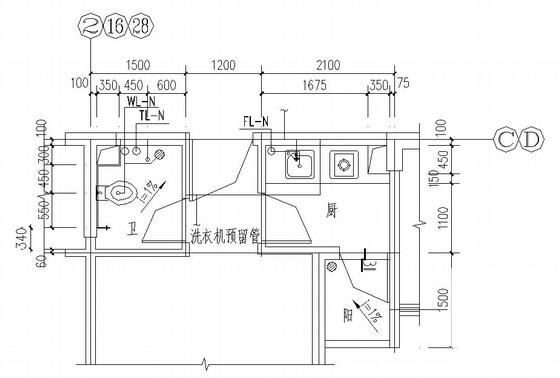

给排水施工图纸 - 1 -

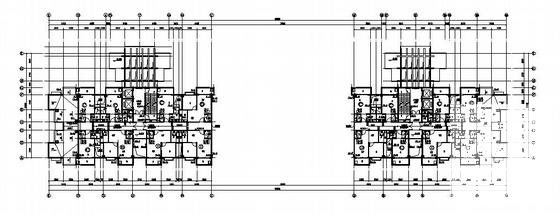

给排水施工图纸 - 2 -

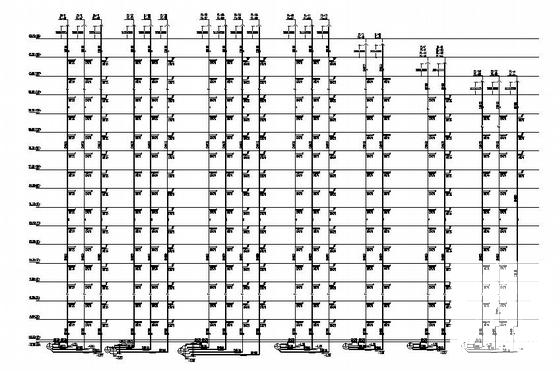

给排水施工图纸 - 3 -

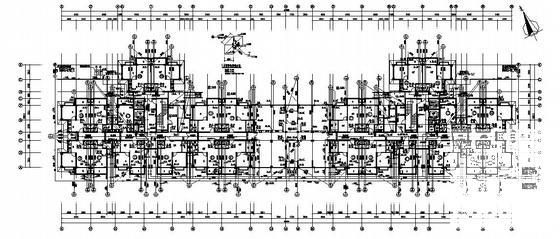

给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.69 MB
- 收藏次数：0
-
文件名称：
附件-995860679080985095086.rar
给排水施工图纸下载
