11层花园17号住宅楼给排水CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
附件详情
- P-01 设计说明 资料目录 主要设备材料表
- P-02 架空层给排水平面图
- P-03 一层给排水平面图
- P-04 二层给排水平面图
- P-05 三层给排水平面图
- P-06 四层给排水平面图
- P-07 五~九层给排水平面图
- P-08 十层给排水平面图
- P-09 十一层给排水平面图
- P-10 阁楼层给排水平面图
- P-11 机房层给排水平面图
- P-12 1~5#集水坑剖面图 给水系统图
- P-13 消火栓系统图
- P-14 排水系统图
- P-15 阳台、空调排水系统图
- 审图意见回复单
附件详情
该项目按二类
居住建筑设计
。室内消防用水量10L/S，室外消防用水量15L/S。
该小区采用区域集中
消防系统
。室外消防由市政环状管网提供。15#楼屋顶上设置18m 消防水箱一只。架空层里集中设置消防泵房、水池，提供室内消防用水要求，并预留后期人防喷淋用水量。据高规7.3.4条不供消防车取水的消防水池可不设置取水口。消防水泵接合室外设置。
该项目主要包括生活给排水系统及消火栓系统。
这份参考资料主要包括：1.设计说明 资料目录 主要设备材料表 2.架空层~机房层给排水平面图 3.各系统图 4.1~5#集水坑剖面图 等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

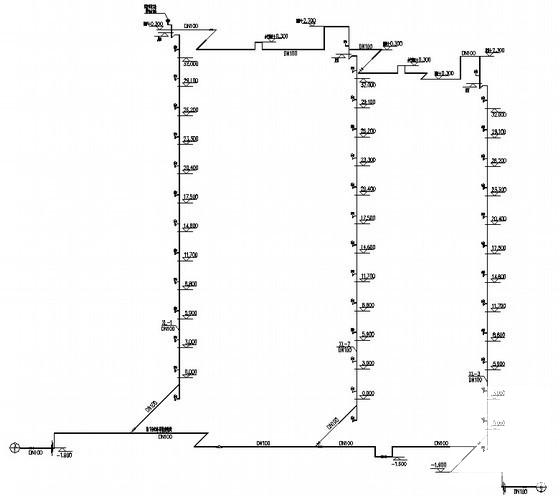

住宅楼给排水施工图 - 1 -

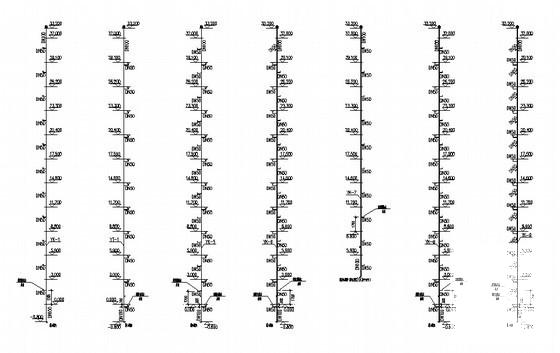

住宅楼给排水施工图 - 2 -

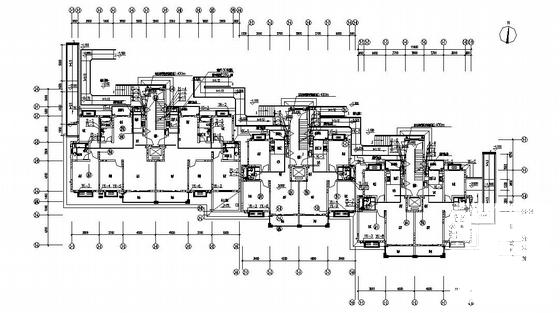

住宅楼给排水施工图 - 3 -

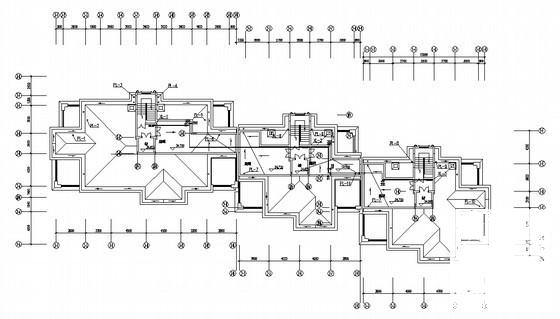

住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
