南方城市4层中小型综合医院楼设计

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：13张
• 建筑高度：13.80m
• 地上层数：4层
• 设计效果图：无

附件详情

该资料为南方某市中小型综合医院楼设计
工程建筑建筑设计结构形式为：框架结构、层数为： 4层、高度为： 13.80米、屋顶形式：平屋顶
这份参考资料包括图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图等，共13张图纸
设计功能包括：某市某小区医院是一所集门诊，急诊，住院等功能为一体的中小型综合医院。该医院综合楼满足日新月异的现代医疗技术不断发展的需要，从总平面布局，平面功能，流线组织，设备系统等方面做了合理的较经济的设计。
）功能分区：该工程主体四层
、首层：主门厅、挂号室、病历室、候诊室（按不同的候诊方式进行面积分配）、各医疗科室、门诊办公室、接待室、公用卫生间、杂用室、中药房、西药房、划价收费处
、二层：候诊室、保健室、门诊化验室、公共卫生间、心电图室、超声波室、基础代谢室、光疗室、电疗室、激光室、
、三至四层：住院部病房及护士站等辅助用房
）交通组织及消防设计：
首层设门厅作为中心联系枢纽，南北东西各设出入口，供不同人员出入。主门厅内设一部病床电梯及双跑楼梯作为主要交通工具，住院部门厅侧设一部病床梯，兼做污物电梯
和消防电梯，东西两侧各设主疏散楼梯一部。

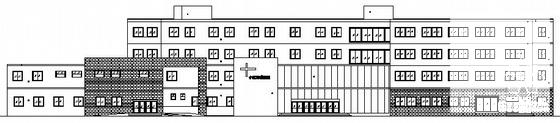

第 1 张图

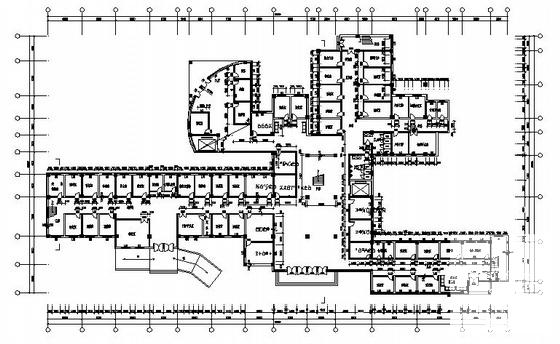

第 2 张图

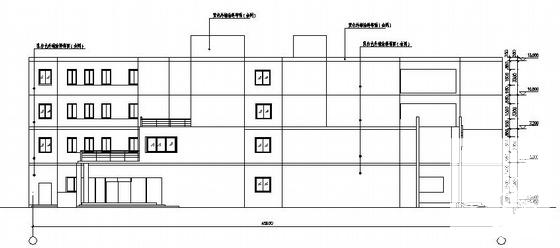

第 3 张图

第 4 张图

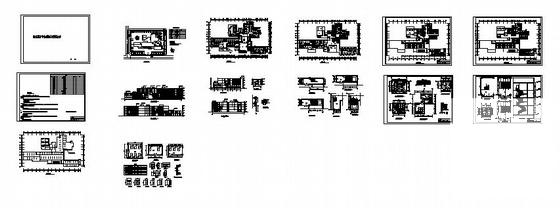

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
