9层医院综合楼电气设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计面积：15000平方米
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、高压配电系统图
• 三、低压配电系统图
• 四、竖向配电系统图
• 五、配电箱系统图
• 六、风机控制电路图
• 七、动力插座平面图
• 八、 照明平面图
• 九、屋面 防雷平面图

附件详情

该项目是某九层医院综合楼项目，地下一层主要为设备用房，地上一至八层为住院部，九层为手术部；ICU病房及相关辅助用房。属一类高层建筑。总建筑面积约为15000平方米，，建筑总高：36.9米。
电气设计包含10/0.4KV变配电、照明、插座、自控系统、防雷接地等。

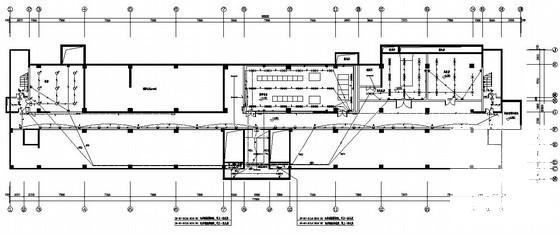

第 1 张图

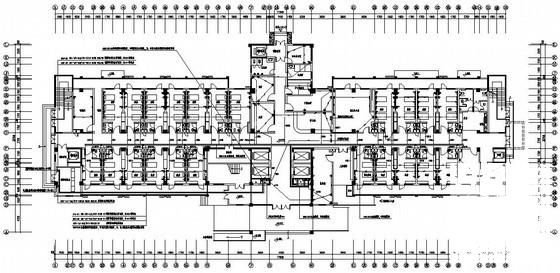

第 2 张图

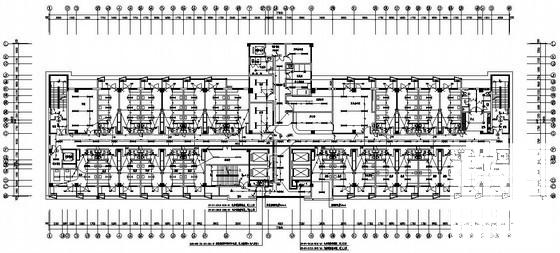

第 3 张图

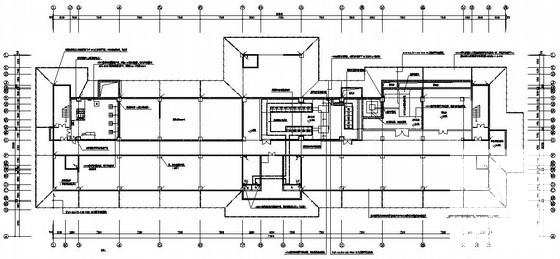

第 4 张图
