解放军医院给排水CAD施工图纸(dwg)

kangkang · 发表于 2020-8-24 20:31:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

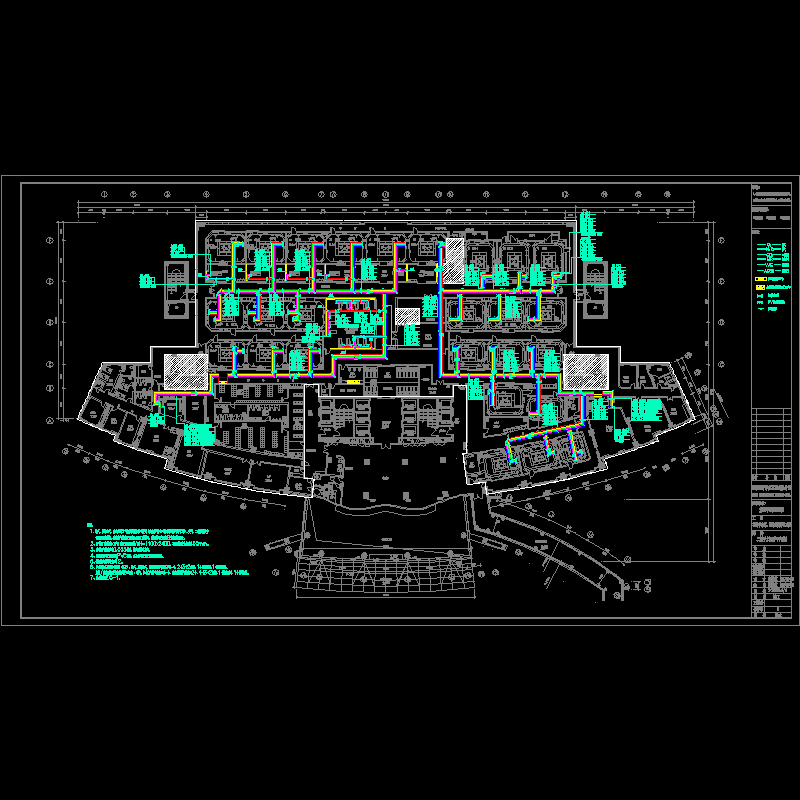

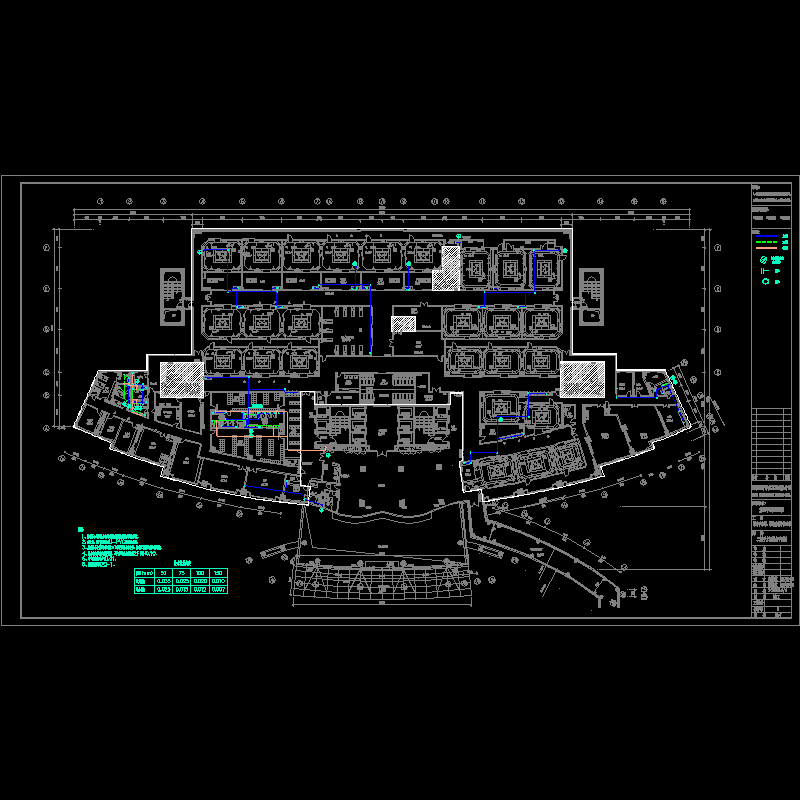

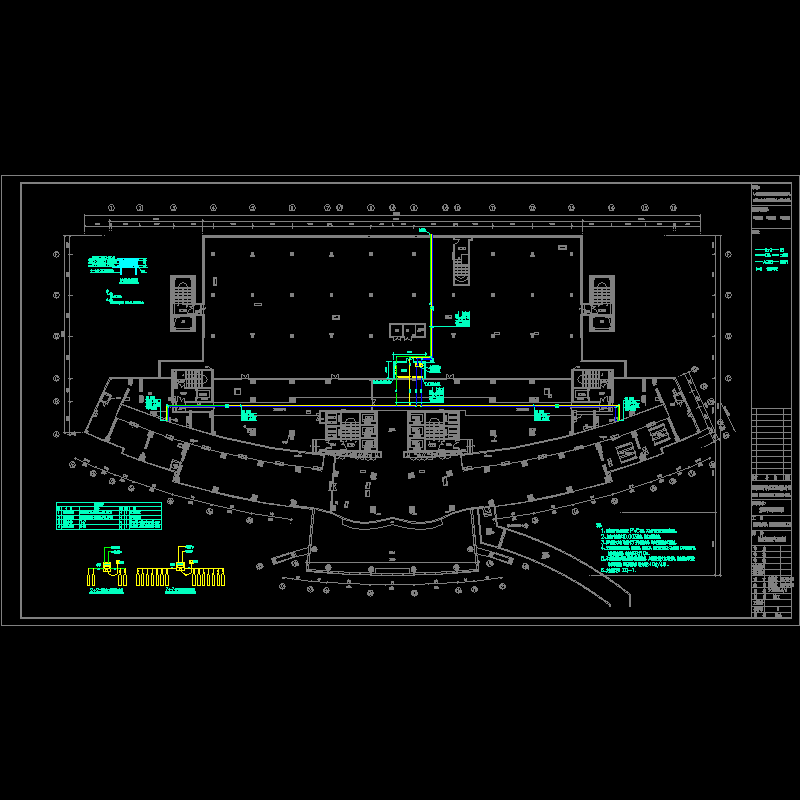

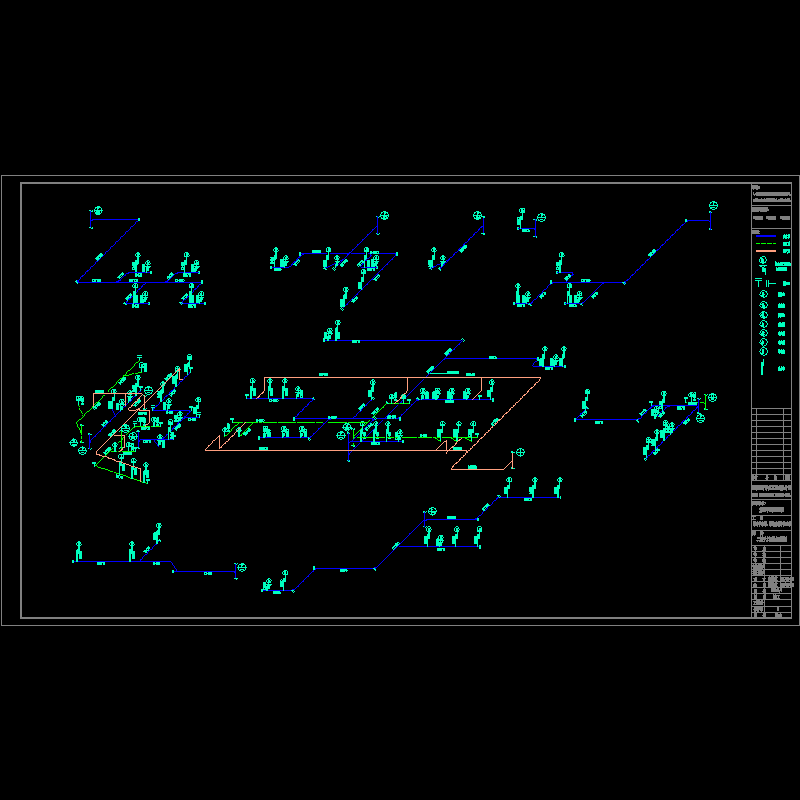

二层手术部、二十一层洁净病房的医疗气体及给排水设计，设备夹层医疗气体设计。

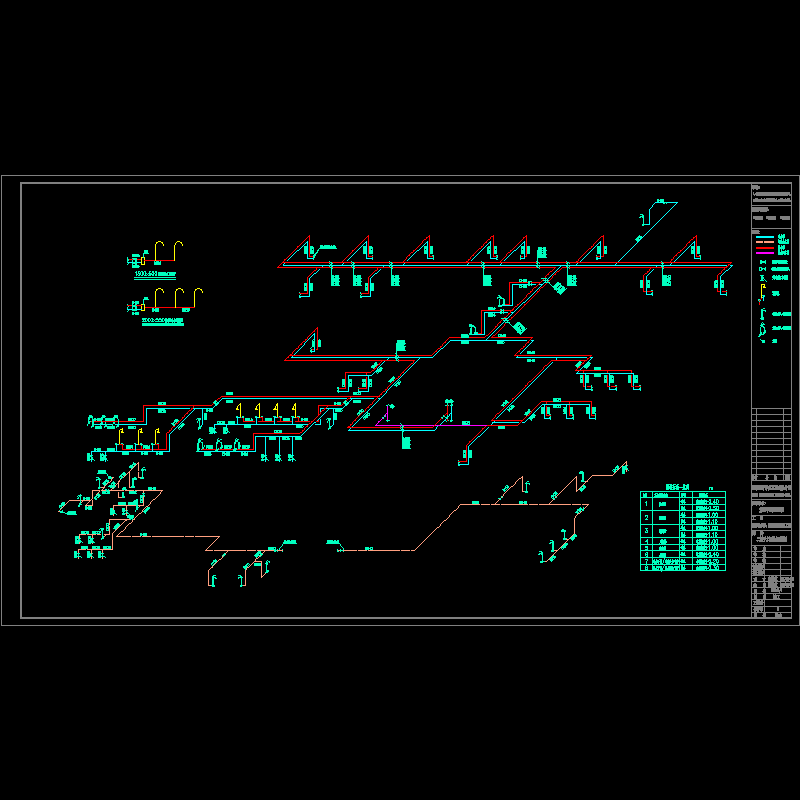

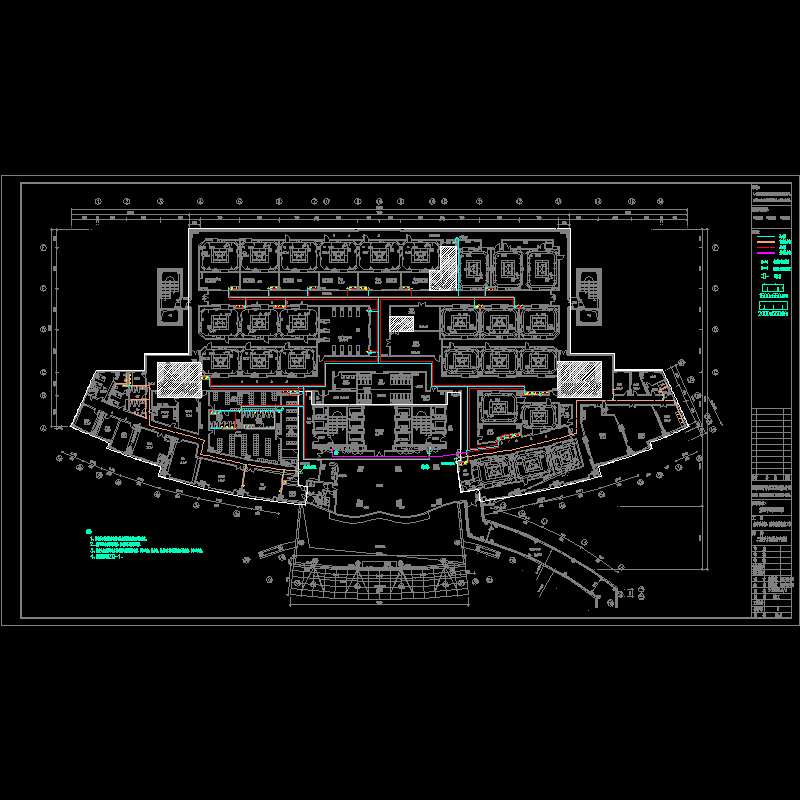

〈一〉医疗气体
1、手术室均配置设6气：氧气、笑气、二氧化碳、压缩空气、真空吸引、麻醉废气排放。复苏/麻醉准备室、准备间、洁净病房、急救室设3气：氧气、压缩空气、真空吸引。
2、氧气、压缩空气、真空吸引3气接自本层院方医气管井（应由供气中心气站单独引管供手术部）。笑气、二氧化碳接自设备层汇流排间。麻醉废气排放泵设在设备
层汇流排间，其控制开关设在手术室控制面板上。
3、气体管道必须先通过本层的医气阀门箱后才可进入手术室、ICU及功能房；手术室设声、光报警信号，监控各种医气超、欠压情况；医气报警系统控制面板设在中控室易于工作人员监控处。
4、除麻醉废气采用高强度PVC管外，其余医气管道采用脱脂紫铜管；PVC管采用承插粘接，铜管连接采用银焊。
5、手术室管径设置：除注明外，麻醉废气室内支管为de25，氧气、笑气、二氧化碳、压缩空气室内支管均为12，真空吸引室内支管为15。
6、管道穿墙壁应敷设在套管内，套管内的管段不得有焊缝，管道与套管之间应采用不燃性密封材料封口，做法参见《建筑安装工程施工图集》PS4-8。
7、医用气体管路、阀门、仪表安装前应清洗内部并进行脱脂处理，用无油压缩空气或氮气吹净。
8、医气输出口采用插拨式快速接头，且各种接头互不通用。
9、进入手术室的医气管道必须接地，其接地电阻小于等于4Ω。
10、为便于检查气体管路的种类，在各配管的主要地方要做好色环标志，且在管道分支等处用异色箭头表示气体的流动方向。
11、医疗气体配管与其它管道之间应符合GB50030-91《氧气站设计规范》及GB50029-2003《压缩空气站设计规范》的要求。
