4层框架结构人民医院传染科楼结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平米
• 雪压：0.45kN/平米
• 参考图纸：15张
• 图纸年代：近代

该项目是某人民医院传染科楼项目，地上4层，框架结构，建筑高度为16.200m，采用天然基础，基础采用独立基础 基础拉梁，基础设计等级为丙级，7度设防。
该资料包含：结构设计说明，梁、板、柱图，基础图等共计15张图。
出图时间：2014年10月。

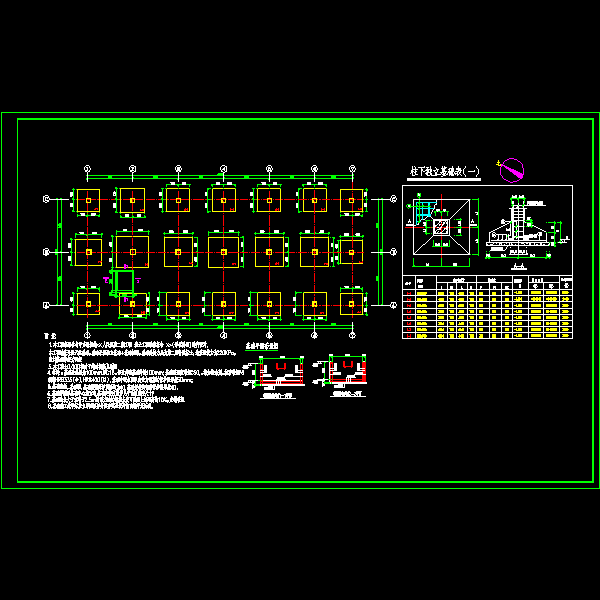

传染科基础(v01).dwg

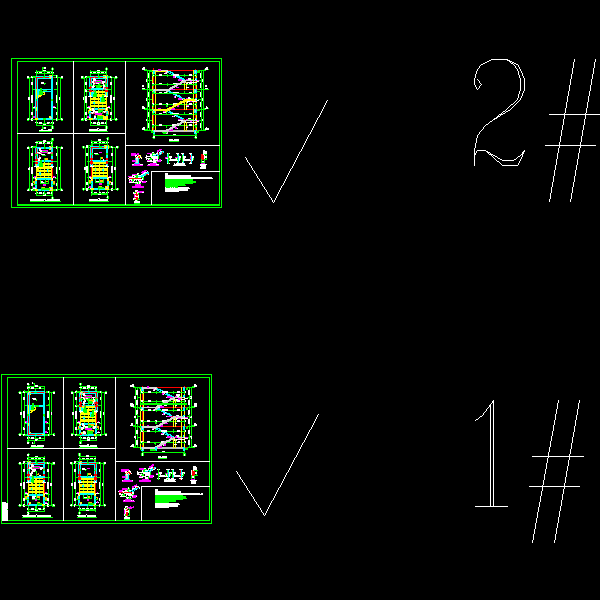

传染科病房楼楼梯结构详图(v01).dwg

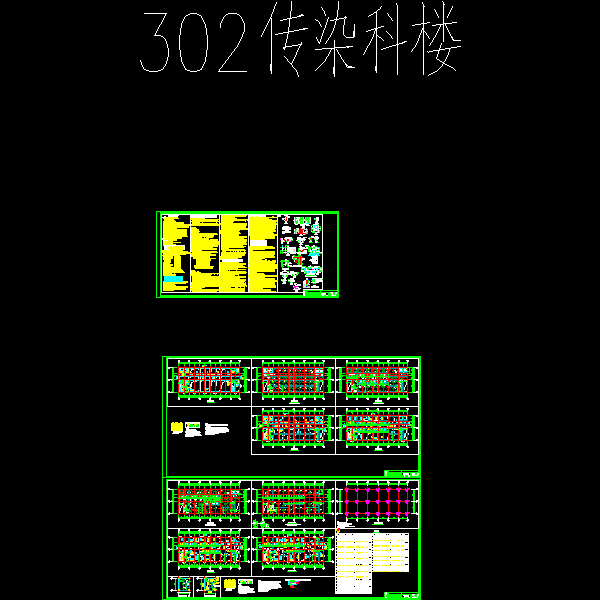

传染科结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
