一份80米综合楼给排水及消防CAD施工图纸（大院作品）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 设计说明及图例
• 主要设备表
• 生活给水及冷却循环水补水系统原理图
• 中水回用水及直饮水系统原理图
• 消防栓给水系统原理图
• 自动喷水给水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 给排水平面图
• 给水排水设计图

附件详情

一、项目概要：
该建筑高80米综合楼。
二、设计范围：
1、该资料范围包括建筑红线以内的室内外给排水管道及消防管道等设计。
2、本套设计图纸为室内给水排水及消防设计。
3、直饮水站房我院提供设计要求，承包商负责二次设计，并负责安装、调试、试运转、验收等。
4、特殊 消防系统 ：FM200气体灭火系统、由专业消防工程设计公司负责详细设计。该资料仅预留钢瓶间，并预留电信号控制线及土建预留安装泄压阀位置。
5、厨房予留上、下水总管，由厨具公司负责二次设计。
6、由外单位配合设计的内容，需满足我院提供的技术参数和设计要求。
三、系统：
该项目设有生活给水系统、直饮水系统、生活热水系统、中水回用水系统、生活污水系统、雨水排水系统、屋面冷却水补水系统、消火栓给水系统、湿式自动喷水给水系统、预作用自动喷水灭火系统。
共53张。

给水设备 平面布置图

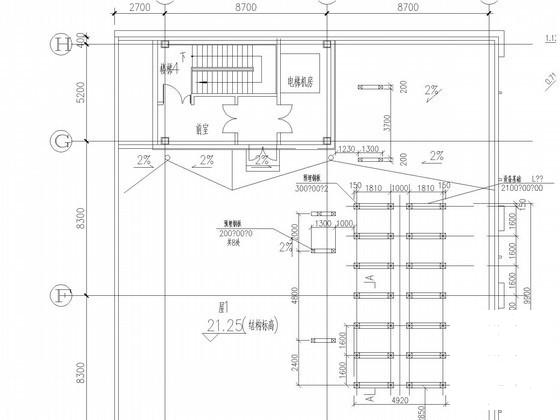

冷却塔基础平面图

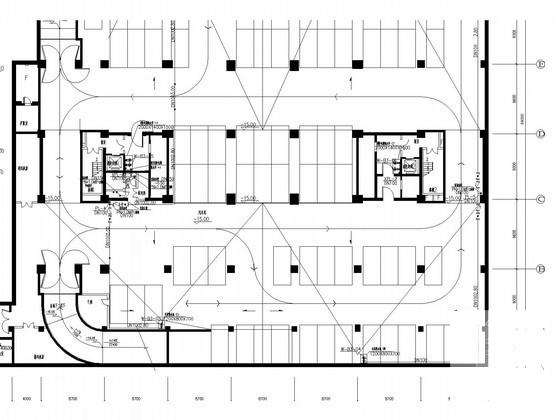

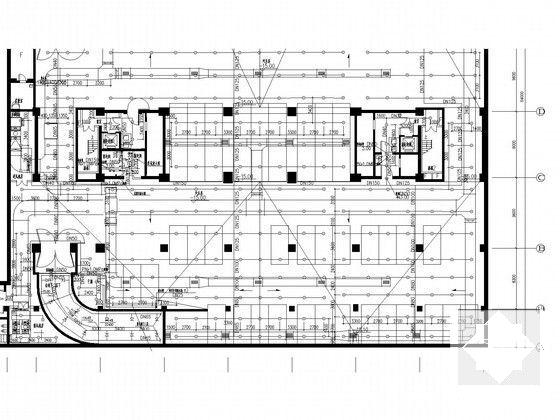

消防给水平面图

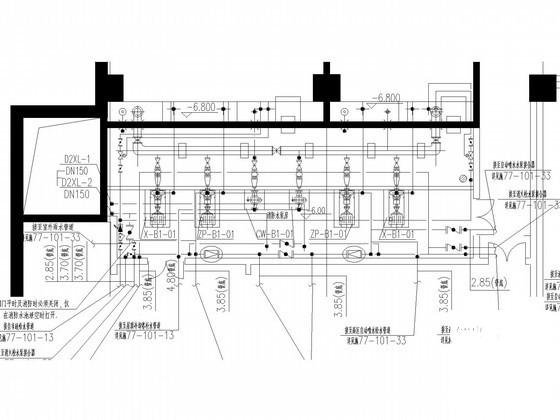

中水站房给水排水透视图

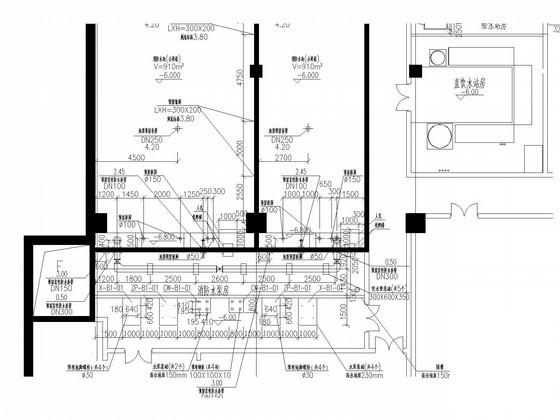

消防泵房给水排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
