一份3层综合实践基地生活楼给排水消防CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：多层建筑
• 建筑设计面积：9942.36平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 项目所在地：湖南

附件详情

• 给排水图例

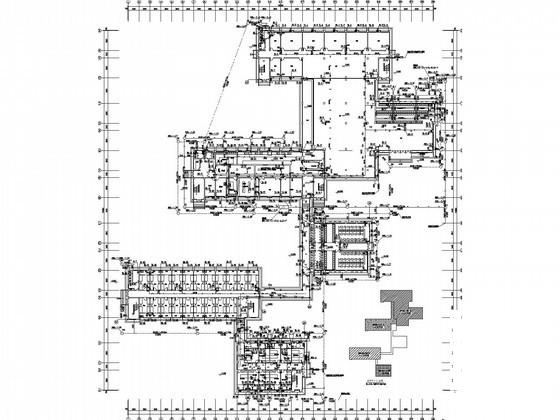

• 给排水及消防平面图
• 给排水系统图
• 消火栓系统图
• 太阳能及热泵联合热水供水系统图
• 给排大样图

附件详情

建筑占地面积3863.87平方米，总建筑面积9942.36平方米。建筑层数地上3层，建筑高度12米。设计内容包括：给水系统、排水系统、灭火器设置、消火栓系统。
，共11张。

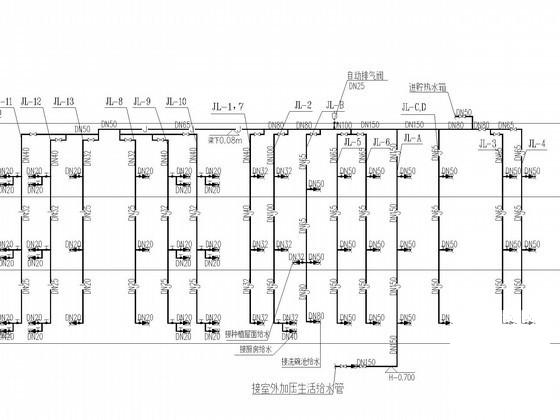

给水系统图

太阳能系统图

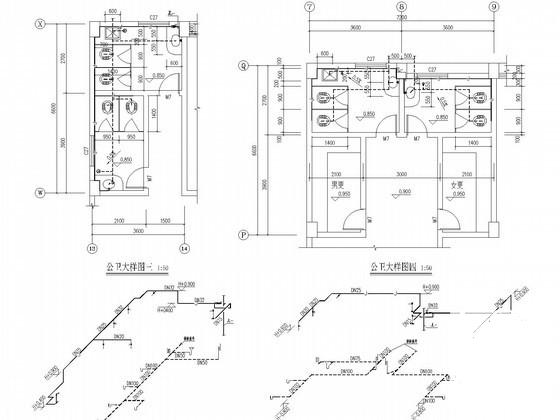

卫生间系统大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
