一份4层小学建筑群给排水消防CAD施工图纸（雨水收集）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 设计年代：近代
• 排水设计：雨水系统
• 特殊系统：雨水回收,雨水利用
• 项目所在地：湖南

附件详情

• 给排水设计施工说明

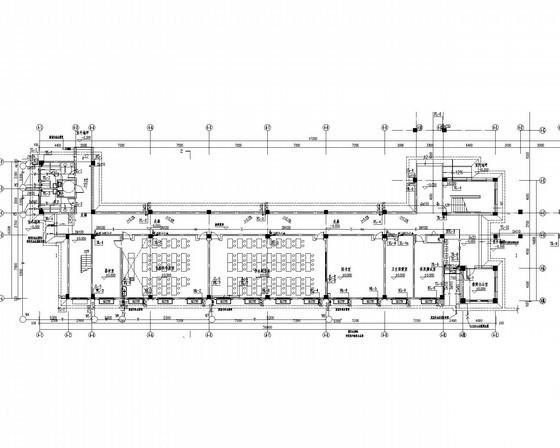

• 给排水平面图
• 排水系统图
• 卫生间大样图
• 消火栓系统原理图
• 排水系统原理图
• 雨水综合利用系统设计说明

附件详情

该项目总建筑面积14858.58m2，建筑基地面积3772.34m2。行政综合楼地下一层，地上四层，其中地下面积：1949.56m2, 建筑层数为4层，建筑高度17.2m。体艺教学楼建筑层数为4层，建筑高度16.90m；教学楼建筑层数为4层，建筑高度16.9m。食堂、风雨操场建筑层数为4层，建筑高度23.4m。该项目为多层公共建筑，建筑耐火等级为二级,设计合理使用年限为50年。该资料范围包括 用地红线 以内的室外给水排水、消防等管道系统。
，共46张

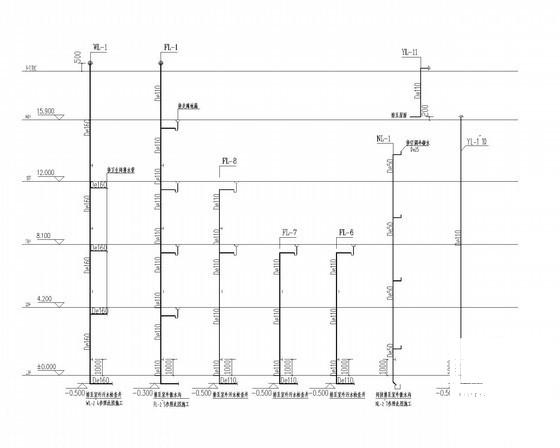

排水系统原理图

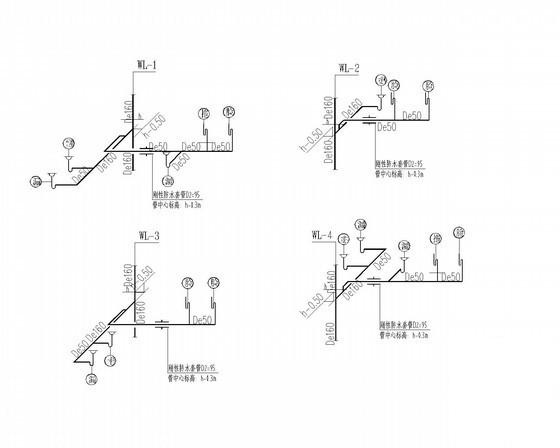

卫生间大样图

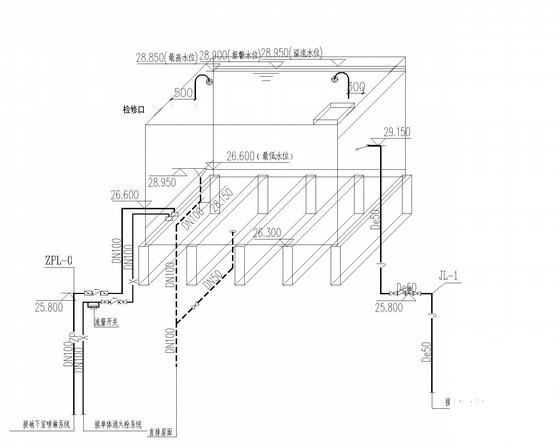

屋顶水箱系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
