一份制药厂建筑群给排水工艺CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：78张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统,纯水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：35
• 消火栓用水量室内(L/S)：10
• 大样节点：泵房,卫生间
• 项目所在地：湖南

附件详情

• 给排水平面图
• 室内消火栓给水管道系统图
• 室内给排水管道系统图
• 雨水管道系统图
• 泵房剖面图
• 消防水池平面及剖面图
• 室内消火栓给水管道系统图
• 泵房消火栓管道系统图
• 雨水、冷凝水管道系统图
• 卫生间大样图
• 循环冷却水管道系统图
• 施工图工艺设计说明及首页图
• 带控制点工艺流程图
• 制纯化水系统工艺流程图及车间技术要求
• 设备 平面布置图 及设备进场路线图
• 纯化管道系统图

附件详情

设计范围：建筑物内生活给水系统，排水系统，建筑物内消火栓给水系统，建筑灭火器配置。
，共78张。

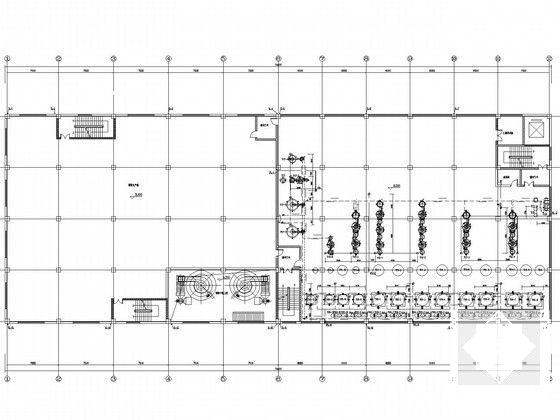

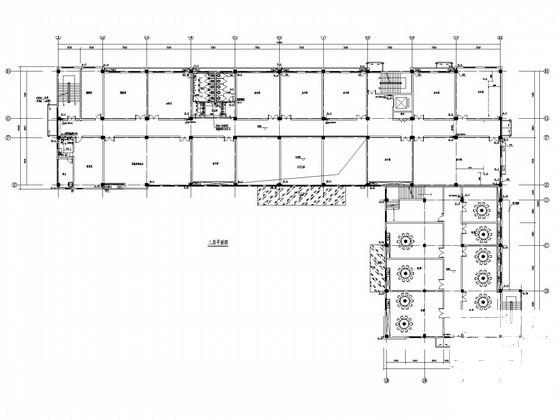

给排水平面图

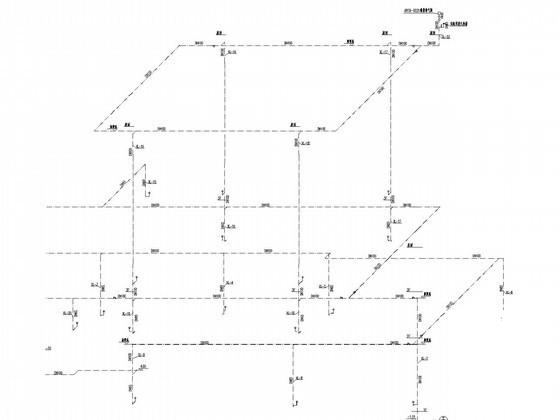

排水系统图

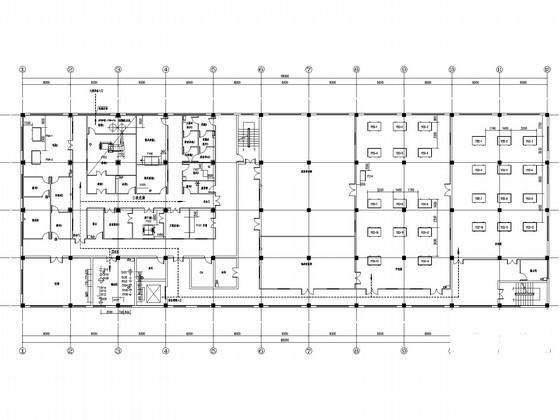

循环冷却水平面图

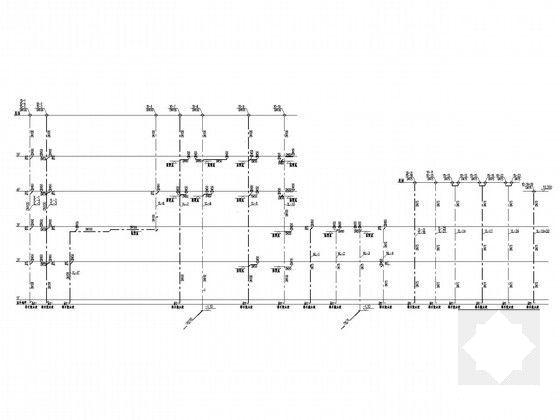

雨水、冷凝水系统图

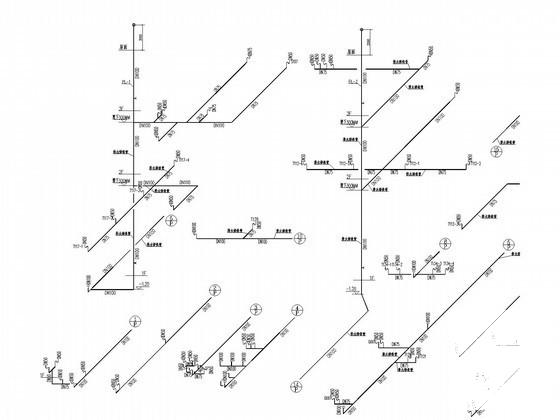

室内消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
