一份科技公司新建厂区建筑群建筑设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：重庆
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑地上层数：4层
• 设计效果图：无

附件详情

1、该项目为重庆xx技发展有限公司新建厂区项目包括：1#技术研发中心、2#-8#生产厂房、9#值班室,总建筑面积67947.74平方米。1#楼、3#-8#楼为钢筋砼框架结构，2#楼为轻钢结构，9#楼为砖混结构。
2、该项目屋面防水等级为二级，建筑耐火等级二级,生产厂房火灾危险等级均为丁类，工程抗震设防烈度为6度。
3、本建筑的合理使用年限为50年。

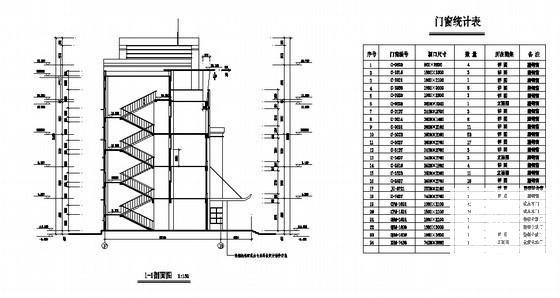

剖面

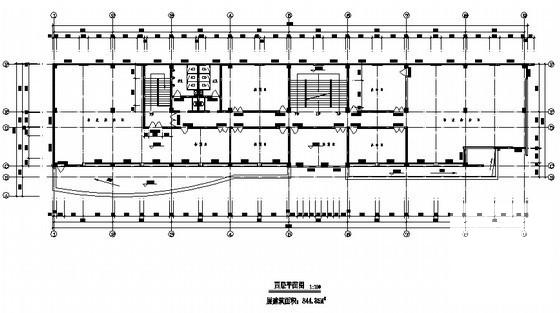

平面

2号厂房

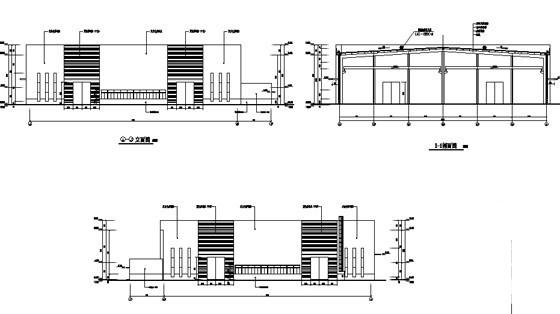

3号厂房

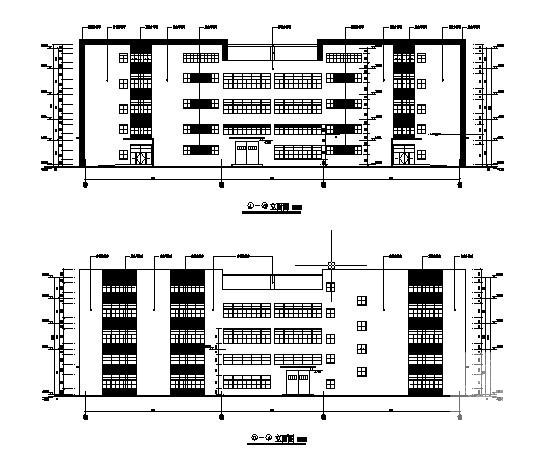

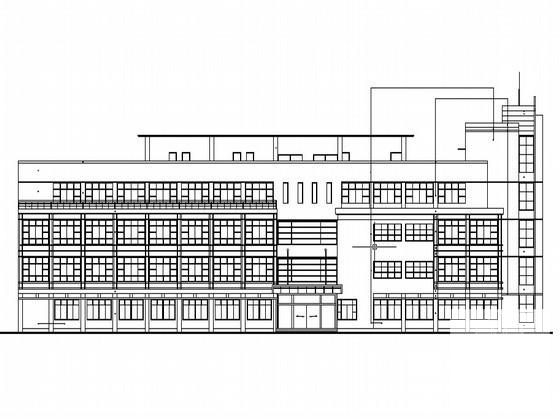

背立面图
