3层综合商业建筑群（仿古建筑）建筑设计CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“线”型
• 建筑类别：低层商业街
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：上海
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：2242平方米
• 占地面积：710平方米
• 地上层数：3层
• 设计效果图：无

附件详情

[青浦区青浦城]某综合商业建筑群（仿古建筑）建筑设计施工图



该项目位于青浦区青浦城内,整个工程是一综合商业建筑群,建筑总平面由上海xxxx班建筑设计事务所设计,本项目A2楼为其中之一.其位置紧靠青浦名园"曲水院"西侧,为仿古建筑,其门窗墙头屋面均为中国古典传统做法.其观景阁为中国古典传统做法.全木结构架为清制小式.该项目主结构为三层钢筋混凝土框架结构,木结构小青瓦屋顶.一层面积为710平方米,二层面积为798平方米,三层面积为734平方米,总建筑面积为2242平方米. 室内地坪设计标高?0.000相当于绝对标高4,850M,室内外高差为450;耐火等级:二级;建筑使用年限:50年;屋面防水等级:三级.

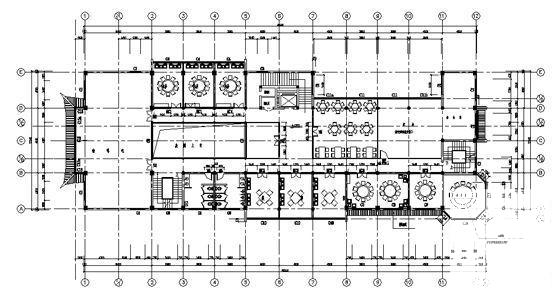

二层平面图

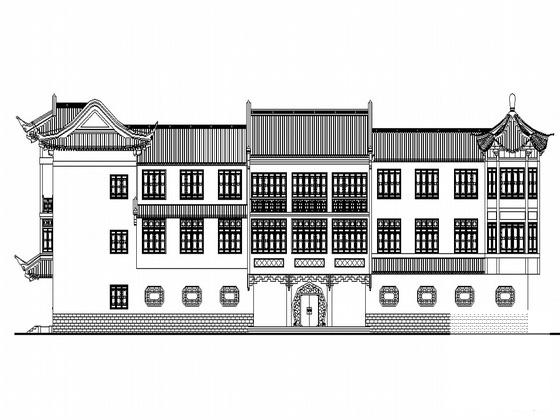

东立面图

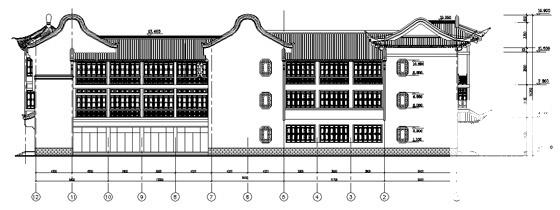

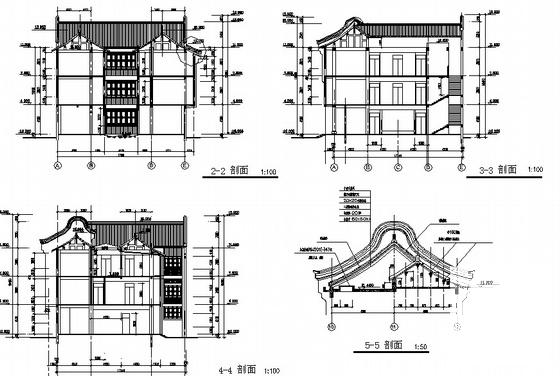

侧 剖立面图

屋顶平面图

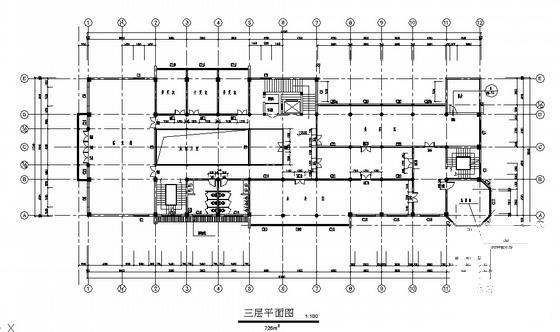

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
