• 商业聚合形态：“线”型
• 建筑类别：低层商业街
• 建筑高度：多层建筑
• 图纸设计深度 ：方案（初设图）
• 项目地址：陕西
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：40097.83平方米
• 用地面积：23245.92平方米
• 容积率：1.72平方米
• 建筑密度：43%
• 地上层数：4层
• 效果图：无
• 机动车辆停车位：20个

附件详情

该工程位于陕西省某县城，县城南片区拆迁改造方案设计，拆迁后将原址重建商业仿古街道，街道北边设置钟鼓楼，街道南边设置城楼。12栋栋新建建筑分别沿街布置。沿街部分建筑均是2-4层.
总用地面积：23245.92平方米
总建筑面积：40097.83平方米
总占地面积：10160.98平方米
营业房建筑面积：7879.90平方米
营业房：168间
容积率：1.72
建筑密度：43%
停车位：20

剖面

平面

钟鼓楼南立面图

7栋西立面图

总图

第 1 张图

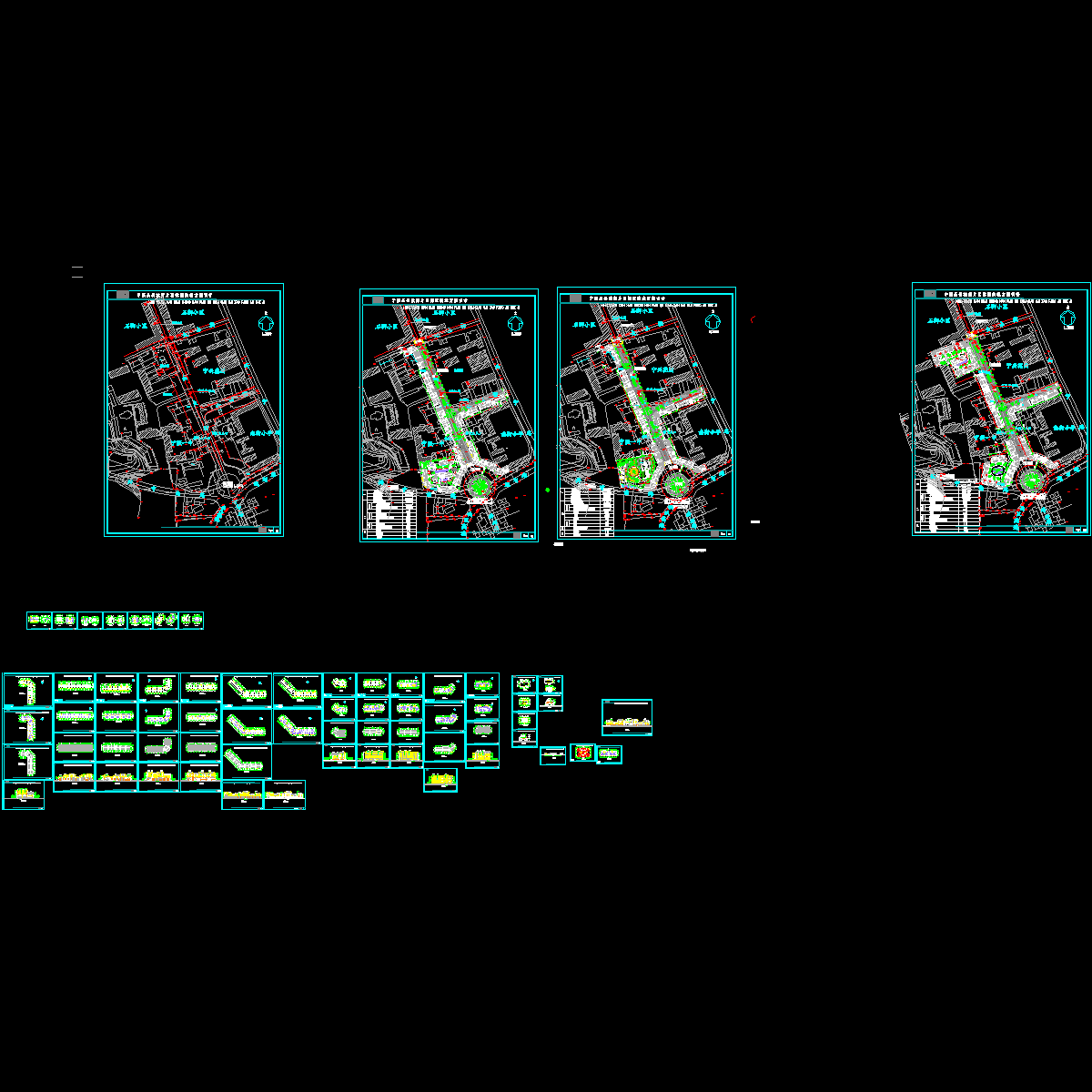

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
