一份18层住宅楼群给排水CAD施工图纸（冷凝水）(消火栓系统图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：44张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：辽宁

附件详情

• 给排水设计说明
• 给排水、消防平面图
• 加压低区给水系统
• 加压高区给水系统图
• 排水系统图
• 雨水排水及冷凝水排水系统图
• 消火栓系统图
• 管道沟槽大样图

附件详情

设计范围：给水系统，排水系统， 消防系统
，共44张。

管道沟槽大样图

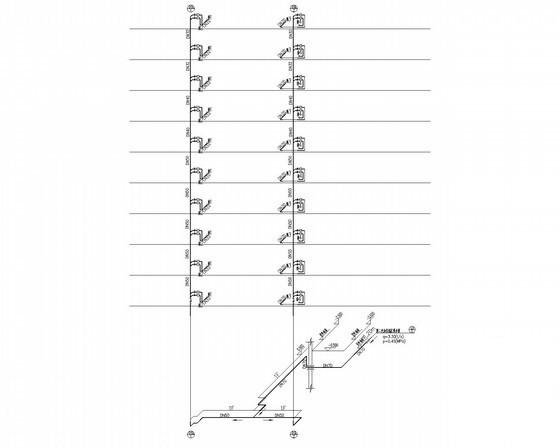

二次加压低区给水系统图

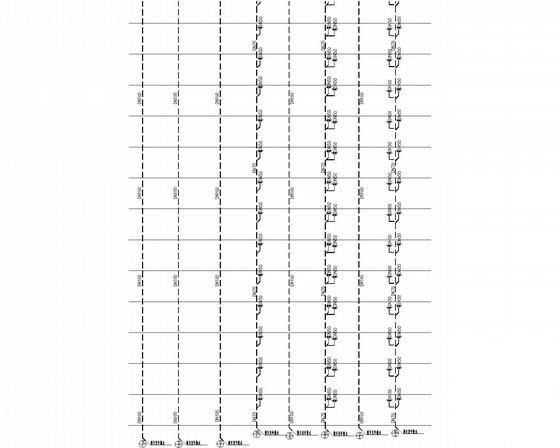

雨水排水及冷凝水排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
