19层住宅楼给排水CAD施工图纸(消火栓系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 排水设计：机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：雨污分流
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

建筑共十九层，一二层为商业网点的普通住宅。设计内容包括给水系统、排水系统、消火栓系统及喷淋系统。给水系统分三区：4层及以下采用市政管直接供水(市政水压0.25MPa);5F-11F(低区变频);12F-18F(高区变频)均采用市政给水->地下室生活水箱->变频设备->用水点下行上给的供水方式。雨、污严格分流。

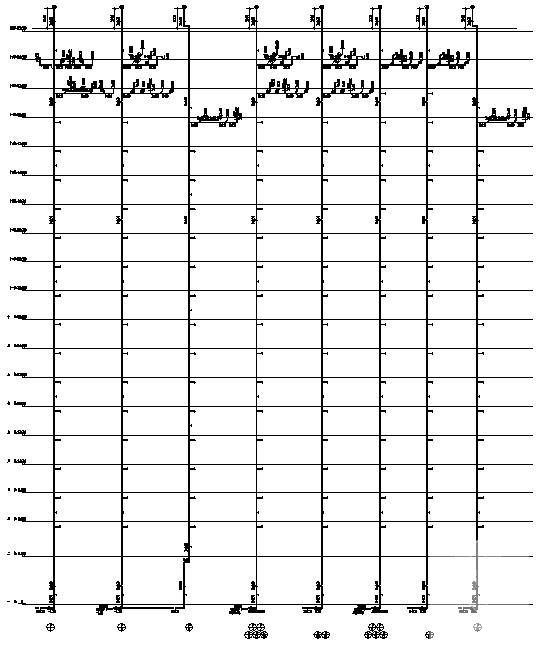

第 1 张图

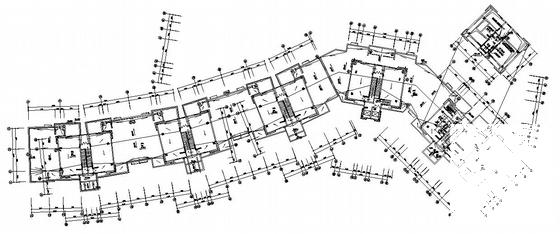

第 2 张图

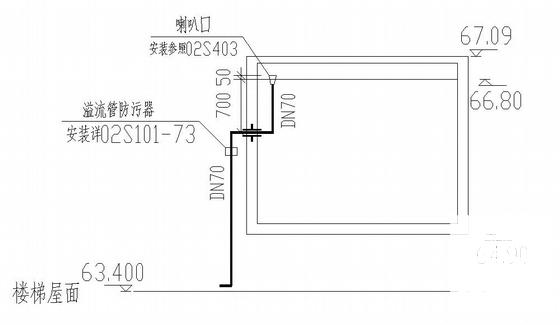

第 3 张图

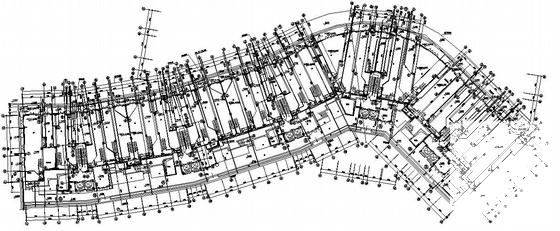

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
