附件设计说明：有
-
建筑类别：住宅,别墅
-
建筑高度类型：高层建筑
-
建筑设计面积：5070.8平方米
-
建筑地上层数：11层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：12张
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统
-
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废合流
-
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：10
-
特殊系统：太阳能热水系统
-
大样节点：厨房,卫生间,集水坑,阀门管件
-
热水供应方式：集中热水供应
-
项目所在地：山东
附件详情
-
资料目录
-
给排水设计说明
-
消火栓系统图
-

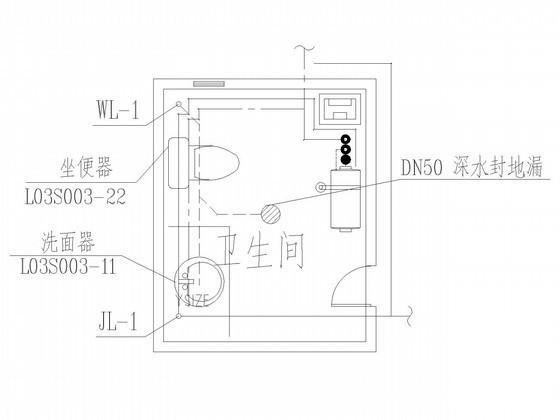

卫生间大样图
-

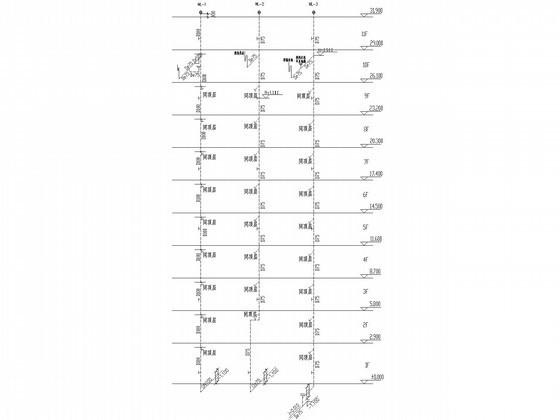

给水系统
-
空调冷凝水系统图
-
排水系统
-
太阳能热水系统图
-
给水系统
-
喷淋大样图
-
集水坑排水泵示意图
-

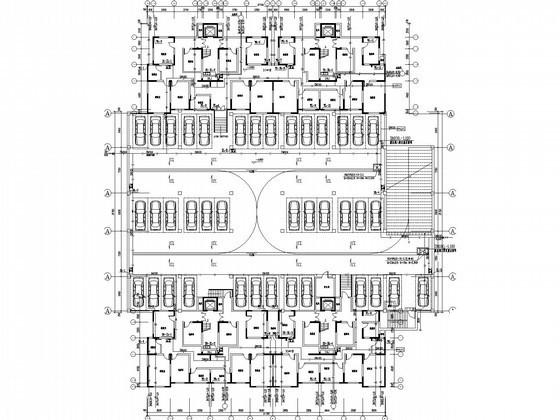

地下一层给排水和消火栓平面图
-

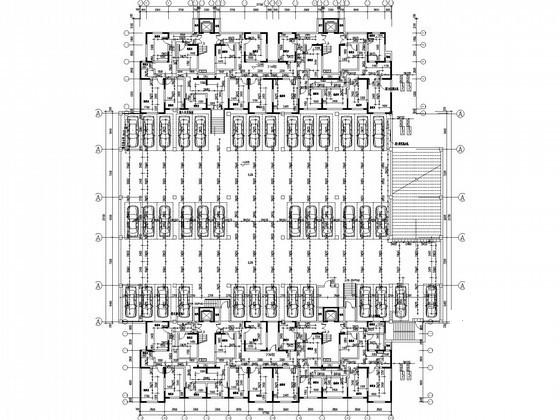

地下一层喷淋平面图
-
一层给排水及消火栓平面图
-
二层给排水及消火栓平面图
-
三至十层给排水及消火栓平面图
-
十一层给排水及消火栓平面图
附件详情
该项目位于山东，30#31#楼，该项目建筑占地面积618.3平方米，地上建筑面积约为5070.8平方米（其中储藏室面积为346.68平方米，商业面积为142.42平方米，标准层面积为451.6平方米），地下室平时功能为汽车库和储藏（戊类物品），建筑面积为2391.7平方米分别为450.8平方米（31#楼下）、楼下）、平方米（30#楼）、1483.3平方米（汽车库部分）。地下一层为三个防火分区，每个防火分区为一个防烟分区。建筑层数、高度地上11层，地下一层建筑高度32.05米地下室主楼下层高为3.0m,车库部分为3.6m建筑建筑设计结构形式为剪力墙结构结构安全等级为二级，设计使用年限为50年，抗震设防烈度为七度。
设计范围：该资料承担本建筑物的室内冷水、热水、排水及消防的施工图设计。
，共12张图。
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
