一份华润20层住宅楼给排水设计CAD施工图纸(太阳能热水系统)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：9389平方米
• 地上层数：20层
• 地下层数：3层
• 图纸设计深度：施工图
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水
• 供水分区：四区
• 排水体制：雨污分流
• 排水技术：压力排水
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统
• 热水供应方式：集中热水供应
• 项目地址：上海
• 设计说明：有

本图纸为 上海华润二十层住宅楼给排水设计施工图。

一.附件详情

本建筑为华润置地盐城橡树湾项目25#,建筑地下3层,地上20层,高度58.3m,建筑面积约9389.08m2,耐火等级为二级。

二.设计范围

1.该资料为单体设计,底层平面图中的管线设计至室外1.5米;室外给排水构筑物等在总图上确定。

2.设计范围:本建筑内的给水、排水和消防设计...

图片展示：

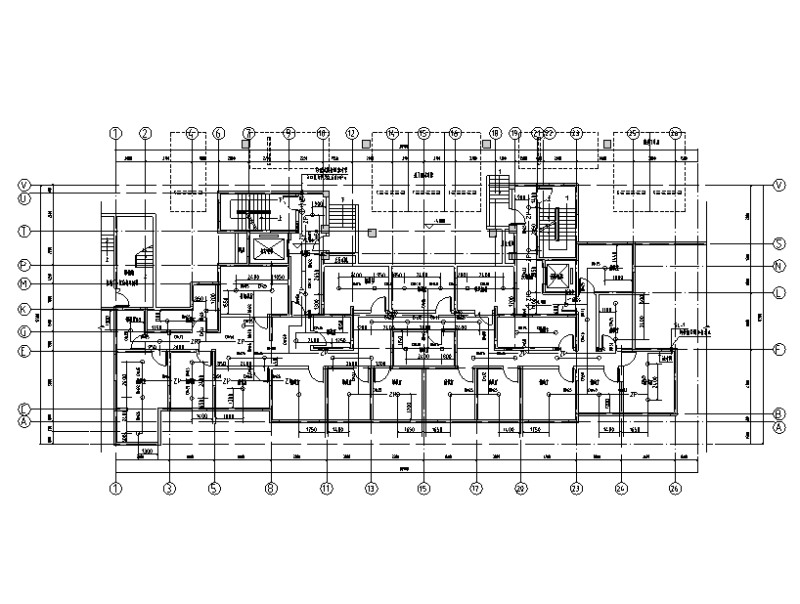

地下二层给排水平面图

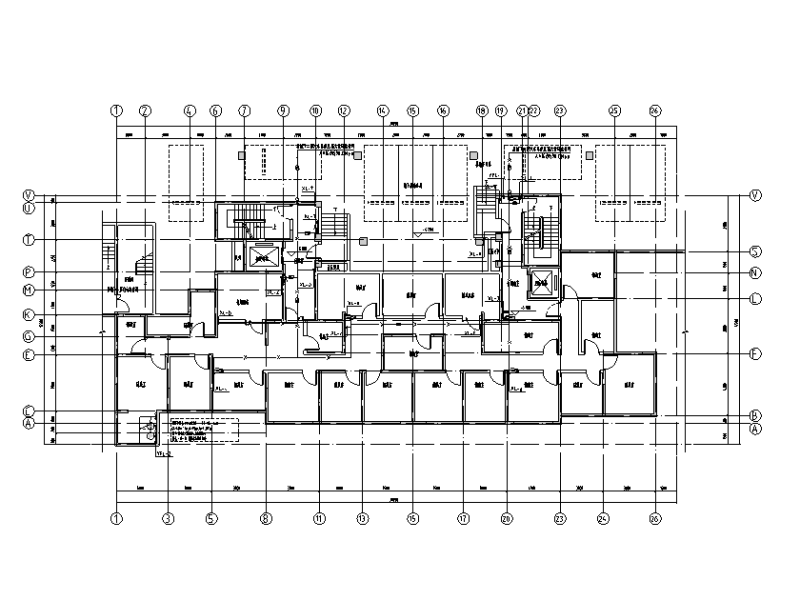

地下二层喷淋平面图

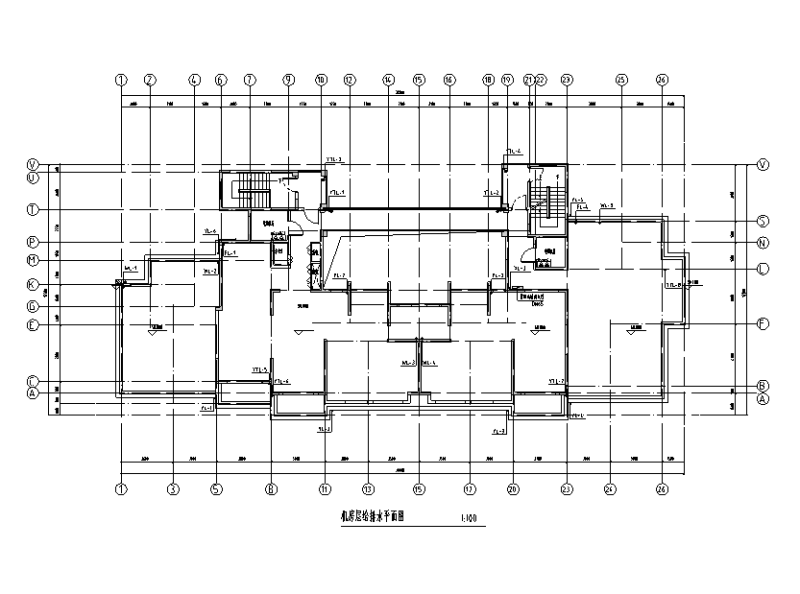

机房层给排水平面图

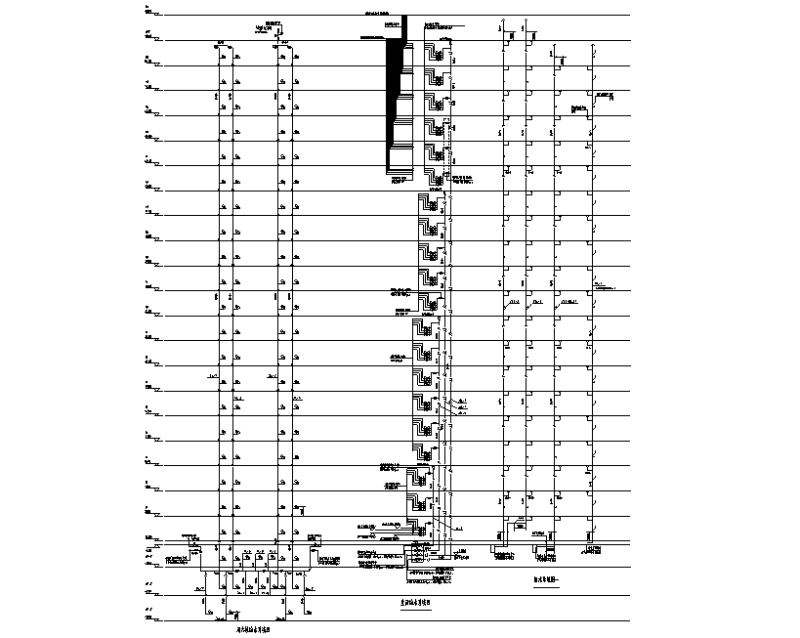

排水系统图

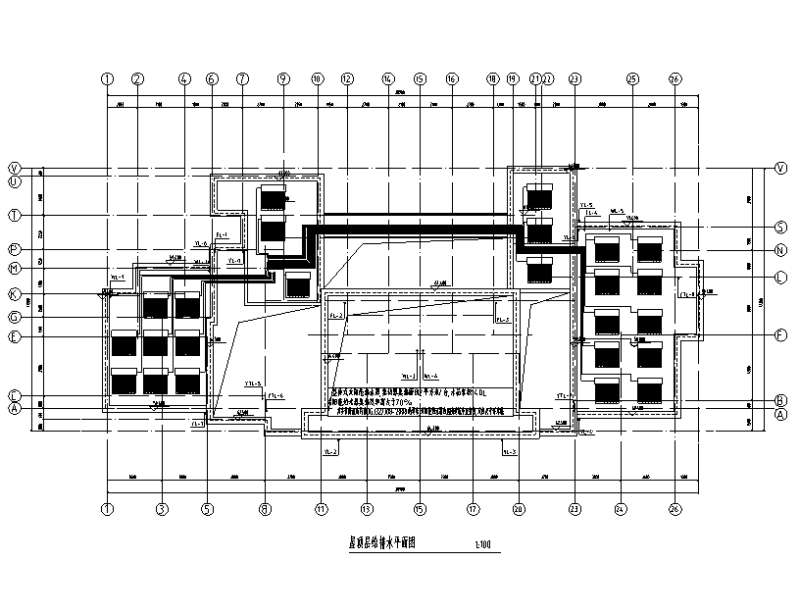

屋顶层给排水平面图

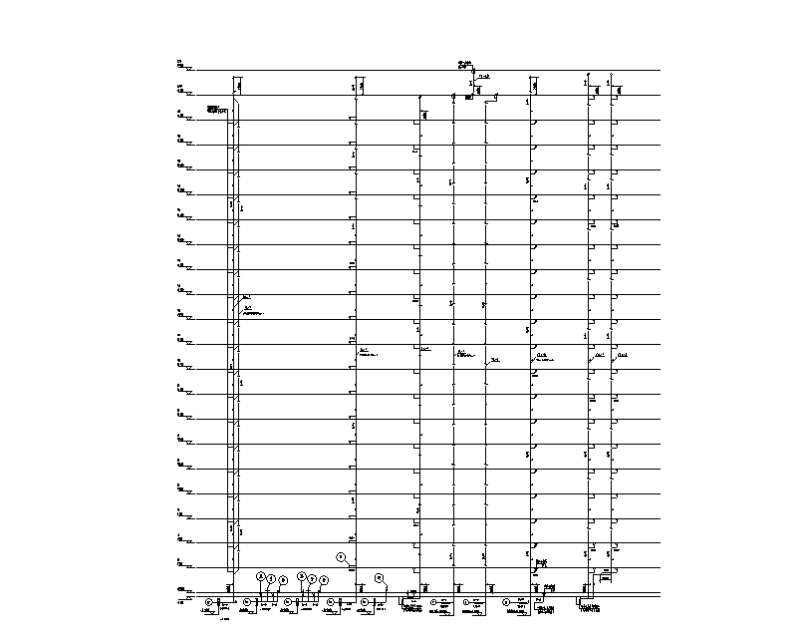

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
