附件设计说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：18层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：87张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统,循环冷却水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
特殊系统：太阳能热水系统,雨水回收
-
大样节点：水箱,水泵,厨房,卫生间,阀门管件
-
热水供应方式：集中热水供应
-
项目所在地：江苏
附件详情
-
图例 给排水设计说明
-
太阳能热水系统专篇
-
无锡地区绿色住宅建筑专篇
-
地下非机动车库平面图
-
地下一层平面图
-
平面图
-
机房层平面图
-
一层给排水,消火栓平面图
-
一层雨水,冷凝水平面图
-
厨房,卫生间大样
-
消火栓系统图
-
给水系统图
-
排水系统图
-
雨水系统图
-
冷凝水系统图
-
地下室排水系统图
附件详情
该项目位于江苏，该项目为中高层普通住宅，耐火等级为二级，1#和18#楼建筑面积分别为5561平米，地下一层为自行车库（面积624平米,分为二个防火分区），地上为八层住宅，建筑高度为23.5m。6#和13#楼建筑面积为4219平米，地下一层为自行车库（面积420平米），地上为九层住宅，建筑高度为26.4m。2,3,4,5#楼建筑面积为6349平米，地下一层为自行车库（面积432平米），地上为十八层住宅，建筑高度为52.5m。
设计范围：1.生活给水系统 2.生活排水系统 3.雨水排水系统 4.消火栓给水系统 5.灭火器的配置 6.节水设计 7.室外管线工程由甲方另行委托设计
，共87张图。

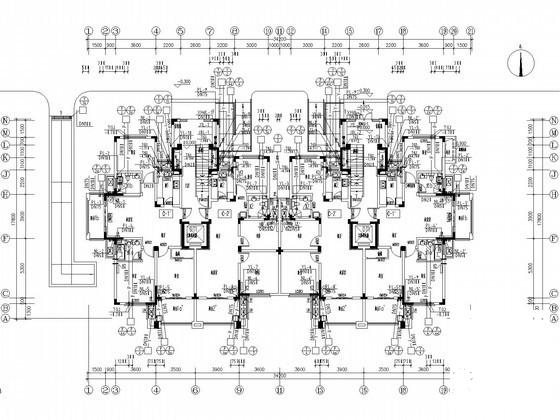

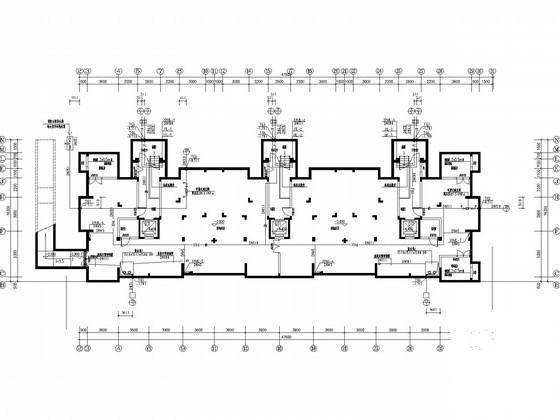

地下一层平面图

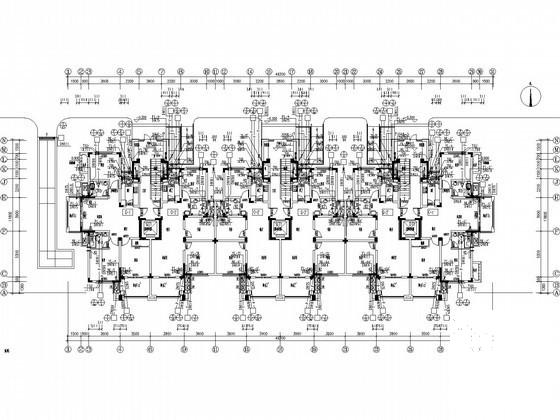

一层平面图

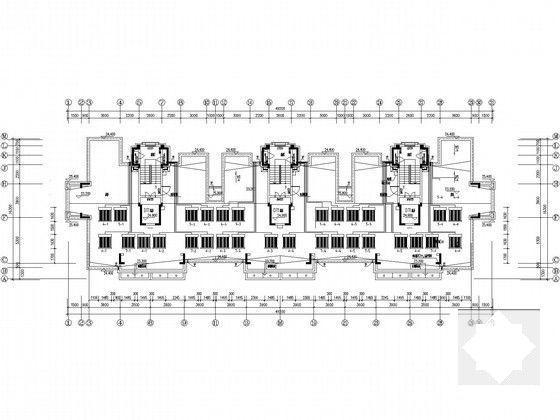

机房层太阳能平面图

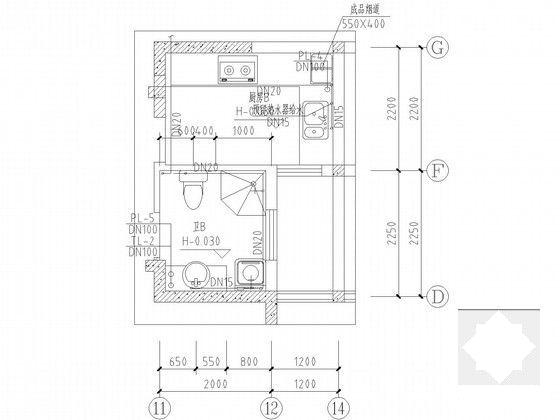

厨B,卫B给水平面
给排水及
消防系统
图

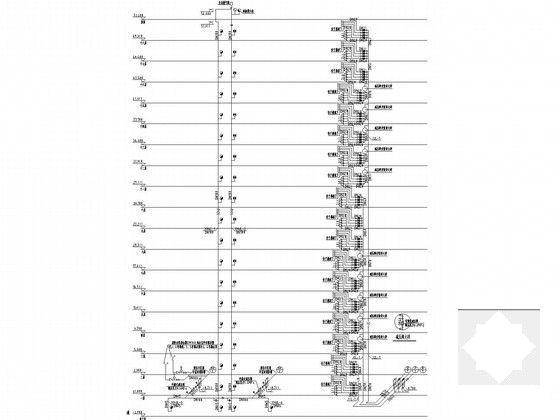

给水系统图
一层雨水,冷凝水平面图
