一份厂房及办公用房给排水CAD图纸（太阳能热水）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：工业园
• 设计内容：给水系统,供热系统,污水排水系统,废水排水系统,雨水排水系统, 消防系统
• 设计阶段：施工图设计
• 参考图纸：10张以下
• 设计年代：近代

附件详情

• 设计总说明
• 给排水系统图
• 一层给排水平面图
• 二层给排水平面图
• 屋顶给排水平面图

附件详情

该项目位于江苏，办公用房为两层,其余建筑均为单层建筑；新建车间为丁类建筑，耐火等级二级。标高:所有标高均采用相对标高,除注明外均以室内一层地面为±0.000。尺寸单位:除标高以米计外,其余均以毫米计。管道标高：除注明外,压力管指管中心,重力管指管内底。
，共9张图。

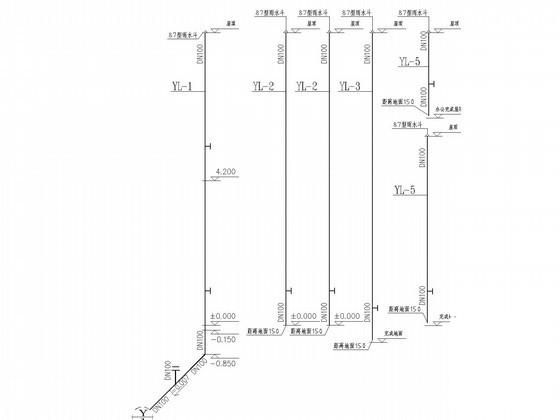

雨水系统图

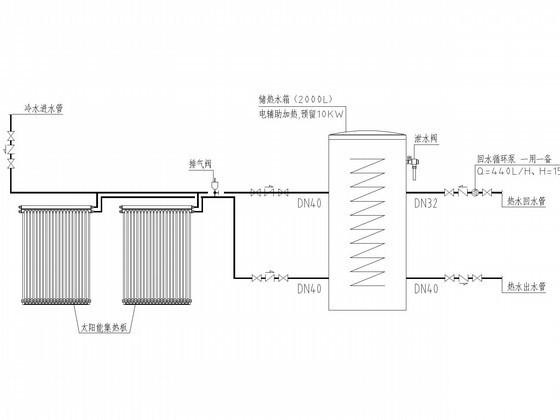

太阳能热水系统原理图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
