一份20层商业办公楼给排水CAD图纸(压力排水太阳能热水)

[复制链接]

0

主题

0

帖子

754

积分

超级版主

Rank: 8Rank: 8

积分
754
发表于 2020-2-22 00:55:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 地下室用途:人防,商业,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:太阳能热水系统,气体消防,压力排水
  • 大样节点:水箱,水泵,卫生间
  • 热水供应方式:集中热水供应

附件详情

  • 资料目录
  • 写字楼给排水设计说明图例、材料表
  • 写字楼给排水平面图
  • 写字楼层户型给排水大样图
  • 写字楼户型给排水系统图
  • 写字楼室内给排水系统、雨水系统原理图
  • 设计说明 图例 设备和主要器材表
  • 排水系统图

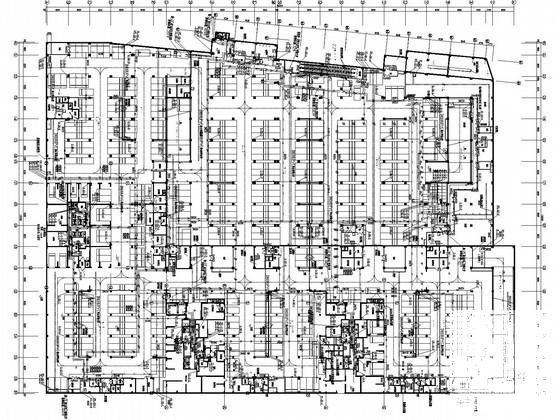

  • 地下一层排水平面图
  • 地下二层排水平面图

附件详情

该项目位于南方,本建筑为建筑高度大于50米的一类高层综合楼,建筑高度63.00m,共20层。水源:该项目生活给水水源为市政自来水,市政水压不小于0.15MPa。本建筑设有生活给水系统、生活排水系统、雨水排水系统、集中太阳能热水系统、室内、外消火栓消防系统、自动喷水灭火系统。本建筑为局部带人防地下汽车库,共两层。本建筑设有生活给排水系统、战时人防给排水系统、室内外消火栓 消防系统 、自动喷水灭火系统及气体灭火系统。
,共37张图。

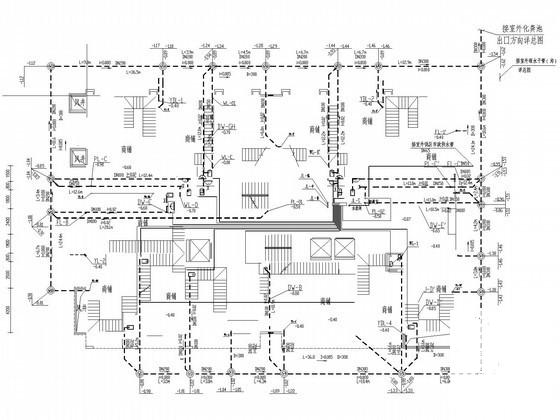

2号写字楼一层给排水平面图

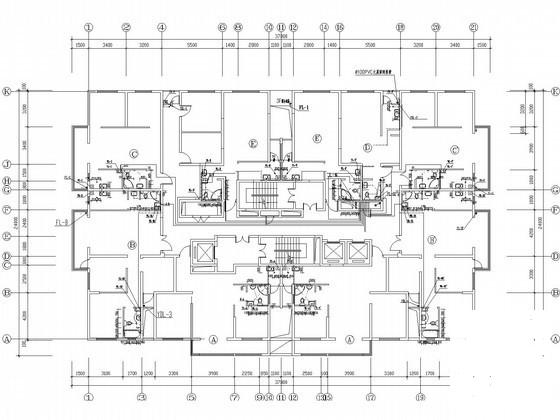

3号写字楼三~八层给排水平面图

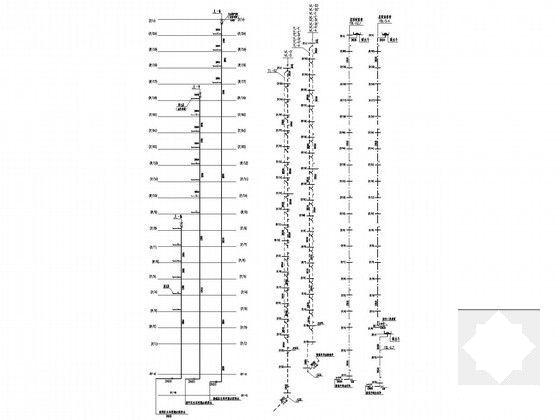

2栋办公楼给排水系统图

人防区车库集水坑大样图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:55:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc00wweds1deef1dc1.rar

6.32 MB

下载  售价: 100 积分    赚积分
