一份14层商业办公楼给排水CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：14层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 地下室用途：商业, 设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：两区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱, 水泵, 泵房, 卫生间, 设备房布置

附件详情

• 设计说明
• 主要材料表
• 地下一层平面图
• 潜污泵透视图剖视图
• 底层平面图
• 底层自喷平面
• 二层平面图
• 三层平面图
• 四层平面图
• 五-十二层平面图
• 十三层平面图
• 屋顶平面图
• 水箱配管图
• 公厕、公卫平面及留孔图
• 自喷给水系统图
• 消火栓给水系统图
• 生活给水系统图
• 排水系统图

附件详情

该项目为14层商业办公楼，地下一层，地上14层，地下一层至地上三层为商场，地上四层至十四层为办公。该项目按二类高层建筑设防。一~五层直接由城市管网供水；六~十三层由生活水泵从地下生活蓄水池抽水入屋顶高位水箱，再由水箱向下供水。屋顶高位水箱有效容积为60立方，其中消防蓄水25立方 ，生活蓄水35立方。地下室消防蓄水池有效容积360立方，地下生活蓄水池有效容积60立方。
设计范围：室内给排水、 消防系统 的设计。水泵房、蓄水池设置于室外。

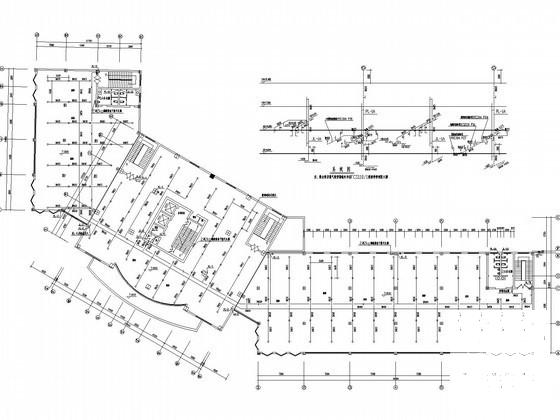

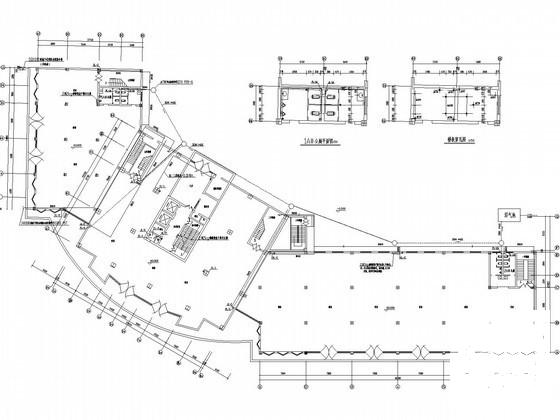

底层平面图

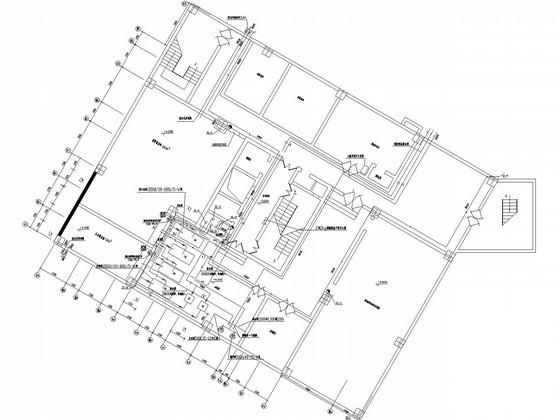

地下一层平面图

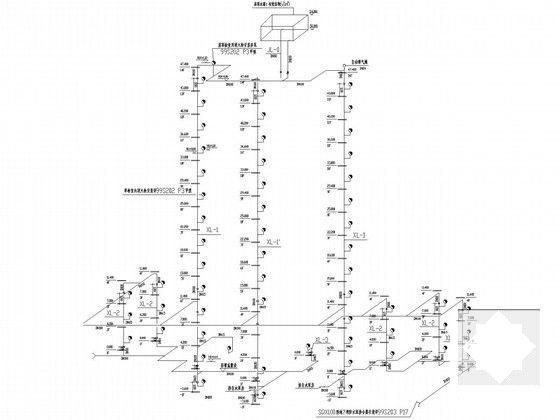

消火栓给水系统图

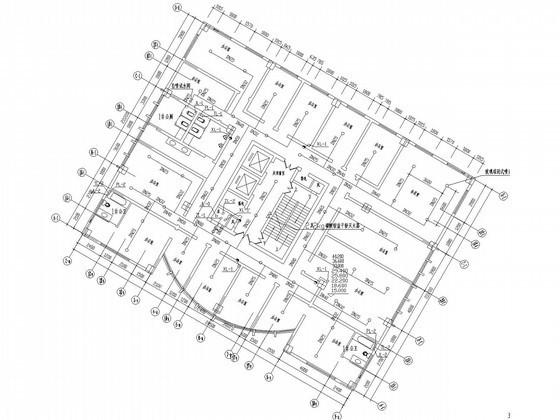

五-十二层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
