一份34层商业综合建筑给排水CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：超高层建筑
• 建筑地上层数：32层
• 建筑地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：56张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：四区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水泵,卫生间

附件详情

• 消火栓平面图
• 喷淋平面图
• 平面图
• 地下室水泵房平面详图
• 24层水泵房大样图
• 地下室水泵房系统图
• 卫生间大样图
• 喷淋和生活给水系统图
• 冷却塔和冷却水泵系统图
• 消火栓系统图
• 雨水和集水井系统图
• 污水系统图

附件详情

该资料为34层商业综合建筑给排水施工图。地上34层，地下4层（地下车库、自行车库）。
设计内容：生活给水系统、生活排水系统、 消防系统 、室外消火栓系统、室内消火栓系统、自动喷淋给水系统。该工程给水系统分为四个区，室内采用污废合流、室外采用雨污分流制。室内消火栓用水量40L/s，室外消火栓用水量30L/s，火灾延续时间3h。
共56张图。

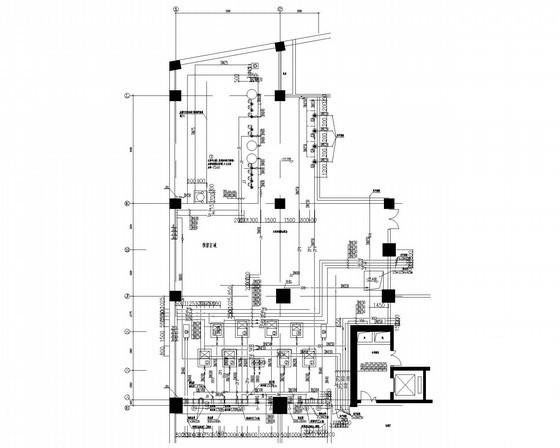

地下室水泵房管道布置图

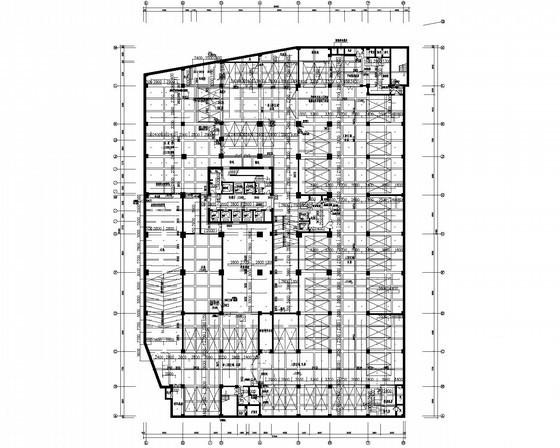

地下四层喷淋平面图

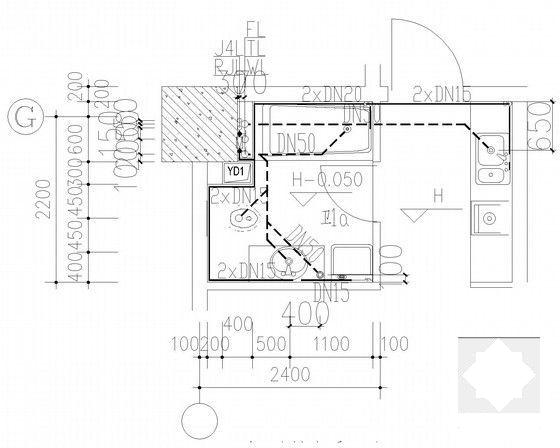

卫生间给排水平面详图

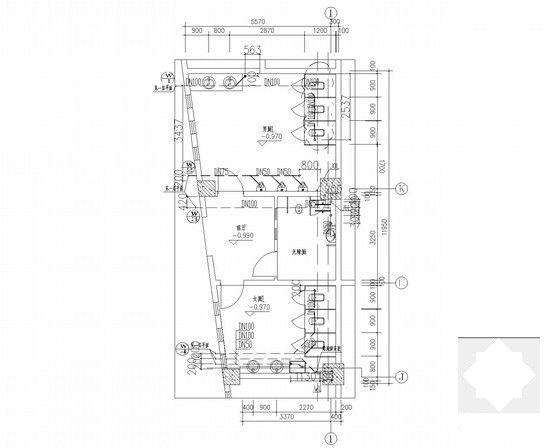

男女厕排水平面详图

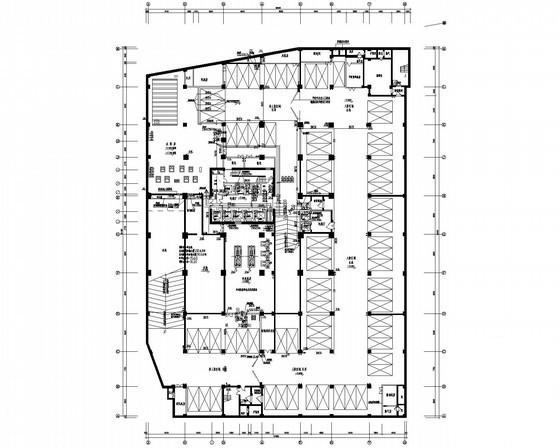

地下四层生活和消火栓平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
