一份16层综合楼给排水CAD施工图纸（商业、办公、公寓）

mmyaowolai · 发表于 2020-2-17 20:10:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计面积：62298.86平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统,机房排水
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,分区供水
供水分区：四区
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件

附件详情

给水排水设计总说明
图例，使用标准图目录，主要材料表
集水坑剖面，管井大样图
消火栓系统原理图
给水系统原理图
自动喷淋系统原理图
排水系统原理图
雨水，冷凝水，阳台排水系统原理图
地下室给排水，消防管道平面图
地下室喷淋管道平面图
给排水，消防管道平面图
机房层给排水平面图
公共卫生间大样图，管道系统图
屋顶消防水箱详图
消防泵房平，剖面图

附件详情

资料介绍：该项目地下一层为汽车库，层高为4.6m，地上三层裙房为商业、办公及展览大厅，一层层高5.1m，二~三层层高为4.5m。主楼1#、2#为办公楼，标准层层高3.5m，主楼3#四~二十一层为公寓楼，标准层层高为3.1m，1#建筑高度为95.7m，2#建筑高度为83.6m，3#建筑高度为76.4m，总建筑面积为：62298.86平方米。
该项目地下车库（除不能用水补救的场所外）和商业部分，办公楼部分，公寓楼公共走廊部分采用湿式喷淋灭火系统，初期消防用水和室内消火栓系统共用屋顶高位水箱，消防水池和室内消火栓系统共用，地下室水泵房设专用喷淋水泵2台。湿式报警阀安装在地下室消防泵房内，报警阀前管道连成环状管网，在此环网上接水泵结合器3套。

设计内容：建筑物内的给水、排水、消防给水管道、自动喷水灭火系统及小型给水排水构筑物。室外管网及总水表井至城市给水管和该项目最后一个污水检查井至城市污水检查井之间的管道另行设计。系统设计等。

，图纸共43张。

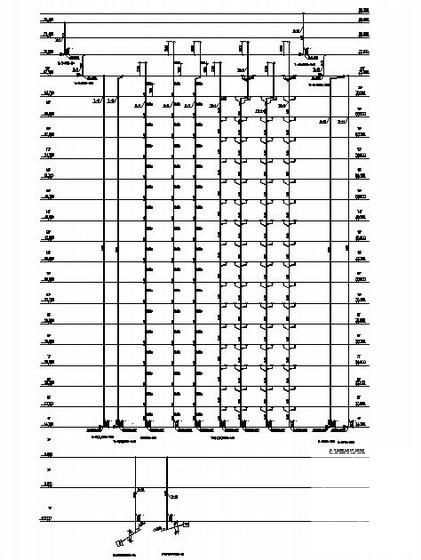

雨水，冷凝水，阳台排水系统原理图

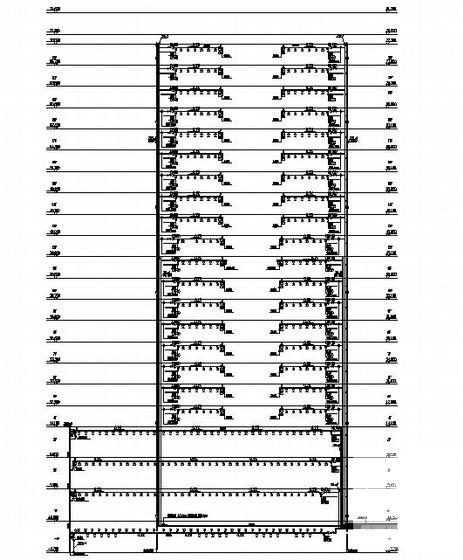

自动喷淋系统原理图

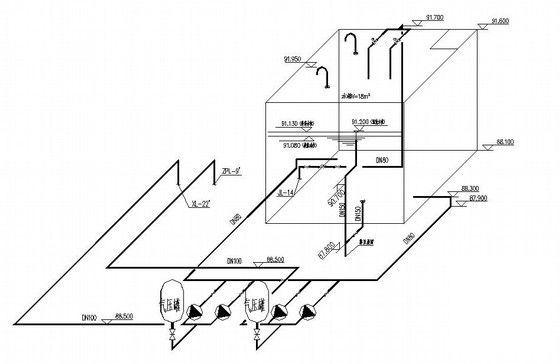

水箱系统图

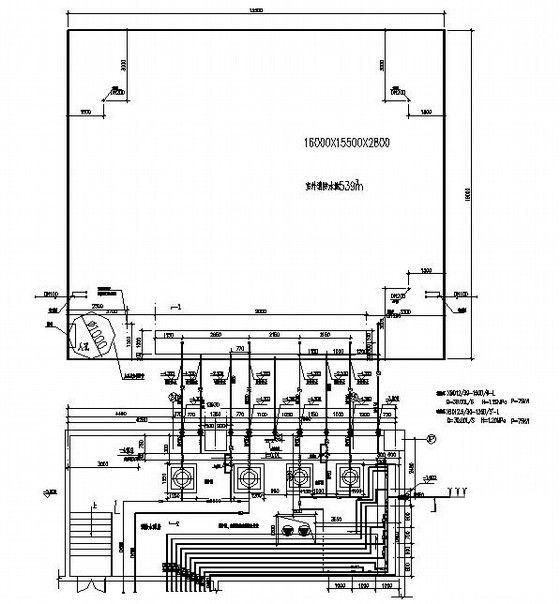

消防泵房平面图

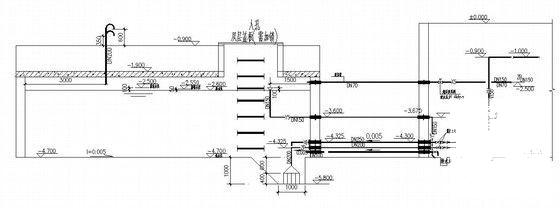

消防水池剖面图

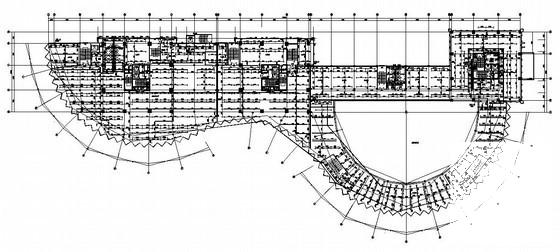

公寓楼标准层喷淋管道平面图

机房层给排水，消防管道平面图
