一份6层大型商业综合楼给排水CAD图纸(增压稳压设备)

[复制链接]

0

主题

0

帖子

605

积分

超级版主

Rank: 8Rank: 8

积分
605
发表于 2020-2-22 00:32:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14万平方米
  • 建筑地上层数:6层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 泡沫灭火系统
  • 供水设备:高位水箱, 水泵站, 水池
  • 供水方式:变频供水, 分区供水
  • 供水分区:两区
  • 排水体制:污废分流, 雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:水箱, 水泵, 泵房, 卫生间, 集水坑, 设备房布置
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计说明
  • 主要设备及材料表
  • 给排水平面图
  • 自喷平面图
  • 卫生间大样
  • 增压稳压设备用房放大平面图
  • 屋顶消防水箱放大平面图
  • 给水设备用房放大平面图
  • 给水设备用房接管系统图
  • 消防水池放大平面图
  • 消防水池接管系统图
  • 消防水泵房放大平面图
  • 消防水泵房接管系统图
  • 地上高区冷水展开原理图
  • 地上低区冷水展开原理图
  • 地下室低区给水系统图
  • 地下室污水管通气系统图
  • 地上排水系统图、地上雨水、废水系统图
  • 地上消火栓系统原理图
  • 自喷灭火装置系统原理图
  • 地下室集水坑及污水提升设备接管系统

附件详情

资料介绍:该项目规划总占地面积约4万平方米,总建筑面积约14万平方米。其中,地下二层,地上5层(局部六层),建筑高度23.9米;本建筑为多层民用建筑,属体育用房性质,地下室建筑面积约6.7万平方米,停车1602辆,属 I类汽车库。地下室另设有高低压配电室、柴油机房、生活水箱间、生活加压泵房、消防水池及消防泵房等设备用房。

设计内容: 该项目室内及室外 用地红线 范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、自动喷水灭火系统及自动泡沫喷淋系统、消火栓系统、气体灭火系统、小型给排水构筑物以及建筑灭火器配置。

,图纸共54张。

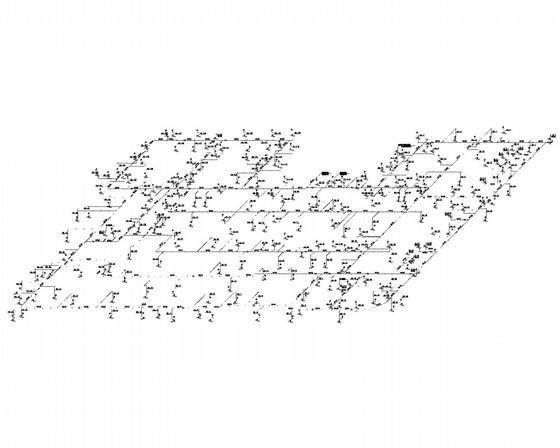

地下室消火栓系统图(1)

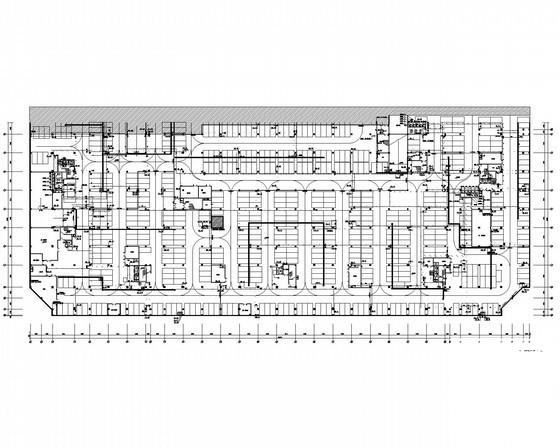

地下二层给排水平面图1

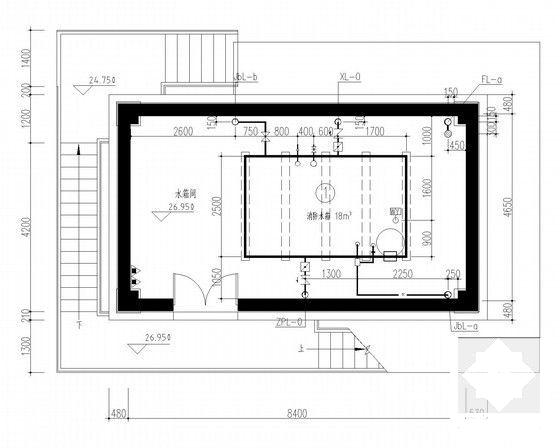

屋顶消防水箱放大平面图

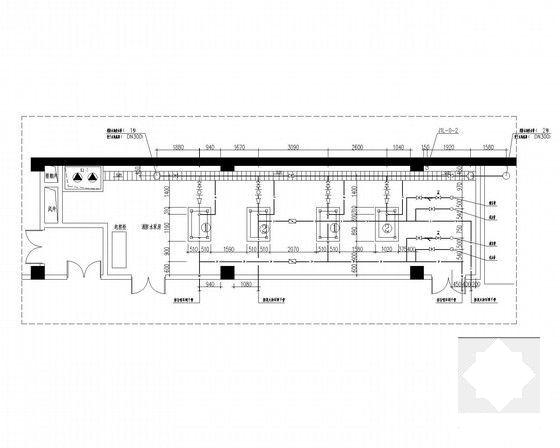

消防水泵房放大平面图

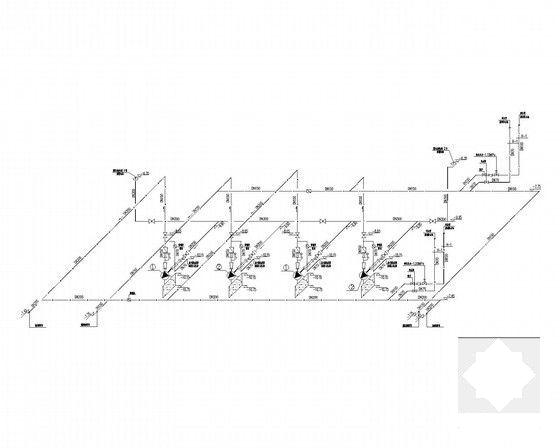

消防水泵房接管系统图

消防水池放大平面图

消防水箱、增压稳压设备接管系统图

自喷灭火装置系统原理图

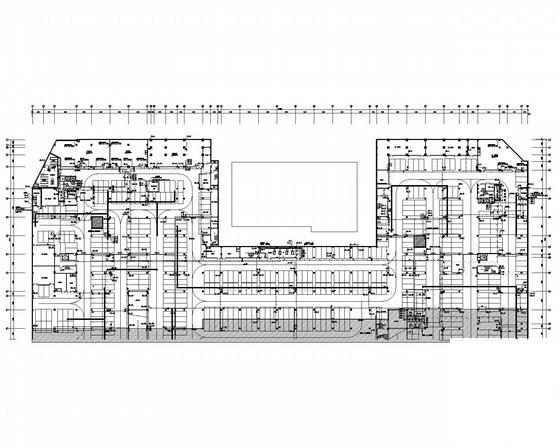

地下二层自喷平面图

给水设备用房接管系统图

商业综合楼给排水 - 1
第 1 张图
商业综合楼给排水 - 2
第 2 张图
商业综合楼给排水 - 3
第 3 张图
商业综合楼给排水 - 4
第 4 张图
商业综合楼给排水 - 5
第 5 张图
商业综合楼给排水 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:32:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0fccffcc2scsedsc.rar

6.89 MB

下载  售价: 100 积分    赚积分
