一份大型商业小区弱电系统设计CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑设计面积：124000平方米
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：52张
• 设计年代：近代
• 地下室用途：车库, 设备用房
• 节点大样：弱电设备, 其它
• 安全防范：三级
• 监控图像等级：4级以上
• 有线广播：服务性
• 项目所在地：河南
• 弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 停车场管理系统, 广播系统, 公共信息显示系统, 机房工程

附件详情

• 1、 电气设计 说明
• 2、楼宇可视对讲
• 3、门禁管理及家居报警系统
• 4、闭路电视监控系统
• 5、周界防范系统
• 6、电子巡更系统
• 7、小区背景音乐广播系统
• 8、电梯对讲系统
• 9、公共信息发布系统
• 10、停车场管理及一卡通集成系统
• 11、中心机房设计
• 12、小区弱电规划平面图
• 13、楼层 弱电平面图

附件详情

该附件是[郑州]某大型商业小区完整弱电系统设计图纸，项目包含住宅楼及地下车库、幼儿园、泛会所以及商业区等，总建筑面积14.79万平米，其中地上面积12.4万平米、地下面积2.39万平米。
设计内容包含楼宇可视对讲、门禁管理及家居报警系统、闭路电视监控系统、周界防范系统、电子巡更系统、小区背景音乐广播系统、电梯对讲系统、公共信息发布系统、停车场管理及一卡通集成系统、中心机房设计等。

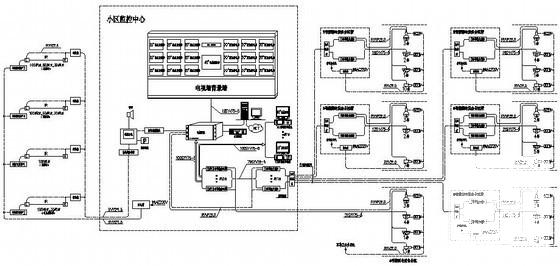

第 1 张图

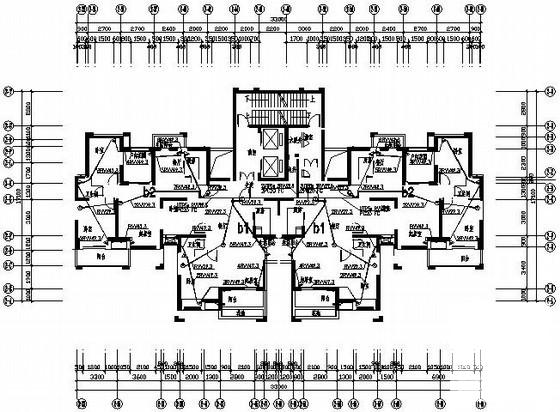

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
