一份26层商业办公综合楼空调通风设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-2-25 21:54:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:69363平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调, 通风, 防排烟, 冷热源
  • 冷热源:电动压缩式冷水机组, 空气调节器
  • 空调系统:全空气系统, 制冷剂系统
  • 送风方式:散流器送风, 其他
  • 节点大样:冷却塔
  • 项目所在地:吉林

附件详情

  • 设计施工说明
  • 图例
  • 空调冷源管路系统流程图
  • 空调水管系统图
  • 屋面冷却塔布置平面图
  • 地下一层空调水管平面图
  • 空调风管平面图
  • 标准层空调风管平面图

附件详情

稿件为长春某办公综合楼空调通风设计施工图;地下两层,地上二十六层,总建筑高度为98米,总建筑面积为69363平方米。
本施工图设计内容为大楼的空调,通风,及防排烟的设计;其中一.二.三层商场采用一次回风全空气系统,气流组织为上送上回或侧回,四~二十六层采用暗装吊顶式分体空调机组。


,图纸共8张。

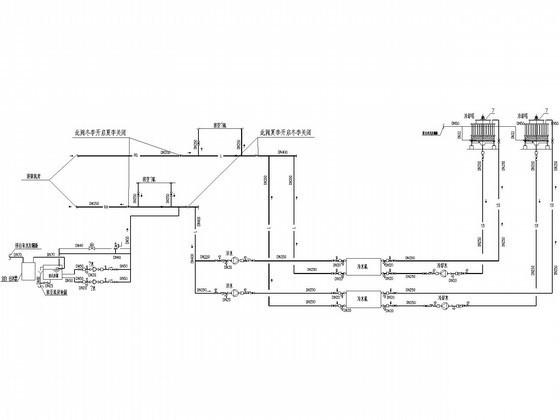

空调冷源管路系统流程图

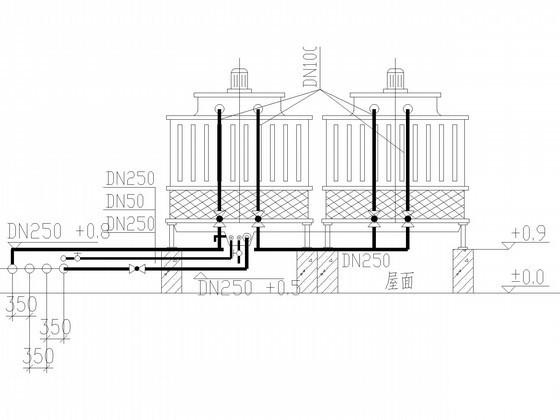

冷却塔剖面图

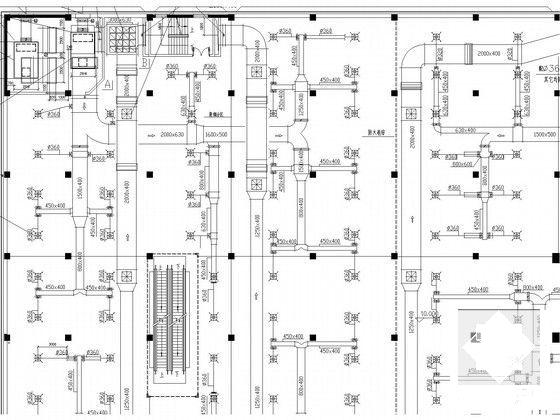

管道布置大样

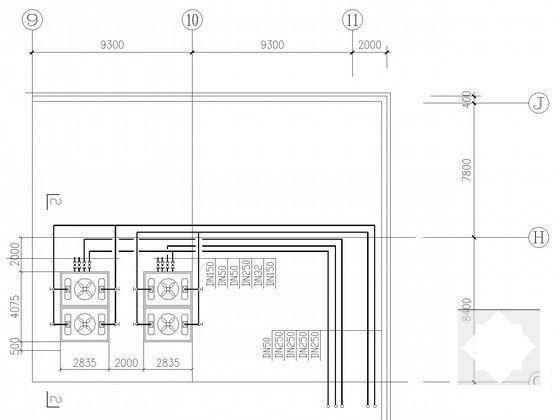

五层屋面冷却塔布置平面图

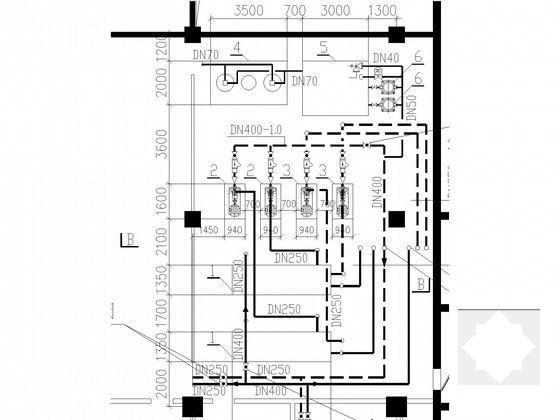

制冷机房平面图

机房剖面图

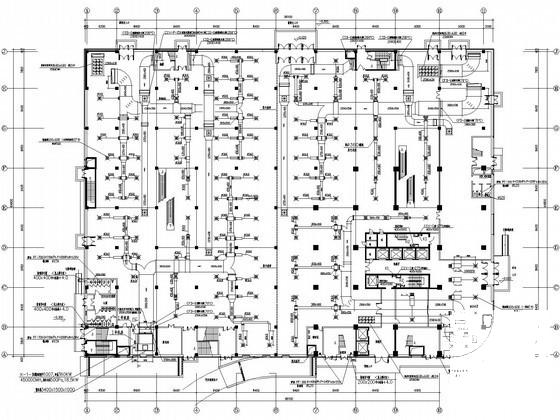

标准层空调风管平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-25 21:54:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
