建筑类别：商业,娱乐,餐饮,其他
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
参考图纸：35张
-
设计年代：近代
-
负荷等级：一级,二级,三级
-
防雷等级：第二类
-
接地方式：TT
-
项目所在地：上海
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：
火灾自动报警系统
,视频监控系统,有线电视和卫星接收系统,其它
附件详情
-
1、主要设备材料表 漏电火灾监控系统图
-
2、配电间系统图(一、二)
-
3、配电干线图(一、二)
-
4、配电箱系统图(一~七)
-
5、一~五层电气平面图
-
6、屋面层电气平面图
-
7、一~五层照明平面图
-
8、屋面层照明平面图
-
9、一层
弱电平面图
弱电系统图
-
10、
防雷平面图
-
11、接地平面图
-
12、消防报警系统图
-
13、一~五层消防报警平面图
-
14、屋面层消防报警平面图
附件详情
该项目位于上海，地上五层，为商业用房，包括：商业、办公、餐厅、宴会厅、儿童游戏室、文化活动室、健身室、壁球羽毛球、游泳室等等为一体的商业楼。
设计范围包括：低压配电系统、照明系统、防雷接地系统、电视系统、通信系统、监控系统、火灾自动报警系统、漏电火灾监控系统。
该附件，总共35张，甲级设计院设计。

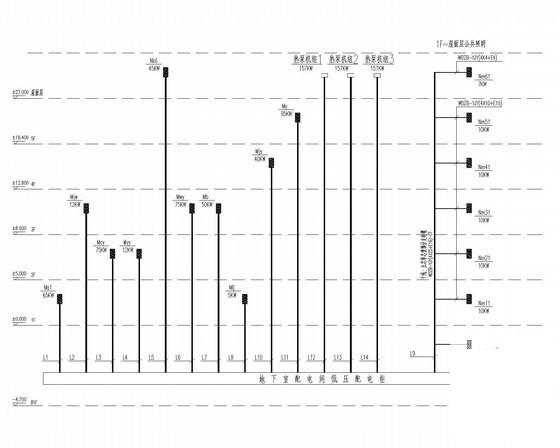

配电干线图(一)

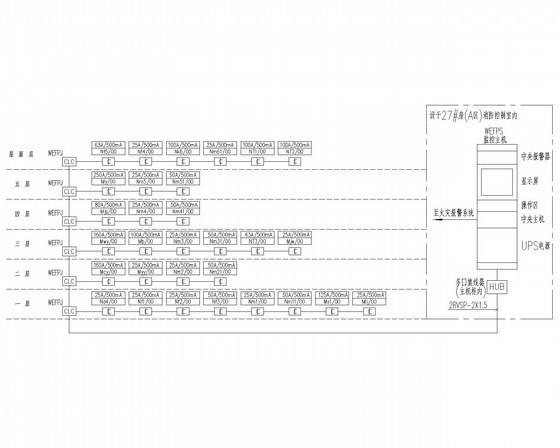

漏电火灾监控系统图

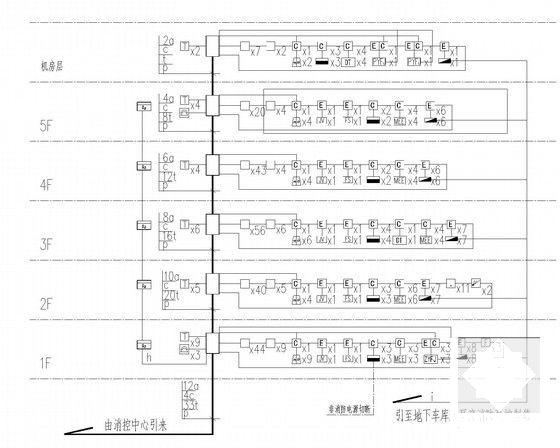

消防报警系统图

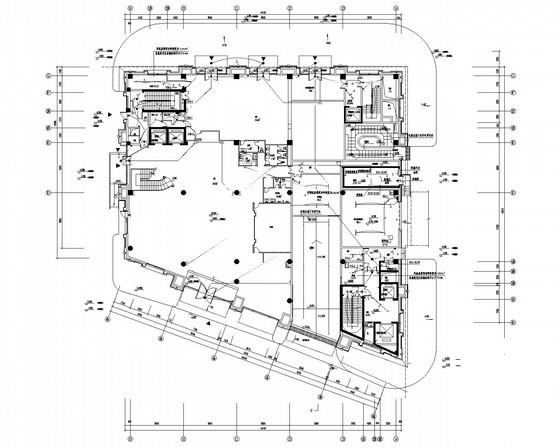

一层弱电平面图

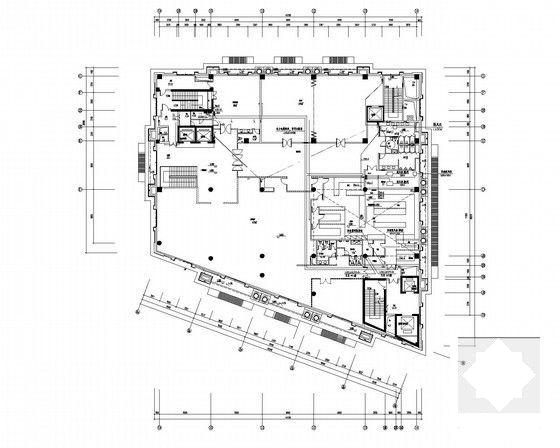

二层电气平面图

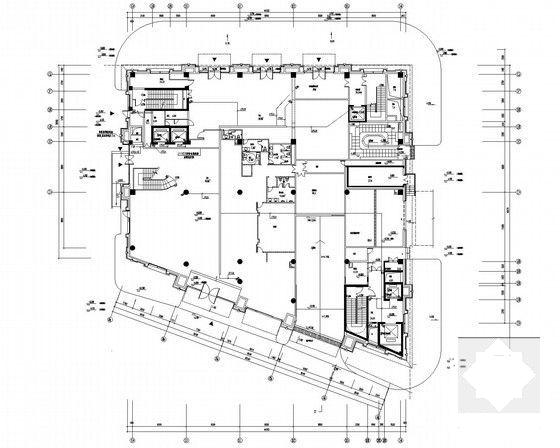

三层消防报警平面图
