建筑类别：住宅,办公,商业
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：38466平方米
-
地上层数：26层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：63张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
节点大样：电缆,防雷接地,配电箱,弱电设备
-
防雷等级：第二类
-
接地方式：TN-S
-
项目地址：广东
-
弱电设计：
附件详情
-
电气设计说明
-
低压配电系统图
-
竖向干线系统图
-
变配电室及发电机平面布置图
-
变配电室剖面及高压系统图
-
动力平面图
-
电气平面图
-
-
避雷平面图
-
图
-
消火栓泵控制原理图
-
喷淋泵控制原理图
-
正压送风机控制原理图
-
排烟风机控制原理图
-
潜污泵控制原理图
-
电缆穿墙防护密闭图
-

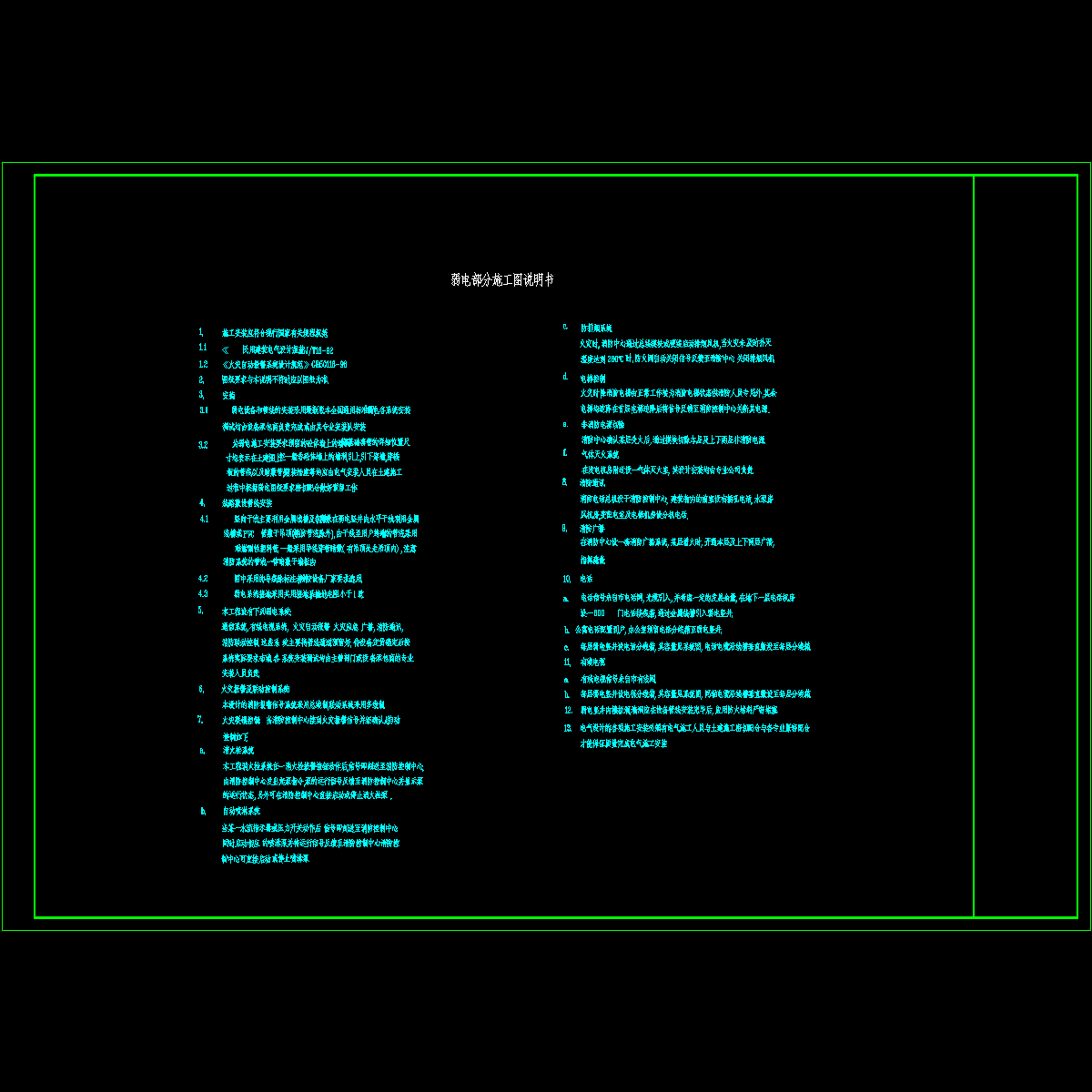

弱电设计说明
-

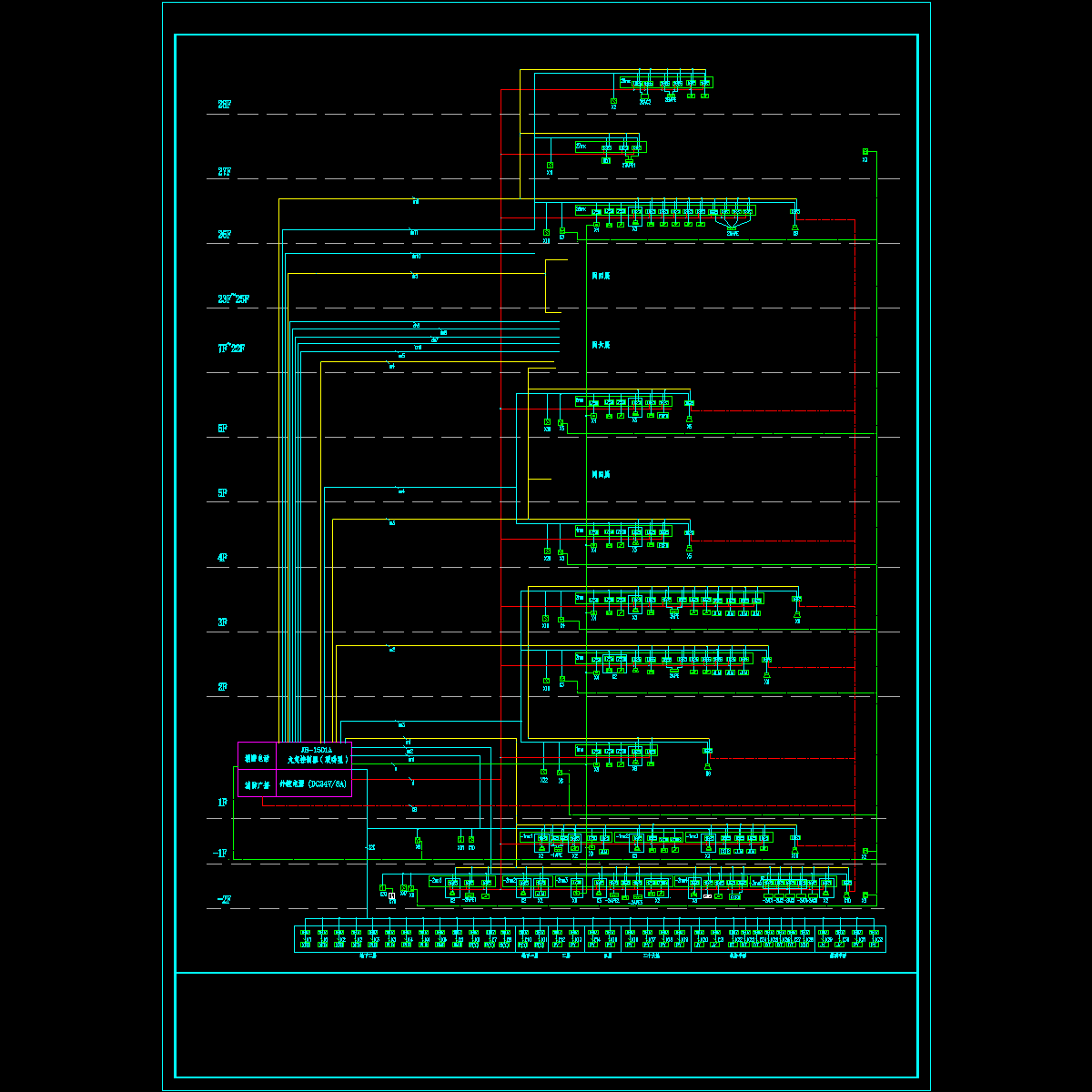

消防报警及联动控制系统图
-

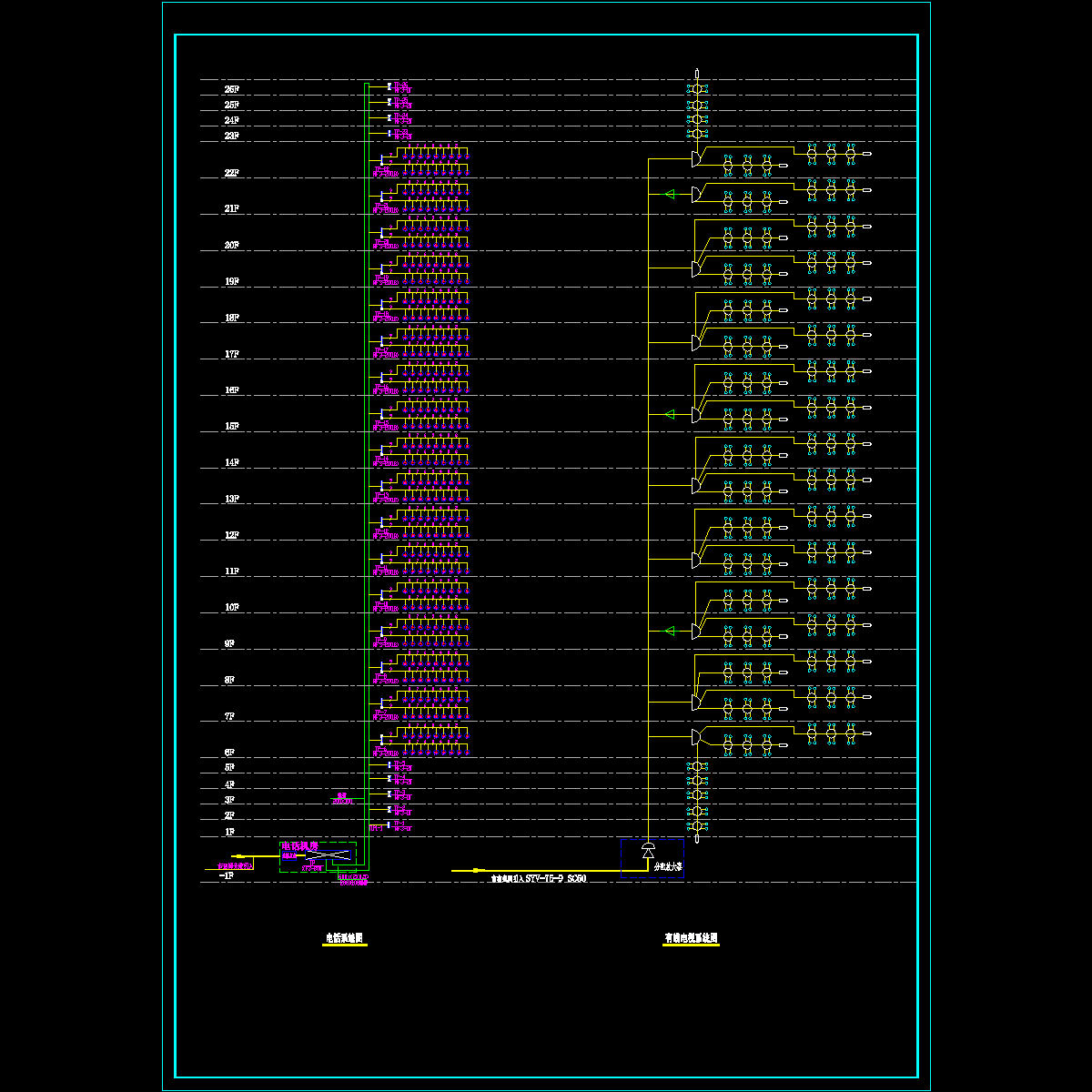

电话及有限电视系统图
-

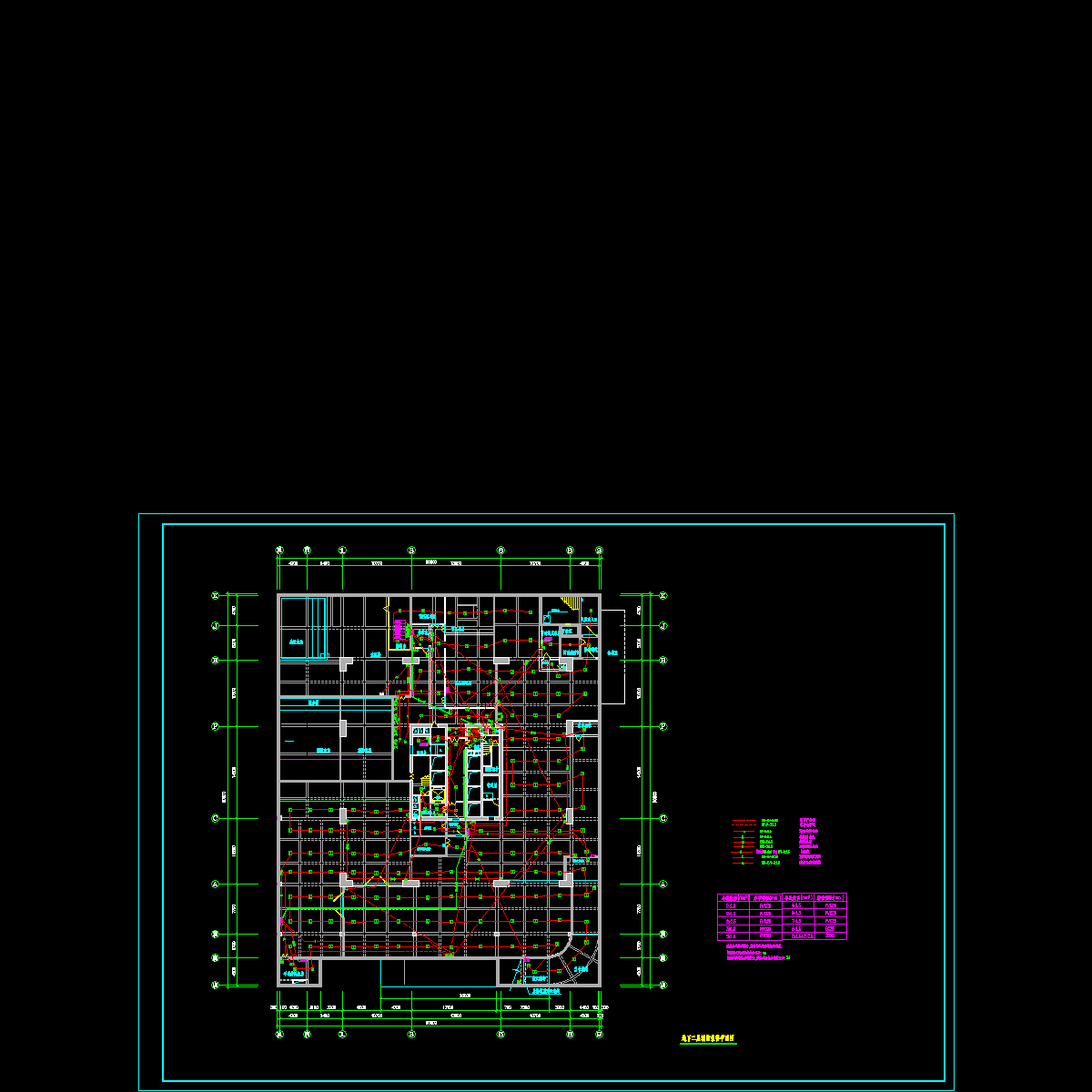

消防报警平面图
附件详情
该项目为中高层民用公寓 地下二层 主体二十六层,建筑高度99.5米，总建筑面积38466平方米，地下室为设备用房及车库，地上部分为商场，办公和公寓。设计内容包括，10KV供配电及10/0.4KV变电所、照明，电力，防雷与接地。
编制于近代年，共63张。
接地平面图
配电系统图
电力平面图
照明平面图
消火栓原理图
