高层商业性公共建筑综合体建筑施工CAD图纸

jiujiu88 · 发表于 2021-3-14 20:15:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业综合体
建筑高度：高层建筑
图纸设计深度：施工图
项目地址：天津
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：70张
建筑面积：121341平方米
用地面积：31948.8平方米
容积率：3平方米
绿化率：20%
建筑高度：67.5m
地下室建筑面积：25572 平方米
效果图：无
机动车辆停车位：655个

附件详情

本项目为一大型高层商业性公共建筑综合体。其中主要包括写字楼,公寓式酒店,商业三大部分，其余还包括少量配套娱乐.地下车库、物业办公、后勤用房及设备用房等空间。
该资料将地上主要建筑规划于基地南侧，并于东西走向"一"字型展开的裙房之上由西向东分别布置约100米高的A栋高层写字楼及约67.5米高的B、C、D三栋公寓式酒店楼。除A栋写字楼下方设计为出租办公空间外，裙房其他部分主要设计为商业,娱乐用房。
建筑地下部分为满铺地下室设计，其中北侧为一层地下车库，车库的西北角部分区域及东部区域设计为战时人防使用。
注：该稿件齐全，唯独缺少立面，下载请注意

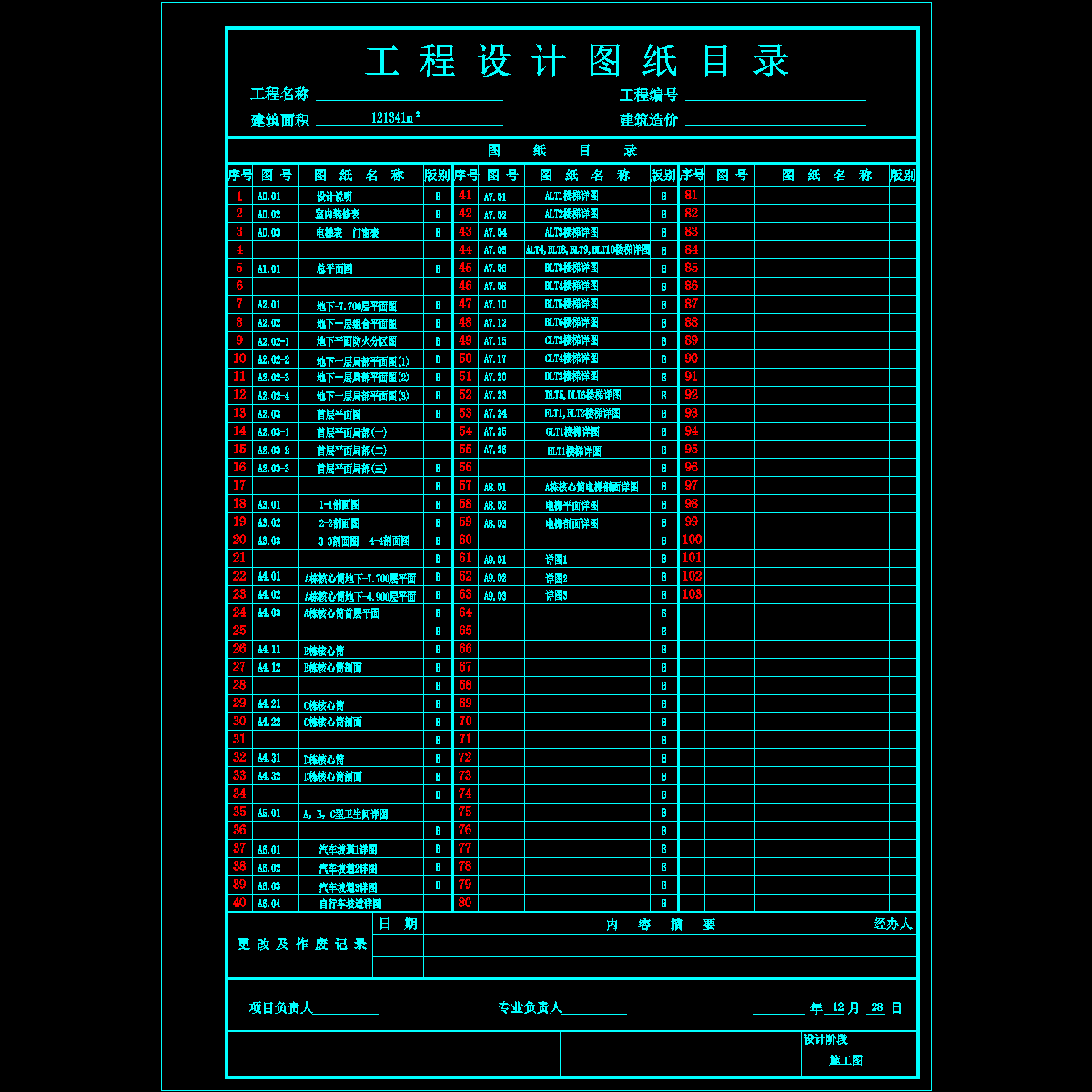

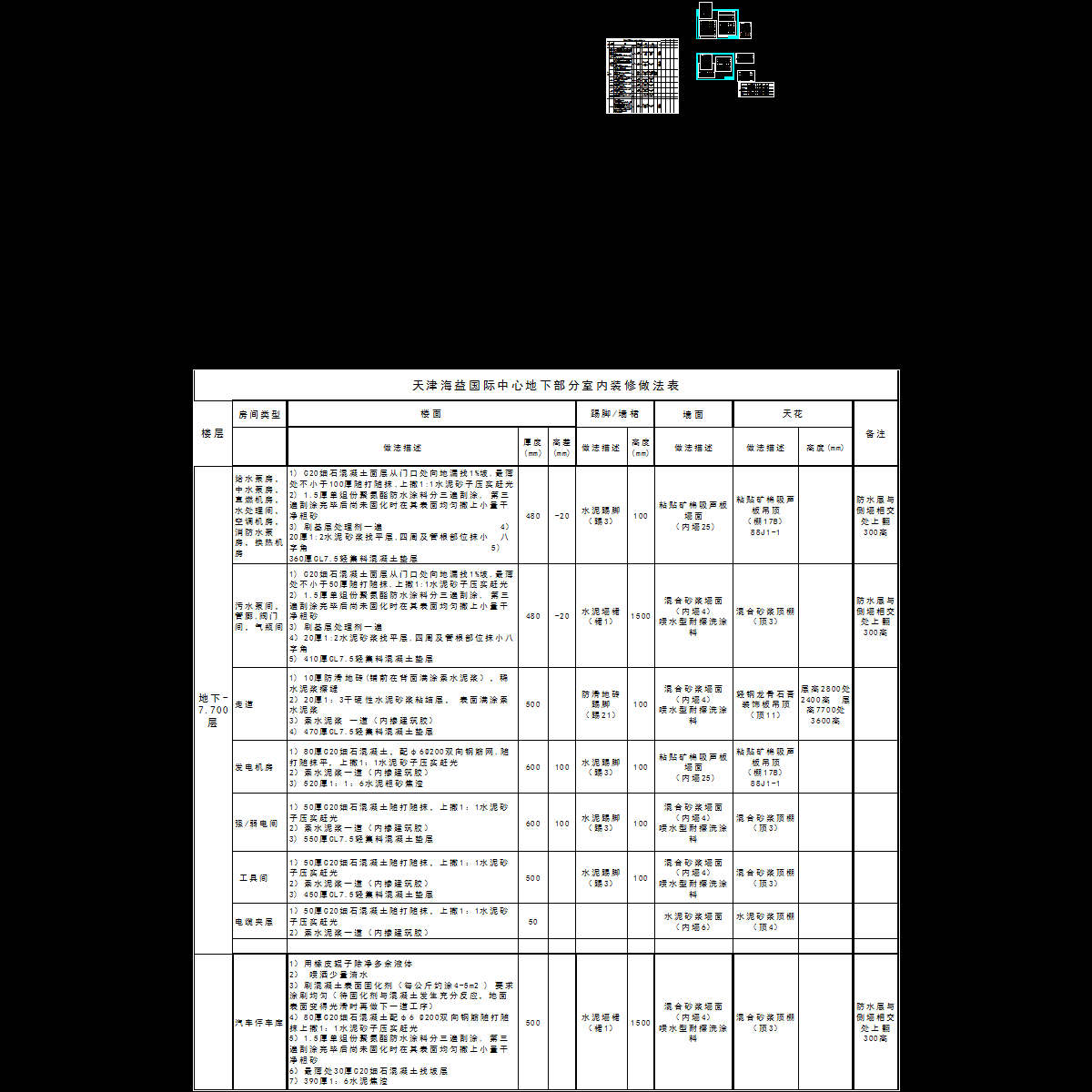

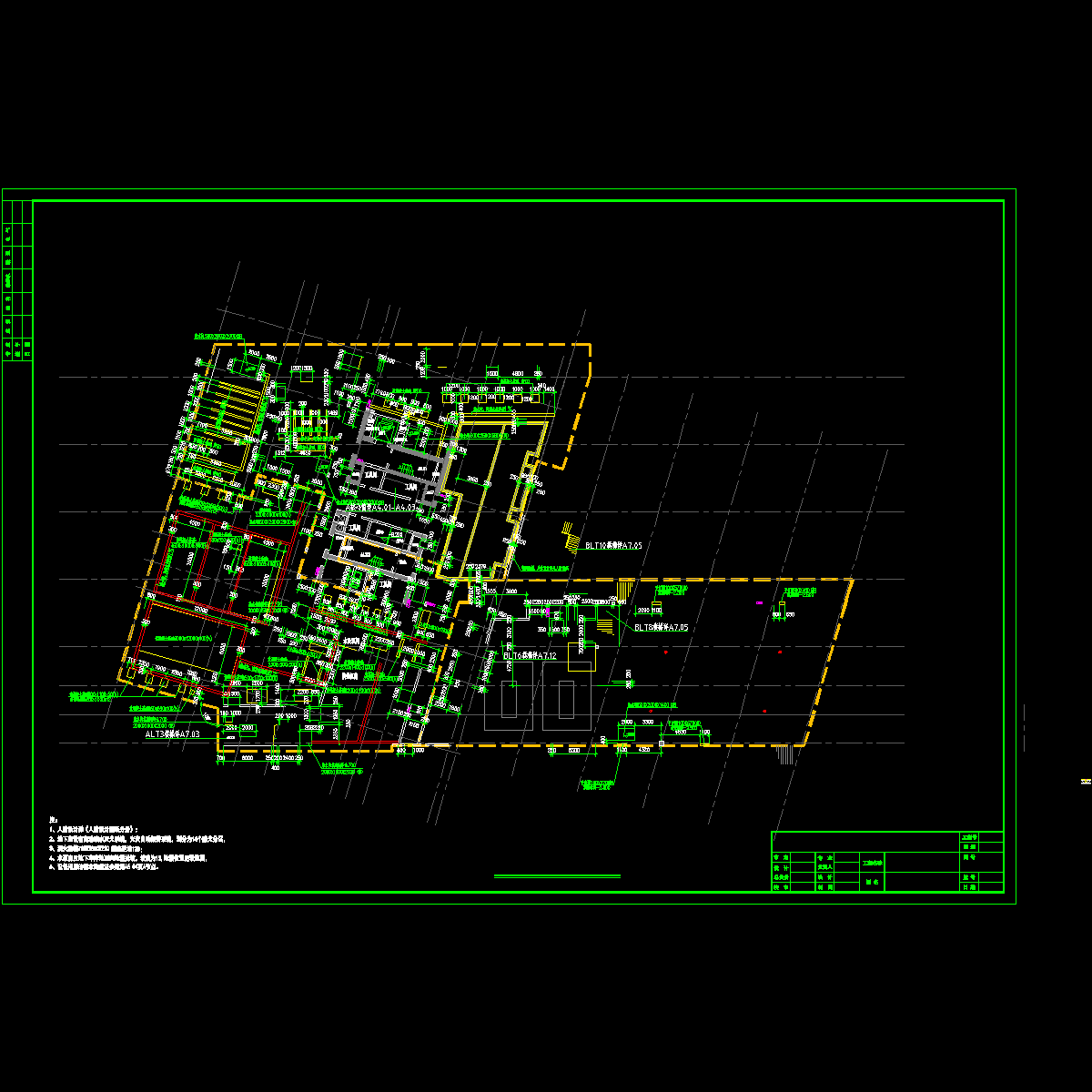

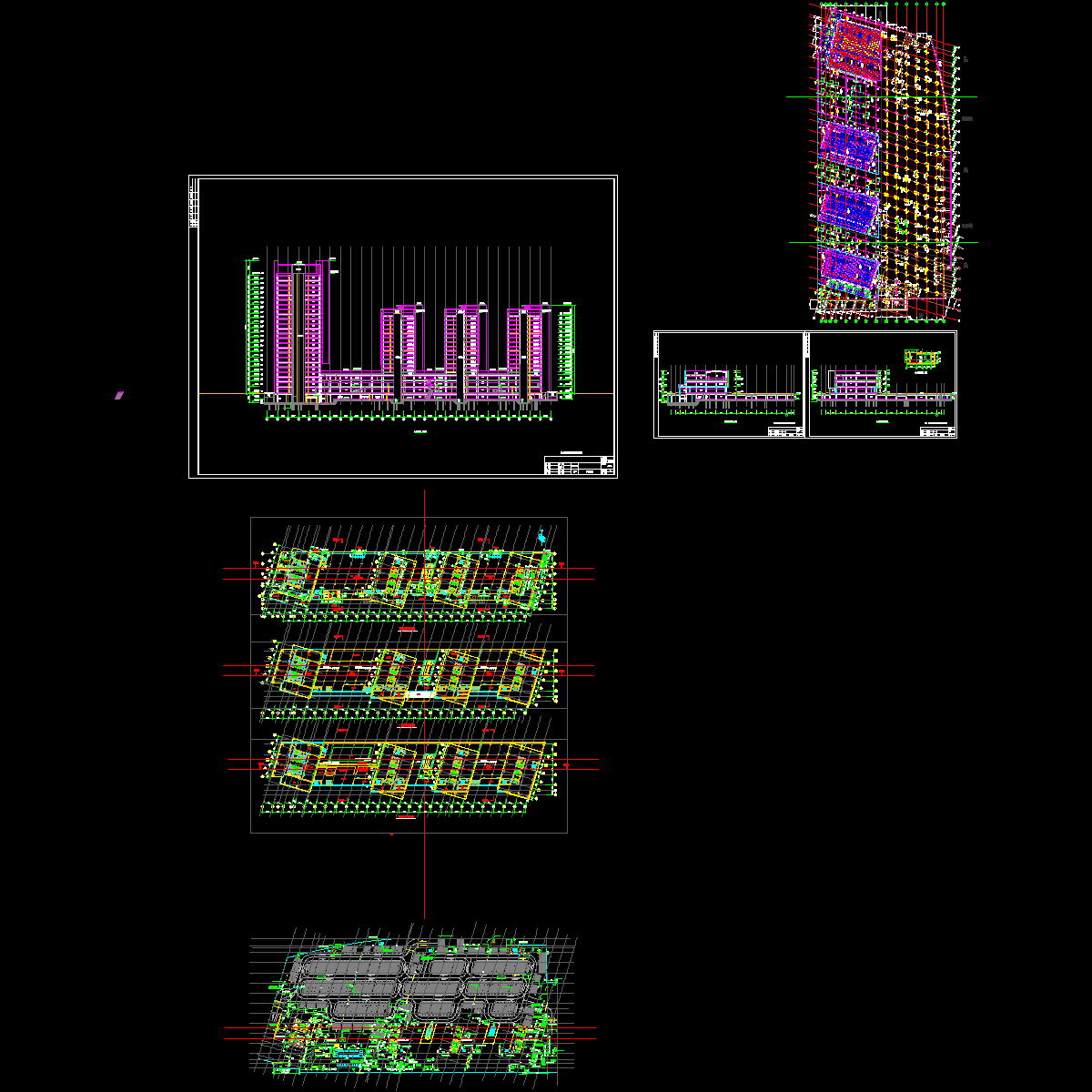

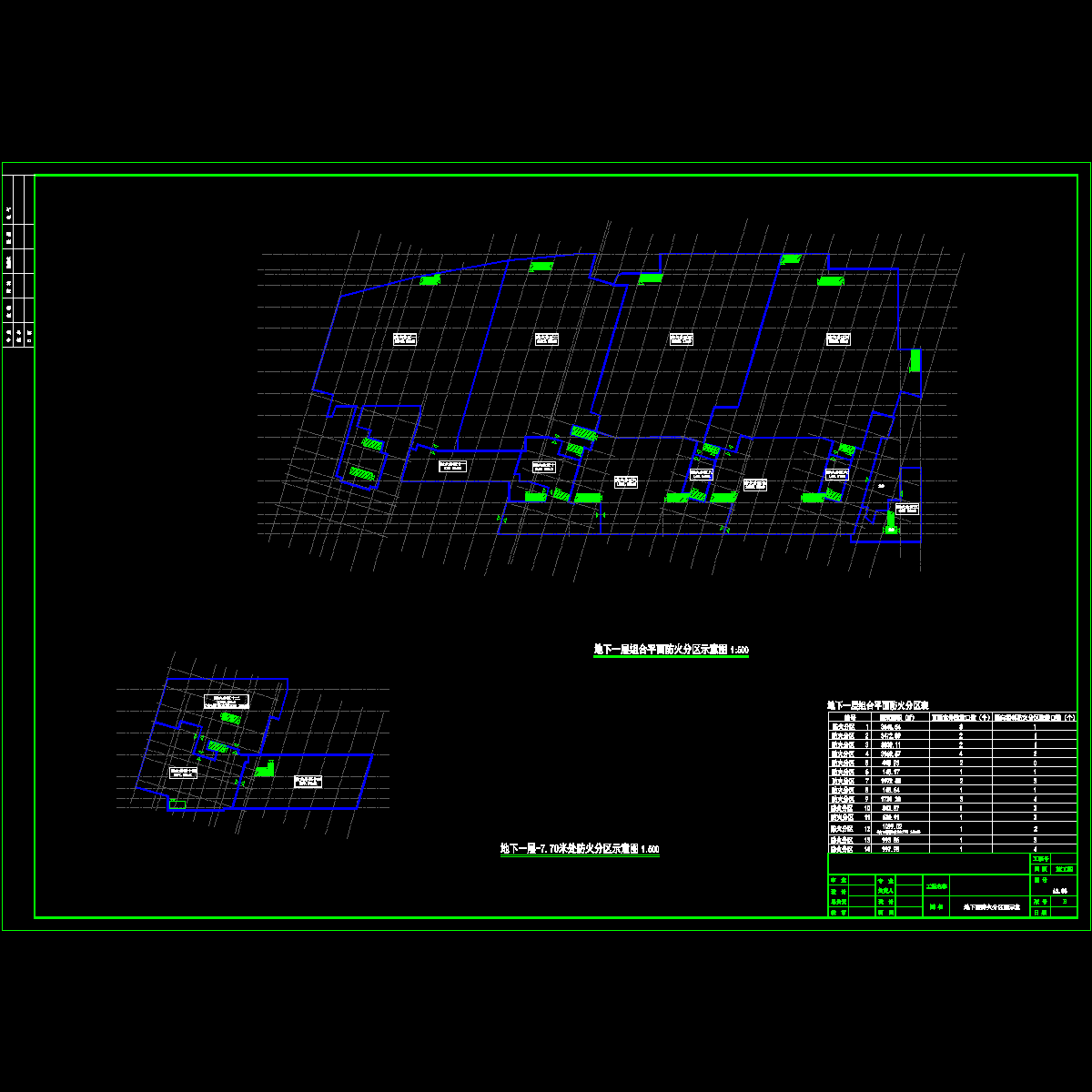

该资料包含：资料目录、设计说明、总平面图、各层平面图、剖面图、卫生间详图、楼梯详图、自行车坡道详图、室内装修表、电梯表、门窗表
参考图纸：70张CAD

图2

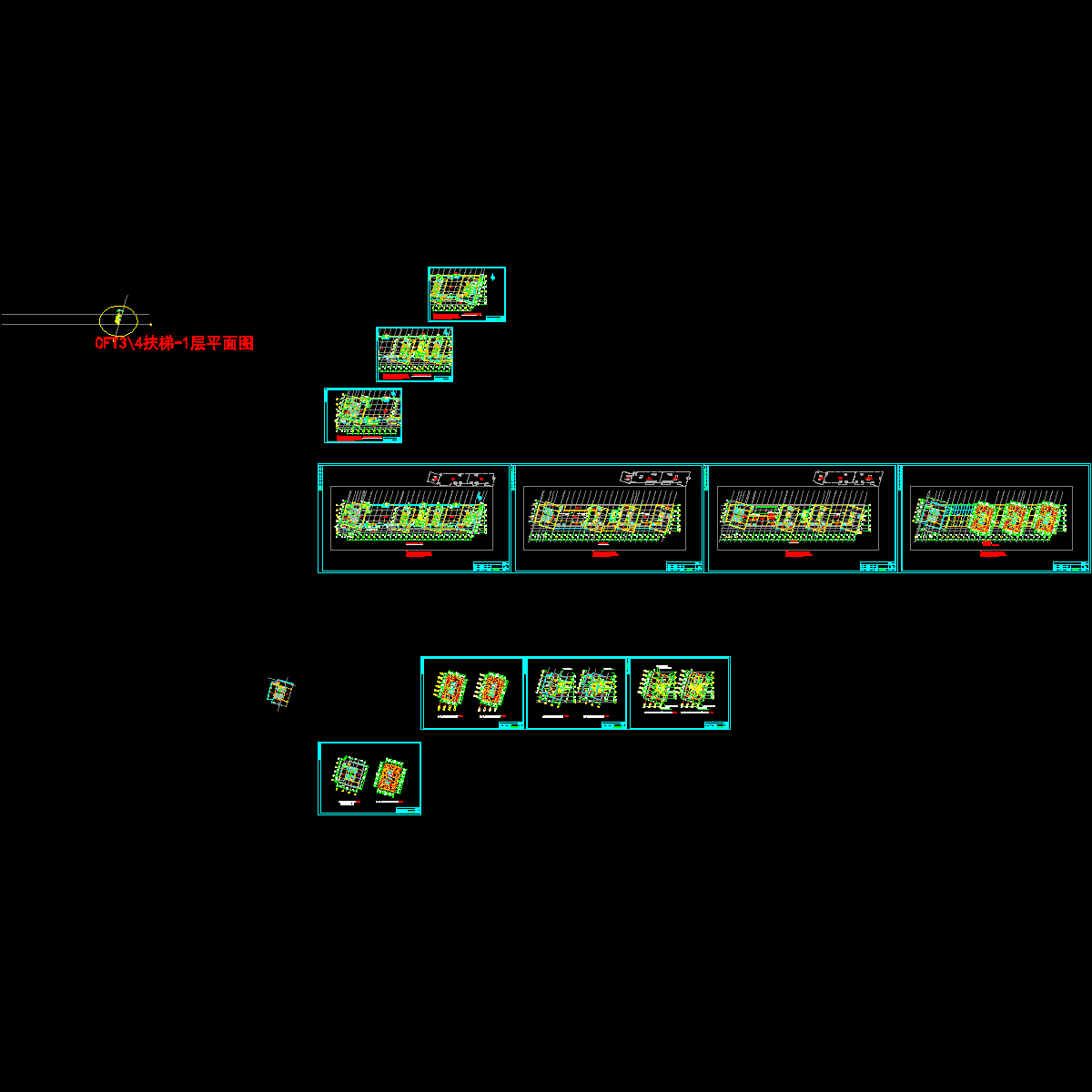

平面
